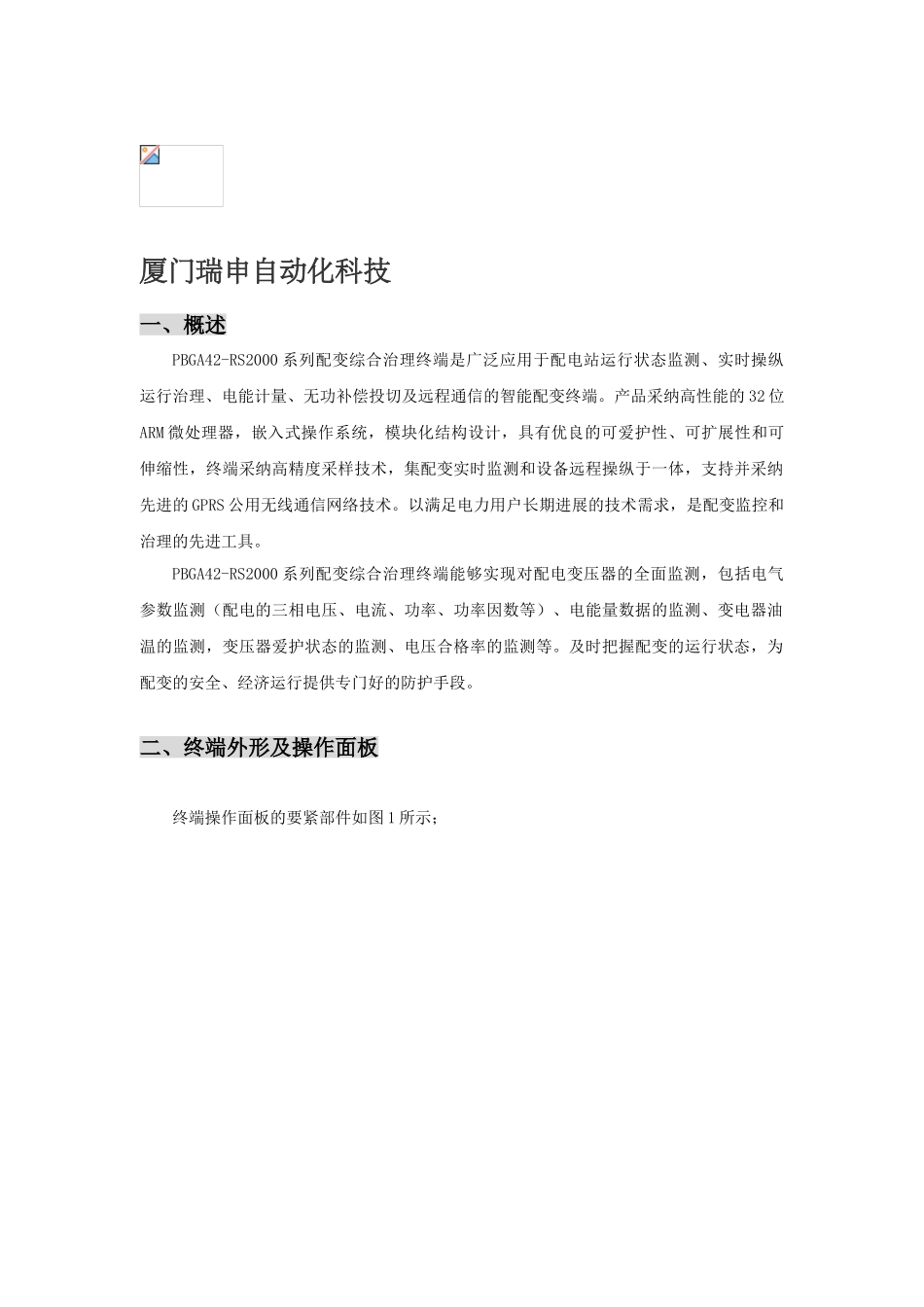

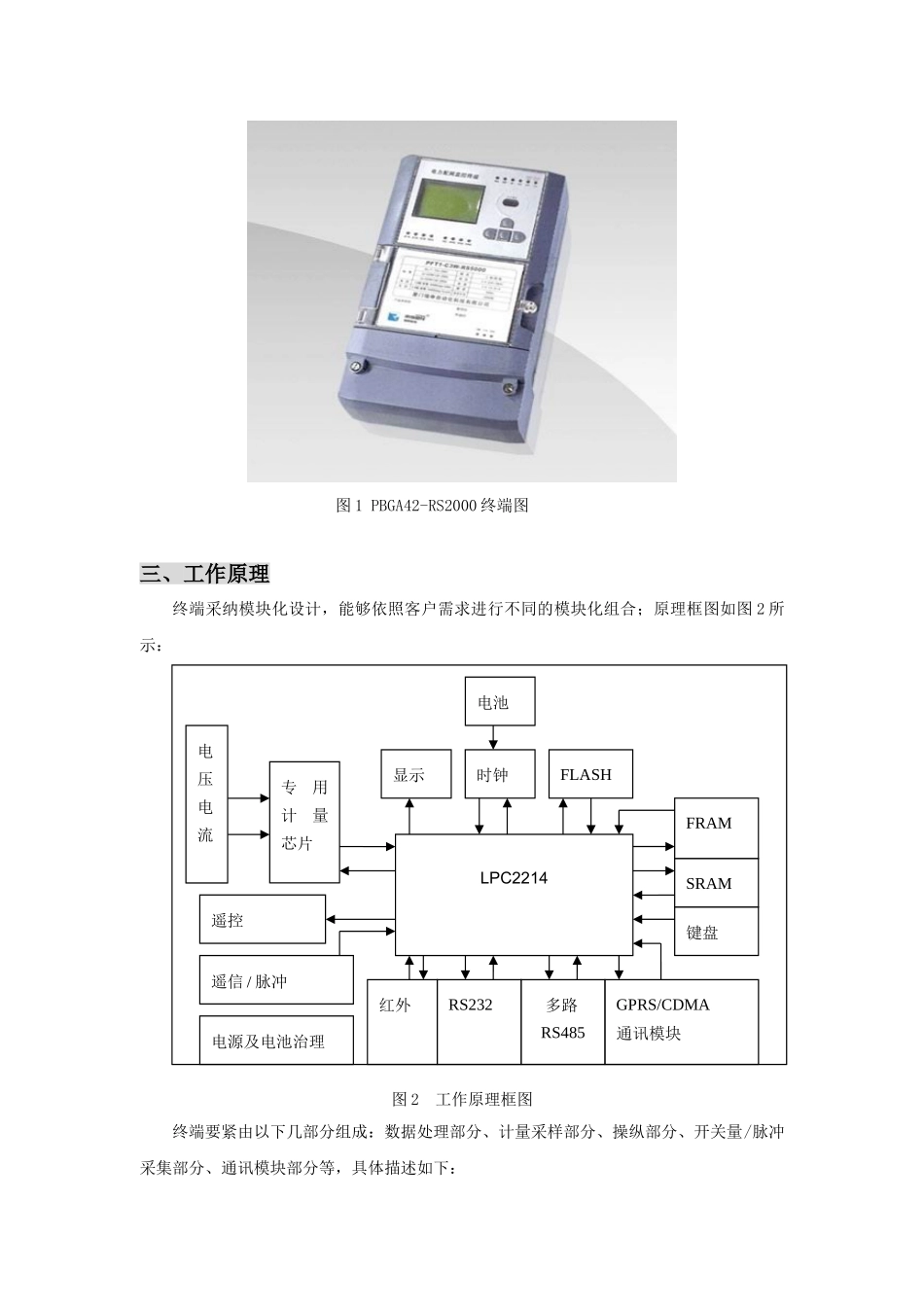

GR2025—T 用电现场服务终端技术方案厦门瑞申自动化科技一、概述PBGA42-RS2000 系列配变综合治理终端是广泛应用于配电站运行状态监测、实时操纵运行治理、电能计量、无功补偿投切及远程通信的智能配变终端。产品采纳高性能的 32 位ARM 微处理器，嵌入式操作系统，模块化结构设计，具有优良的可爱护性、可扩展性和可伸缩性，终端采纳高精度采样技术，集配变实时监测和设备远程操纵于一体，支持并采纳先进的 GPRS 公用无线通信网络技术。以满足电力用户长期进展的技术需求，是配变监控和治理的先进工具。PBGA42-RS2000 系列配变综合治理终端能够实现对配电变压器的全面监测，包括电气参数监测（配电的三相电压、电流、功率、功率因数等）、电能量数据的监测、变电器油温的监测，变压器爱护状态的监测、电压合格率的监测等。及时把握配变的运行状态，为配变的安全、经济运行提供专门好的防护手段。二、终端外形及操作面板终端操作面板的要紧部件如图 1 所示；图 1 PBGA42-RS2000 终端图三、工作原理终端采纳模块化设计，能够依照客户需求进行不同的模块化组合；原理框图如图 2 所示：图 2 工作原理框图终端要紧由以下几部分组成：数据处理部分、计量采样部分、操纵部分、开关量/脉冲采集部分、通讯模块部分等，具体描述如下：LPC2214专用计量芯片电压电流显示时钟FLASHFRAMSRAMGPRS/CDMA通讯模块多路RS485RS232红外键盘遥控遥信 / 脉冲电源及电池治理电池3.1 数据处理部分CPU 采纳 PHILIPS 公司生产的 LPC2214 处理器，该处理器是当今世界上专门先进的工业用途 ARM 芯片，其运行速度快、处理功能强大、具有丰富的片内外资源， CPU 通过与各通讯口的通讯，完成与外设数据的交换；对数据进行统计分析；CPU 将设置数据、统计数据及运算数据等储存在 FLASH、FRAM、SRAM 等储备器中；通过遥信/脉冲接入口，猎取开关或电能表脉冲信息。终端的历史数据储备容量为 8MByte；采纳 SAMSUNG 公司的 K8D6316，该器件属非易失串行 FLASH 储备器；SRAM 采纳 ISSI 公司的 61LV51216，具有省内，存取速度快的特点。3.2 计量采样部分计量芯片采纳国内知名品牌 ATT7022B，其集计量、谐波采集于一身的处理芯片；沟通输入部分采纳互感器隔离输入，保证了信号处理的抗干扰性能。3.3 操纵部分输出操纵部分由操纵输出预动作部分和操纵执行部分组成，操纵输出采纳主处理器与协处理器共同执行方式，通过多次数据确认保证操纵输出的...
