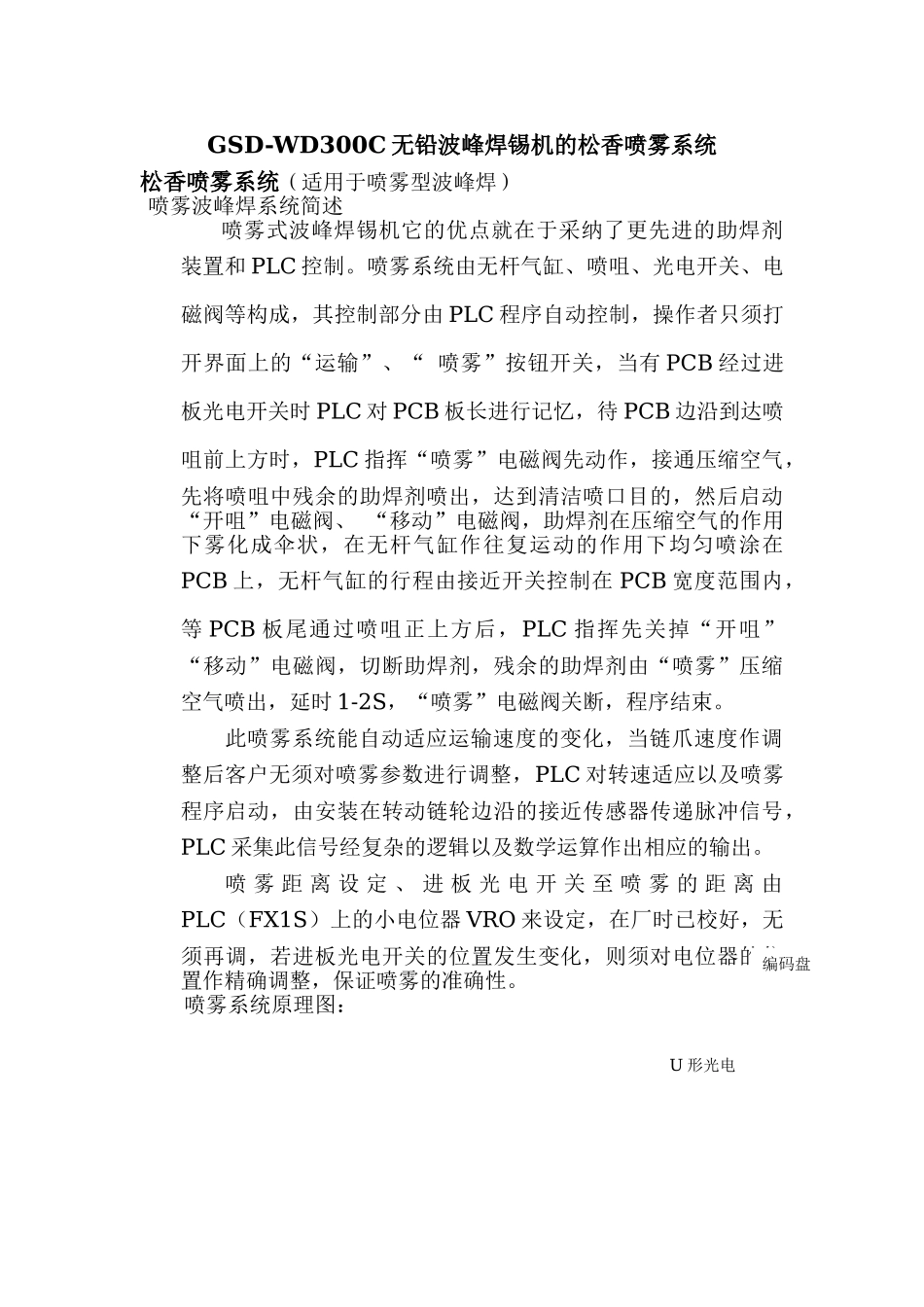

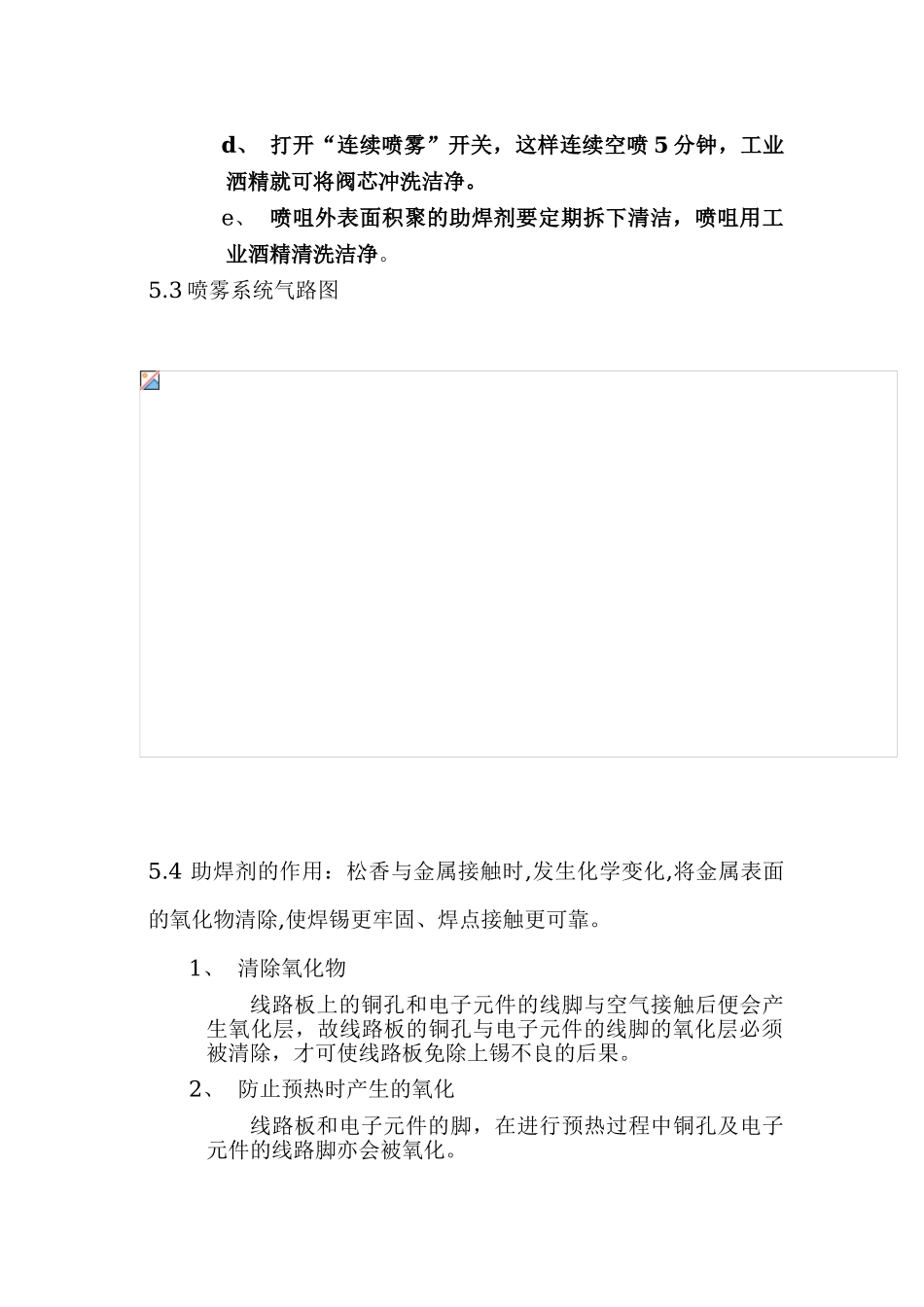

GSD-WD300C 无铅波峰焊锡机的松香喷雾系统松香喷雾系统（适用于喷雾型波峰焊）喷雾波峰焊系统简述喷雾式波峰焊锡机它的优点就在于采纳了更先进的助焊剂装置和 PLC 控制。喷雾系统由无杆气缸、喷咀、光电开关、电磁阀等构成，其控制部分由 PLC 程序自动控制，操作者只须打开界面上的“运输”、“ 喷雾”按钮开关，当有 PCB 经过进板光电开关时 PLC 对 PCB 板长进行记忆，待 PCB 边沿到达喷咀前上方时，PLC 指挥“喷雾”电磁阀先动作，接通压缩空气，先将喷咀中残余的助焊剂喷出，达到清洁喷口目的，然后启动“开咀”电磁阀、 “移动”电磁阀，助焊剂在压缩空气的作用下雾化成伞状，在无杆气缸作往复运动的作用下均匀喷涂在PCB 上，无杆气缸的行程由接近开关控制在 PCB 宽度范围内，等 PCB 板尾通过喷咀正上方后，PLC 指挥先关掉“开咀”“移动”电磁阀，切断助焊剂，残余的助焊剂由“喷雾”压缩空气喷出，延时 1-2S，“喷雾”电磁阀关断，程序结束。此喷雾系统能自动适应运输速度的变化，当链爪速度作调整后客户无须对喷雾参数进行调整，PLC 对转速适应以及喷雾程序启动，由安装在转动链轮边沿的接近传感器传递脉冲信号，PLC 采集此信号经复杂的逻辑以及数学运算作出相应的输出。喷 雾 距 离 设 定 、 进 板 光 电 开 关 至 喷 雾 的 距 离 由PLC（FX1S）上的小电位器 VRO 来设定，在厂时已校好，无须再调，若进板光电开关的位置发生变化，则须对电位器的位置作精确调整，保证喷雾的准确性。喷雾系统原理图：编码盘U 形光电5.2 喷雾系统的使用注意事项及维护1、对助焊剂的要求：助焊剂喷雾系统要求使用免清洗助焊剂假如使用粘性大的助焊剂则会堵塞喷咀，免清洗助焊剂以松香型为准，假如酸性很强的助焊剂则会腐蚀喷咀、阀门气管等元器件，大大降低设备使用寿命，因此用户要特别注意！2、注意每班排放水隔中积水，由下向上顶起水隔排水阀积水会自然排出。3、喷咀的清洁，喷咀属高精密元器件，其阀等与喷咀之间间隙制造精度很高，这样才能达到超强雾化效果，在使用中要注意时常清洁喷咀，在 PLC 程序中有每喷 1 块 PCB 在“开咀”前后用“喷雾”气源，清洁喷咀的程序，但松香水中微量的杂质或挥发的残物均会堵塞喷咀，影响雾化效果，因此每 4 个小时（即每班下班前或长期停机前）要清洁一次，方法如下：a、 关掉助焊剂球阀；b、 打开工业洒精（95%以上）球阀；c、 打开“运输”，“ 喷雾...
