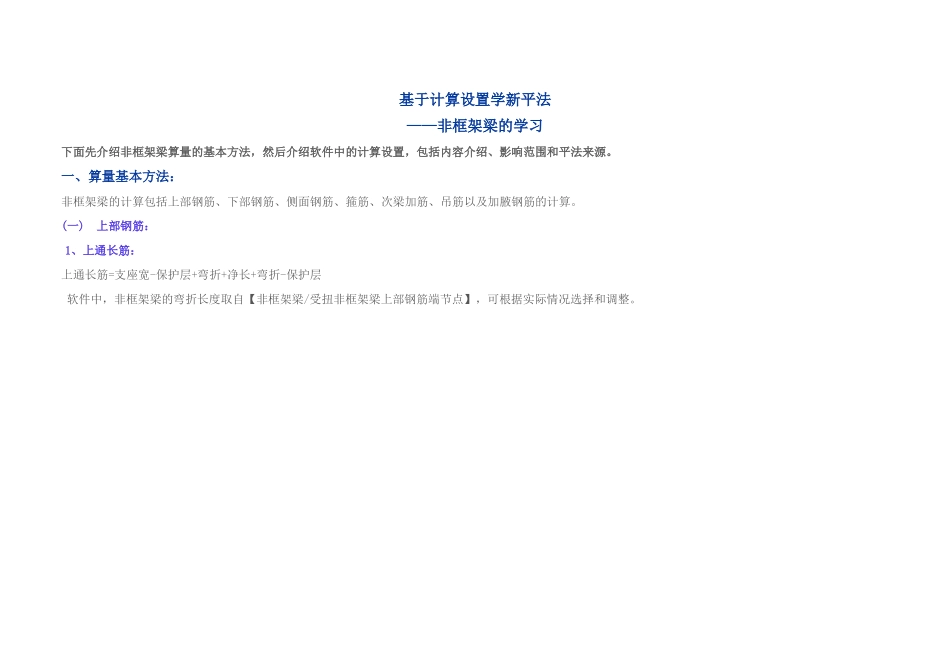

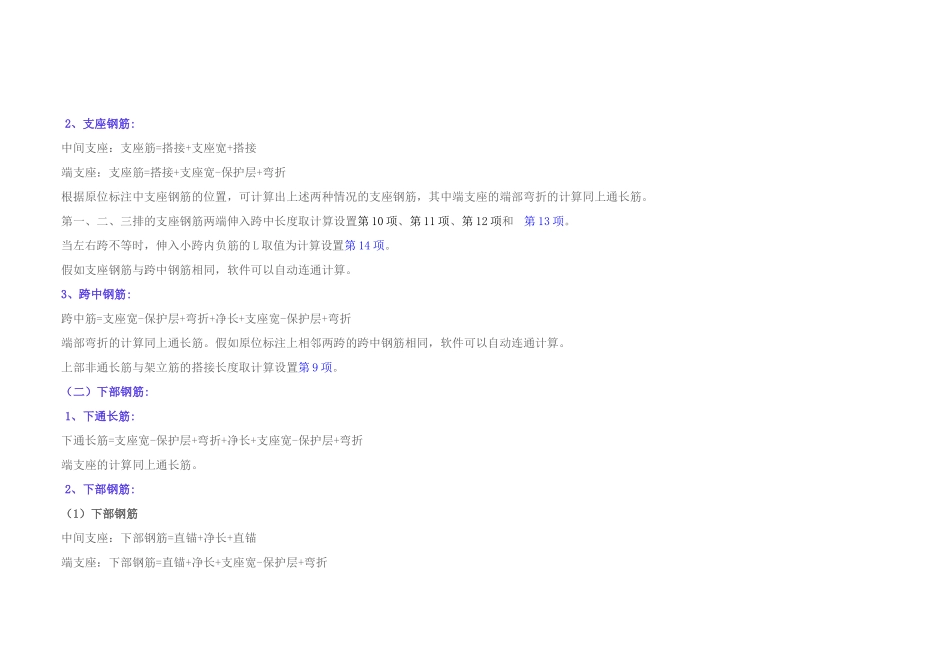

基于计算设置学新平法——非框架梁的学习下面先介绍非框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。一、算量基本方法：非框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。(一) 上部钢筋：1、上通长筋：上通长筋=支座宽-保护层+弯折+净长+弯折-保护层软件中，非框架梁的弯折长度取自【非框架梁/受扭非框架梁上部钢筋端节点】，可根据实际情况选择和调整。图 001 2、支座钢筋:中间支座：支座筋=搭接+支座宽+搭接端支座：支座筋=搭接+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第 10 项、第 11 项、第 12 项和 第 13 项。当左右跨不等时，伸入小跨内负筋的 L 取值为计算设置第 14 项。假如支座钢筋与跨中钢筋相同，软件可以自动连通计算。3、跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。假如原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。上部非通长筋与架立筋的搭接长度取计算设置第 9 项。（二）下部钢筋:1、下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。2、下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第 16 项。（三）变截面计算:软件中，变截面分跨外变截面和跨中变截面：跨外变截面：非框架梁的跨外变截面计算，软件内置了 3 个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。图 002图 003 图 004图 005跨中变截面：非框架梁的跨中变截面软件设置了两种，跨内上部变截面和跨内下部变截面。图 006图 007（四）侧面钢筋:1、侧面构造筋:侧面构造筋=锚固+净长+锚固侧面构造筋的锚固长度取计算设置的第 22 项侧面构造筋的搭接长度取计算设置的第 24 项2、侧面受扭筋:侧面受扭筋=直锚+净长+支座宽-保护层+弯折3、拉筋:拉筋...
