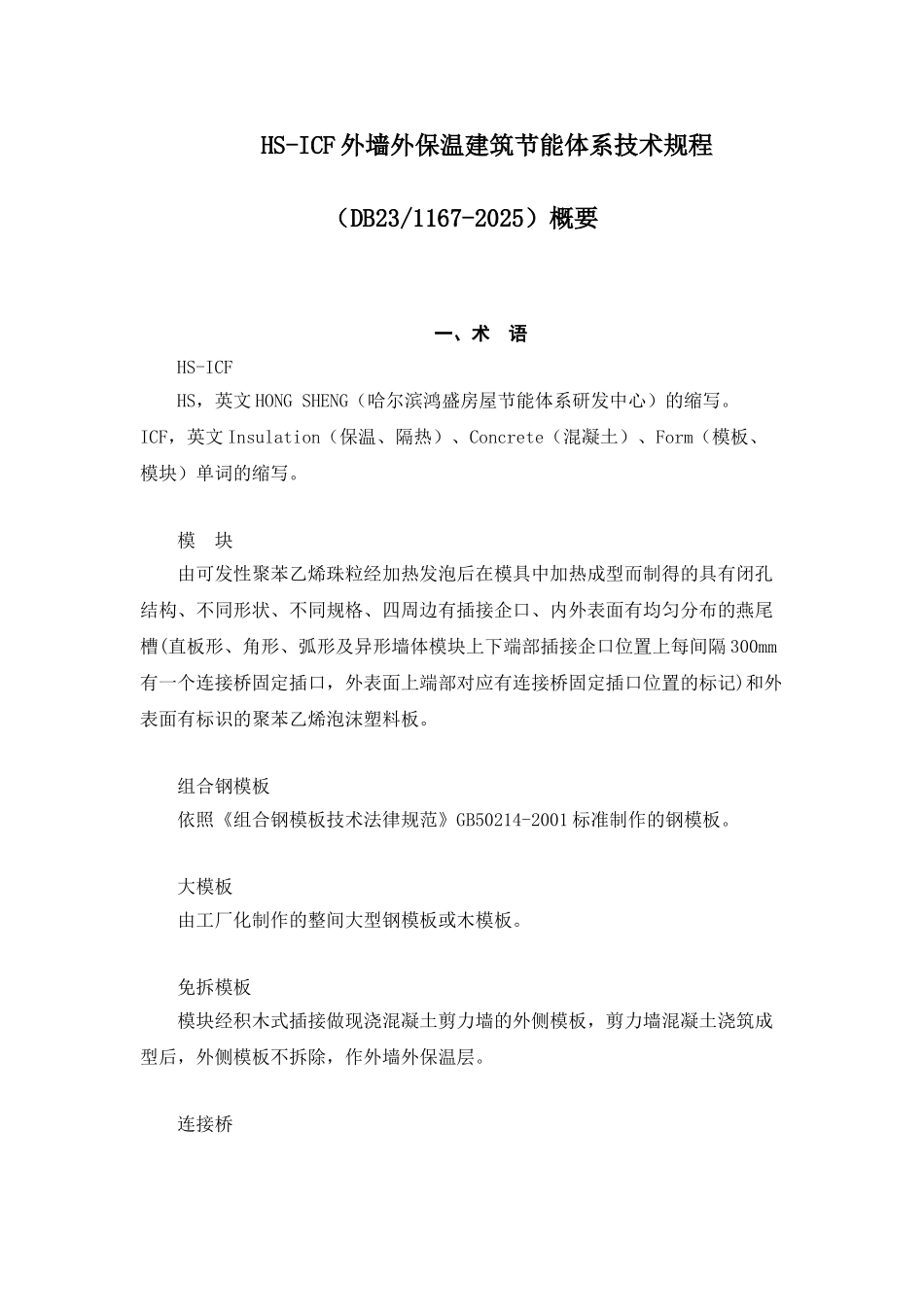

HS-ICF 外墙外保温建筑节能体系技术规程（DB23/1167-2025）概要 一、术 语HS-ICFHS，英文 HONG SHENG（哈尔滨鸿盛房屋节能体系研发中心）的缩写。ICF，英文 Insulation（保温、隔热）、Concrete（混凝土）、Form（模板、模块）单词的缩写。 模 块 由可发性聚苯乙烯珠粒经加热发泡后在模具中加热成型而制得的具有闭孔结构、不同形状、不同规格、四周边有插接企口、内外表面有均匀分布的燕尾槽(直板形、角形、弧形及异形墙体模块上下端部插接企口位置上每间隔 300mm有一个连接桥固定插口，外表面上端部对应有连接桥固定插口位置的标记)和外表面有标识的聚苯乙烯泡沫塑料板。 组合钢模板依照《组合钢模板技术法律规范》GB50214-2001 标准制作的钢模板。 大模板由工厂化制作的整间大型钢模板或木模板。免拆模板模块经积木式插接做现浇混凝土剪力墙的外侧模板，剪力墙混凝土浇筑成型后，外侧模板不拆除，作外墙外保温层。连接桥用丙烯腈—丁二烯—苯乙烯(ABS)树脂塑料与 0.5mm 厚钢板经模具注塑复合而成(使用大模板时取消钢板)，用作拉结模块和组合钢模板（大模板）连接限位的固定连接件。空腔构造 模块采纳积木式插接做现浇混凝土剪力墙的外侧免拆模板，组合钢模板（或大模板）经拼装做剪力墙的内侧模板，通过连接桥将两侧模板连接所形成的模板组合。形扣件 用作固定空腔构造水平钢管(φ48×2.5)上的扣件。对拉螺栓 用作拉结内、外两侧模板，保证空腔构造截面尺寸准确和在平面抗变形刚度、承受混凝土入模时产生的侧向膨胀力的金属杆件。复合墙体 在空腔构造内浇筑混凝土，其成型后，拆除内侧钢模板和模块外侧的支撑，由混凝土握裹着连接桥、连接桥拉结着模块，模块内表面的燕尾槽与混凝土的有机咬合所形成的墙体。 二、HS-EPS 模块的种类HS-EPS 模块形状分直板形、角形、弧形、门窗口形、阳台转换形和异形六大类，如图所示。 三、HS-EPS 模块的几何尺寸1.直板形模块长度分 300mm、900 mm、1200 mm 三种,厚度分 50 mm、60 mm、70 mm、80 mm、100mm 五种,高度 300 mm、450mm、600mm 三种；如图所示。 2.角形模块长度由组合钢角模边长和混凝土墙厚度决定,厚度分 50 mm、60 mm、70 mm、80 mm、100mm 五种,高度 300mm、450mm、600mm 三种；如图所示。 3.弧形模块的长度由矢高和混凝土墙厚度决定,厚度分 50 mm、60 mm、70 mm、80 mm、100mm 五种,高度 300 mm、450 mm、600 mm 三种。 如图所示。...
