h型钢加工制作工艺

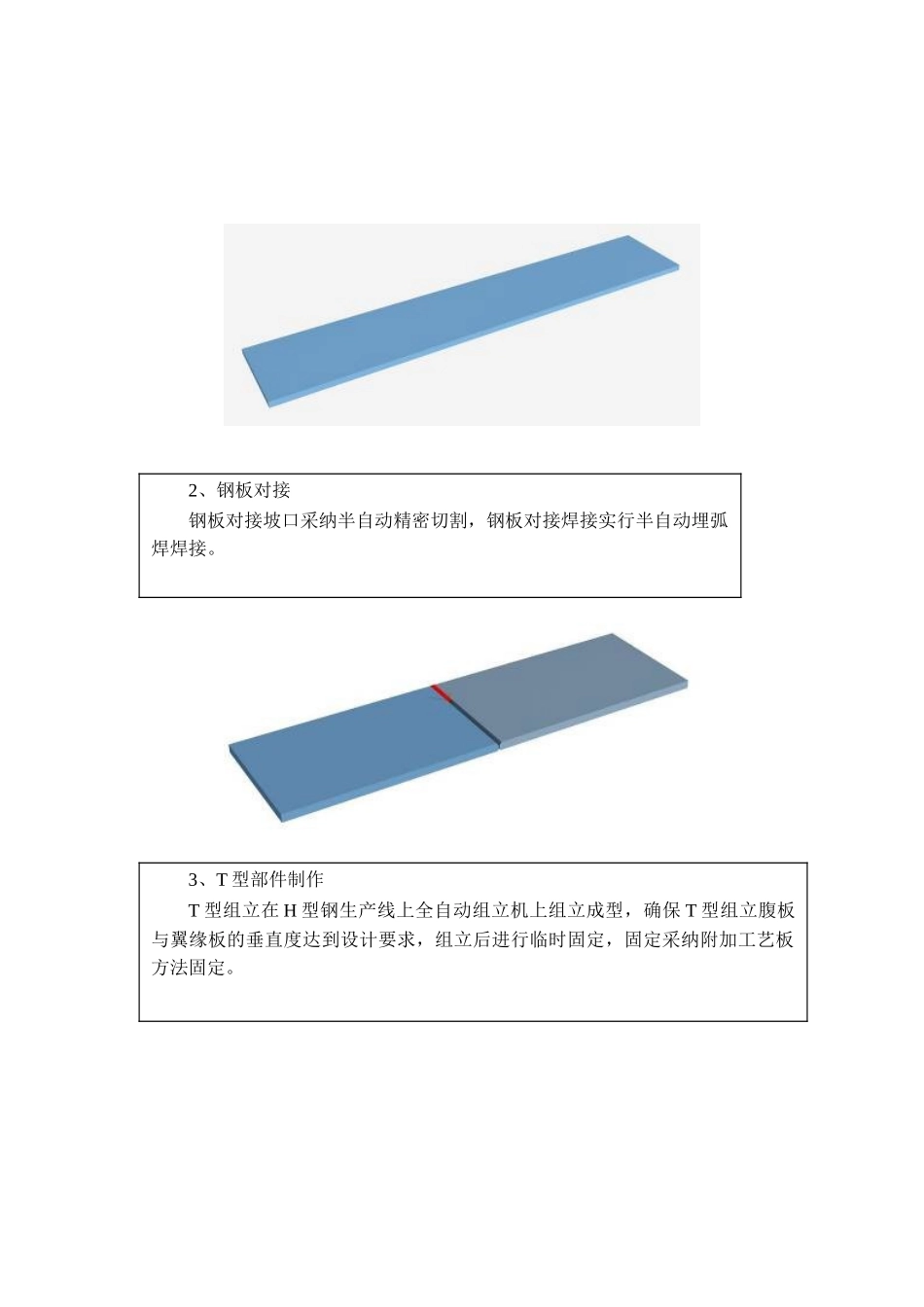

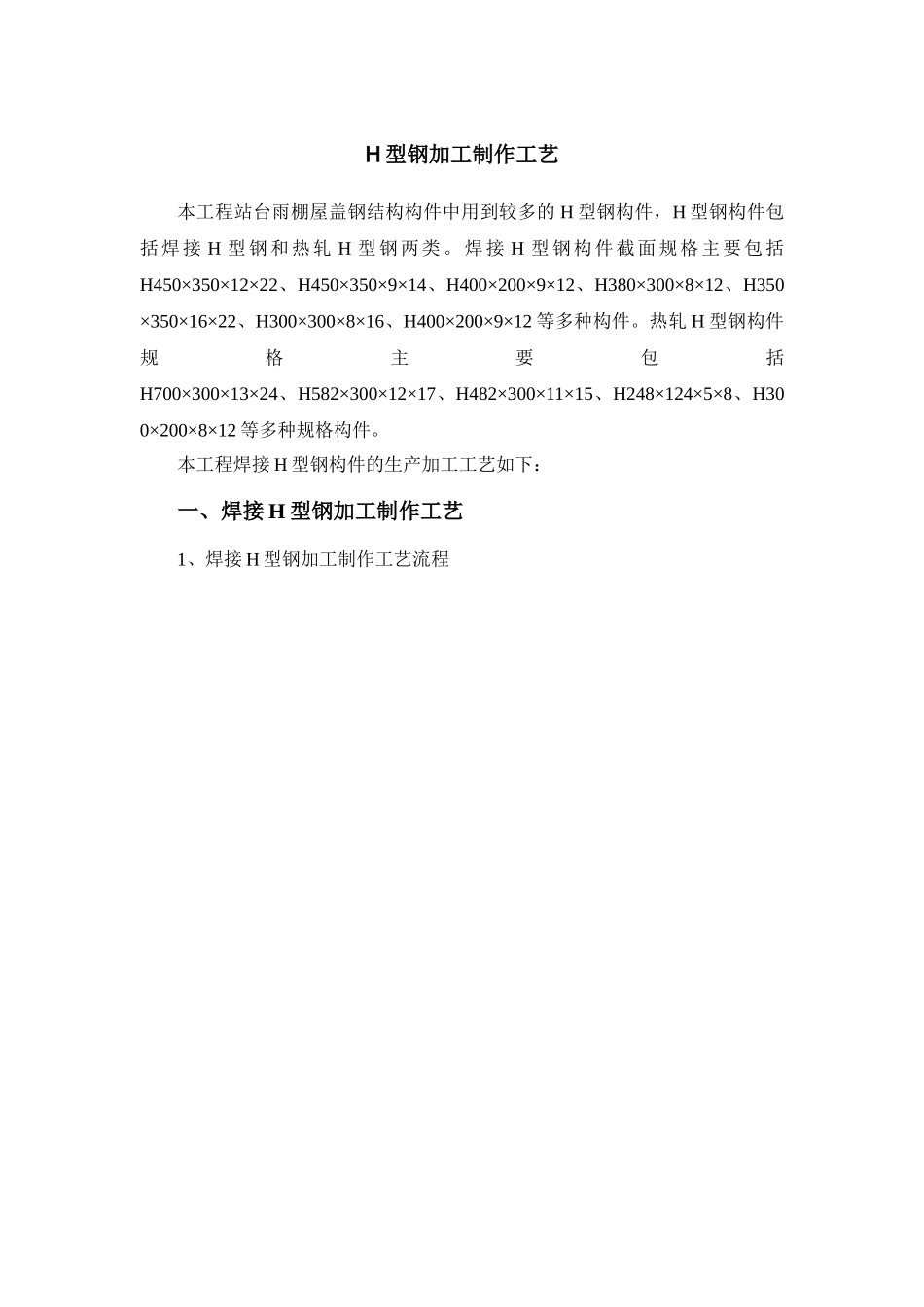

H 型钢加工制作工艺本工程站台雨棚屋盖钢结构构件中用到较多的 H 型钢构件，H 型钢构件包括焊接 H 型钢和热轧 H 型钢两类。焊接 H 型钢构件截面规格主要包括H450×350×12×22、H450×350×9×14、H400×200×9×12、H380×300×8×12、H350×350×16×22、H300×300×8×16、H400×200×9×12 等多种构件。热轧 H 型钢构件规格主要包括H700×300×13×24、H582×300×12×17、H482×300×11×15、H248×124×5×8、H300×200×8×12 等多种规格构件。本工程焊接 H 型钢构件的生产加工工艺如下：一、焊接 H 型钢加工制作工艺1、焊接 H 型钢加工制作工艺流程2、焊接 H 型钢加工制作工艺和方法1、钢板的预处理、矫平、下料切割钢板下料切割前需要进行钢板预处理，出去钢板表面的氧化层，提高钢板表面的致密性，保证焊接质量。钢板下料切割采纳精密数控火焰钢板切割机。2、钢板对接钢板对接坡口采纳半自动精密切割，钢板对接焊接实行半自动埋弧焊焊接。3、T 型部件制作T 型组立在 H 型钢生产线上全自动组立机上组立成型，确保 T 型组立腹板与翼缘板的垂直度达到设计要求，组立后进行临时固定，固定采纳附加工艺板方法固定。4、H 型钢组立H 型钢组立在进口 H 型钢生产线上组立，四个液压定位系统顶紧 H 型钢构件的上下翼缘板和腹板上进行定位；调节翼缘板的平行度和翼板和腹板的垂直度然后固定；固定焊接采纳 CO2 气体保护焊。5、H 型钢焊接H 型钢焊接在 H 型钢自动生产线上进行全自动埋弧焊节，将合格的H 型钢构件吊上船形胎架上，调节其焊接位置后固定焊接，焊接实行对称焊接顺序施焊。8、H 型钢钻孔、端面加工H 型钢成型后进行钻孔加工，钻孔在进口全自动三维数控钻床上加工，确保孔间距符合设计要求；由于工程结构系高层钢结构，所以端面加工是保证钢结构对接的重要质量因素。端面加工主要在端面铣床上进行铣削坡口。确保两端面的平行度。7、H 型钢测量H 型钢在成型后需要进行测量，测量主要是翼缘板平行度，翼缘板与腹板的垂直度是否符合设计要求。6、H 型钢矫正H 型钢四条主焊缝焊接后由于焊接产生的热量一时难以释放；然而产生焊接应力变形，所以构件焊接后为确保翼缘板的平行度要求。需要进行H 型钢的矫正。矫正在 H 型钢自动生产线上的矫正机上矫正。 二、焊接 H 型钢加工制作工艺细则1、钢板拼接采购的钢板若长度不够，应进行钢板拼板。钢板拼板应为整体对接钢板对接只允许长度方向对...
