h钢结构生产线工序作业指导书

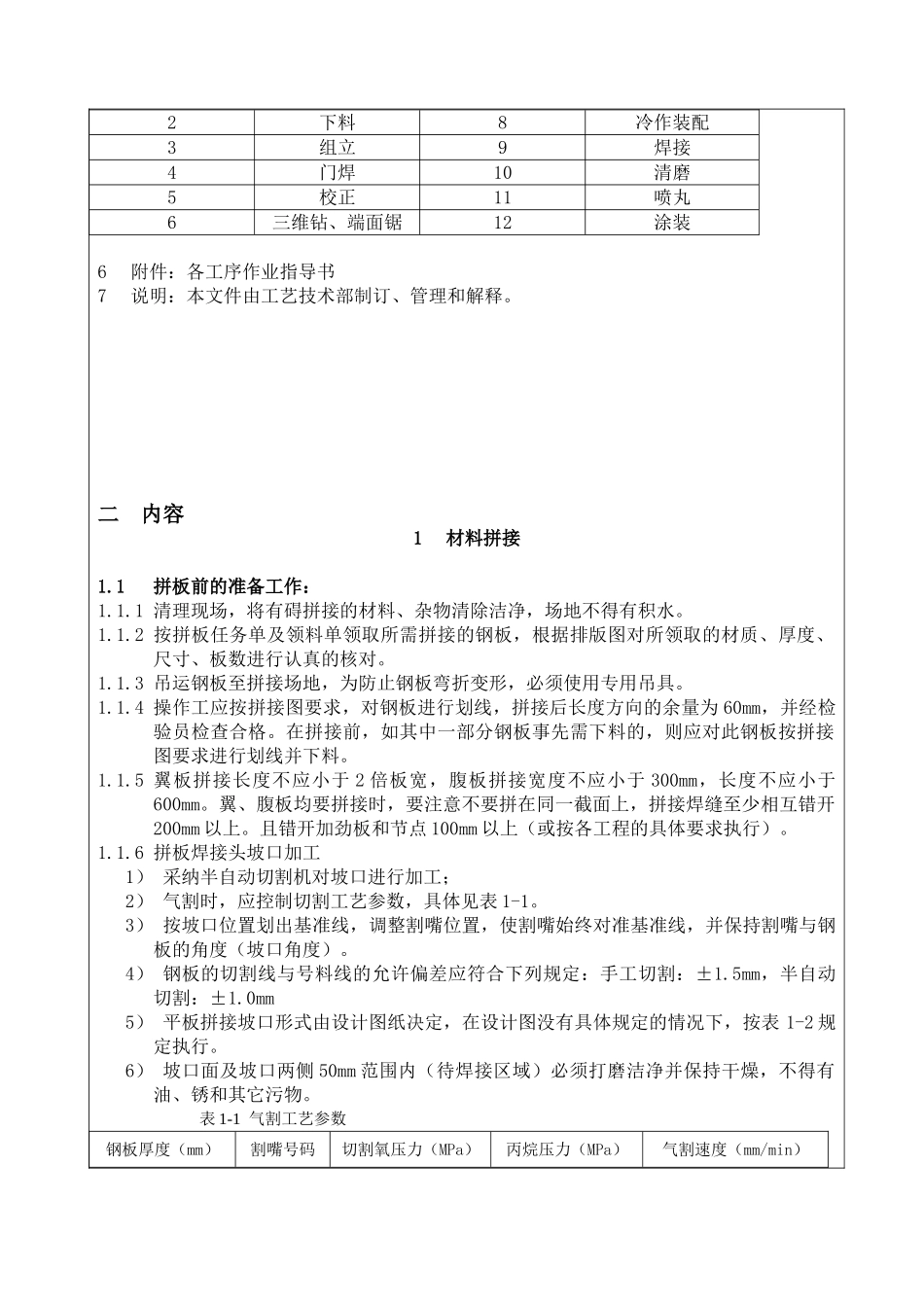

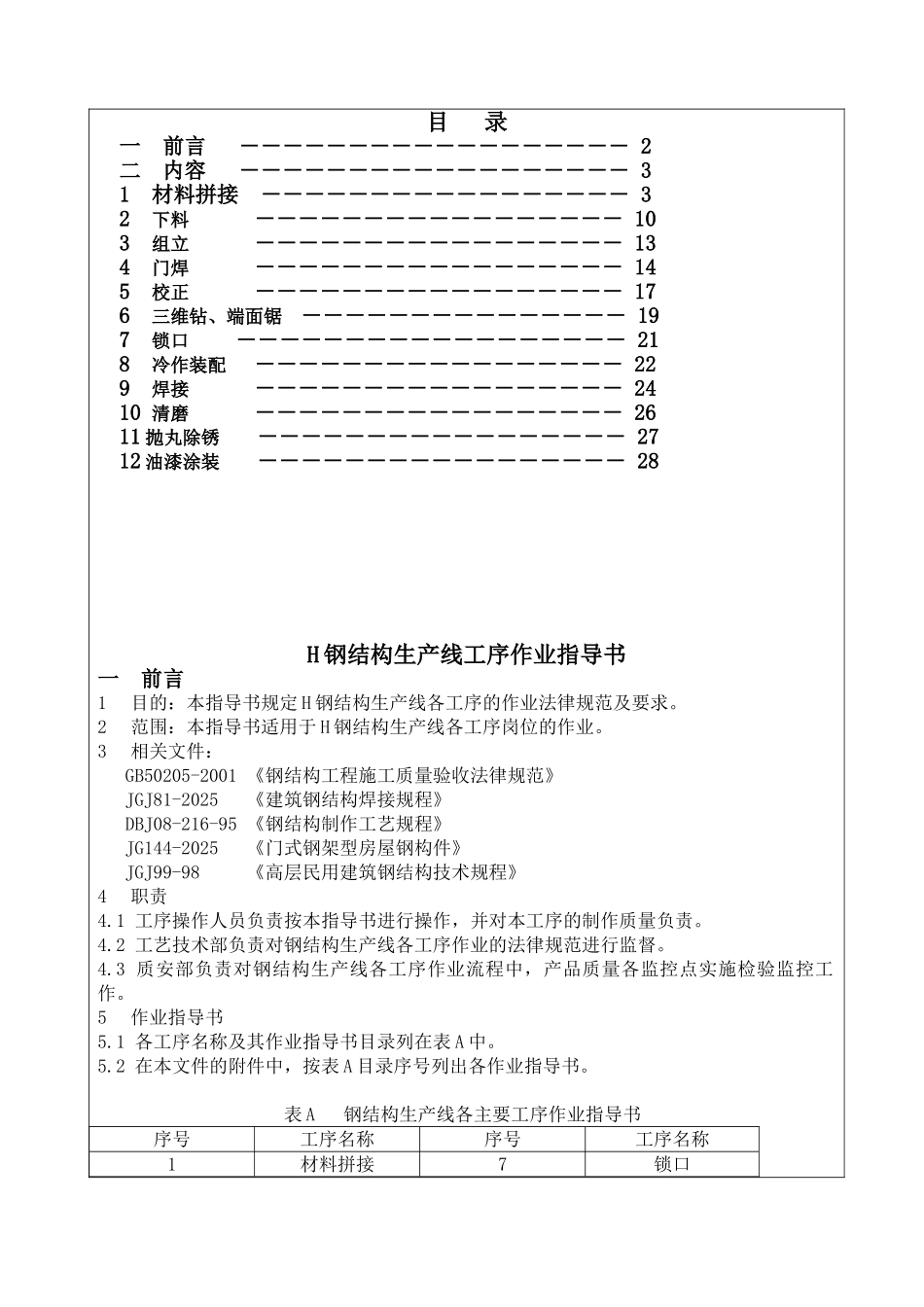

目 录一 前言 ―――――――――――――――――― 2二 内容 ―――――――――――――――――― 31 材料拼接 ――――――――――――――――― 32 下料 ――――――――――――――――― 103 组立 ――――――――――――――――― 134 门焊 ――――――――――――――――― 145 校正 ――――――――――――――――― 176 三维钻、端面锯 ――――――――――――――― 197 锁口 ―――――――――――――――――― 218 冷作装配 ――――――――――――――――― 229 焊接 ――――――――――――――――― 2410 清磨 ――――――――――――――――― 2611 抛丸除锈 ――――――――――――――――― 2712 油漆涂装 ――――――――――――――――― 28H 钢结构生产线工序作业指导书一 前言1目的：本指导书规定 H 钢结构生产线各工序的作业法律规范及要求。2范围：本指导书适用于 H 钢结构生产线各工序岗位的作业。3相关文件：GB50205-2001 《钢结构工程施工质量验收法律规范》JGJ81-2025 《建筑钢结构焊接规程》DBJ08-216-95 《钢结构制作工艺规程》JG144-2025 《门式钢架型房屋钢构件》JGJ99-98 《高层民用建筑钢结构技术规程》4职责4.1 工序操作人员负责按本指导书进行操作，并对本工序的制作质量负责。4.2 工艺技术部负责对钢结构生产线各工序作业的法律规范进行监督。4.3 质安部负责对钢结构生产线各工序作业流程中，产品质量各监控点实施检验监控工作。5作业指导书5.1 各工序名称及其作业指导书目录列在表 A 中。5.2 在本文件的附件中，按表 A 目录序号列出各作业指导书。表 A 钢结构生产线各主要工序作业指导书序号工序名称序号工序名称1材料拼接7锁口2下料8冷作装配3组立9焊接4门焊10清磨5校正11喷丸6三维钻、端面锯12涂装6附件：各工序作业指导书7说明：本文件由工艺技术部制订、管理和解释。二 内容1材料拼接1.1拼板前的准备工作：1.1.1 清理现场，将有碍拼接的材料、杂物清除洁净，场地不得有积水。1.1.2 按拼板任务单及领料单领取所需拼接的钢板，根据排版图对所领取的材质、厚度、尺寸、板数进行认真的核对。1.1.3 吊运钢板至拼接场地，为防止钢板弯折变形，必须使用专用吊具。1.1.4 操作工应按拼接图要求，对钢板进行划线，拼接后长度方向的余量为 60mm，并经检验员检查合格。在拼接前，如其中一部分钢板事先...
