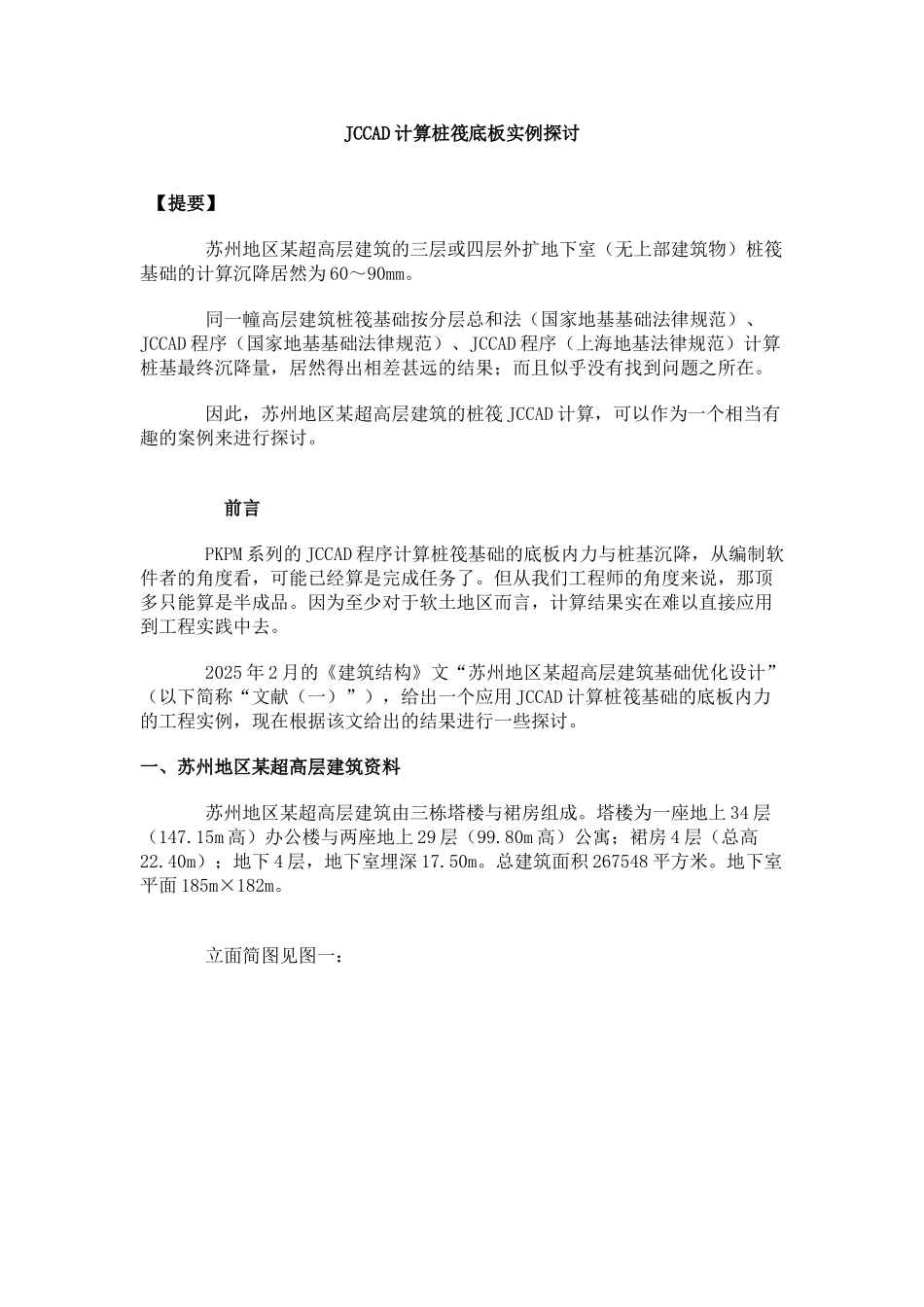

JCCAD计算桩筏底板实例探讨

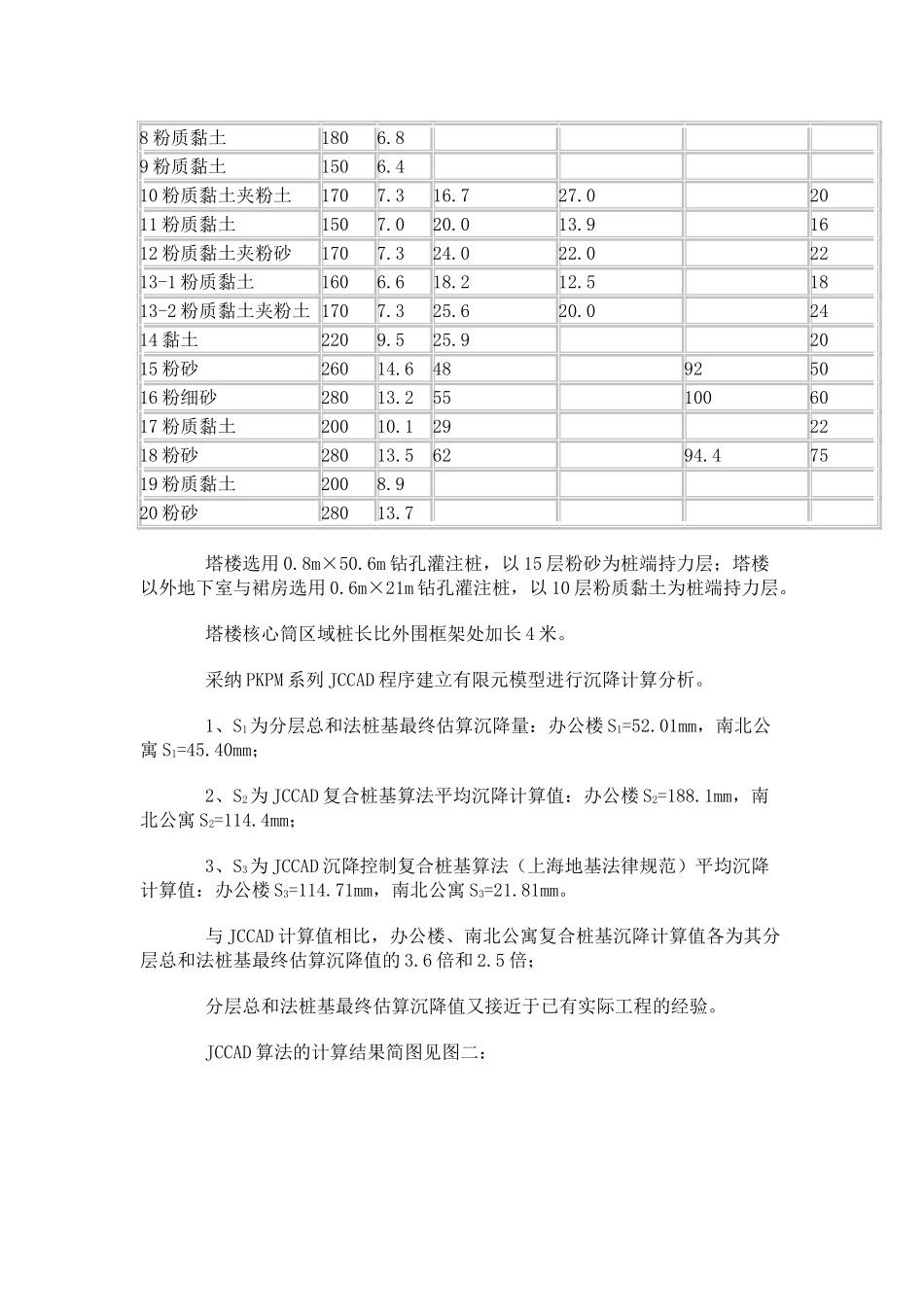

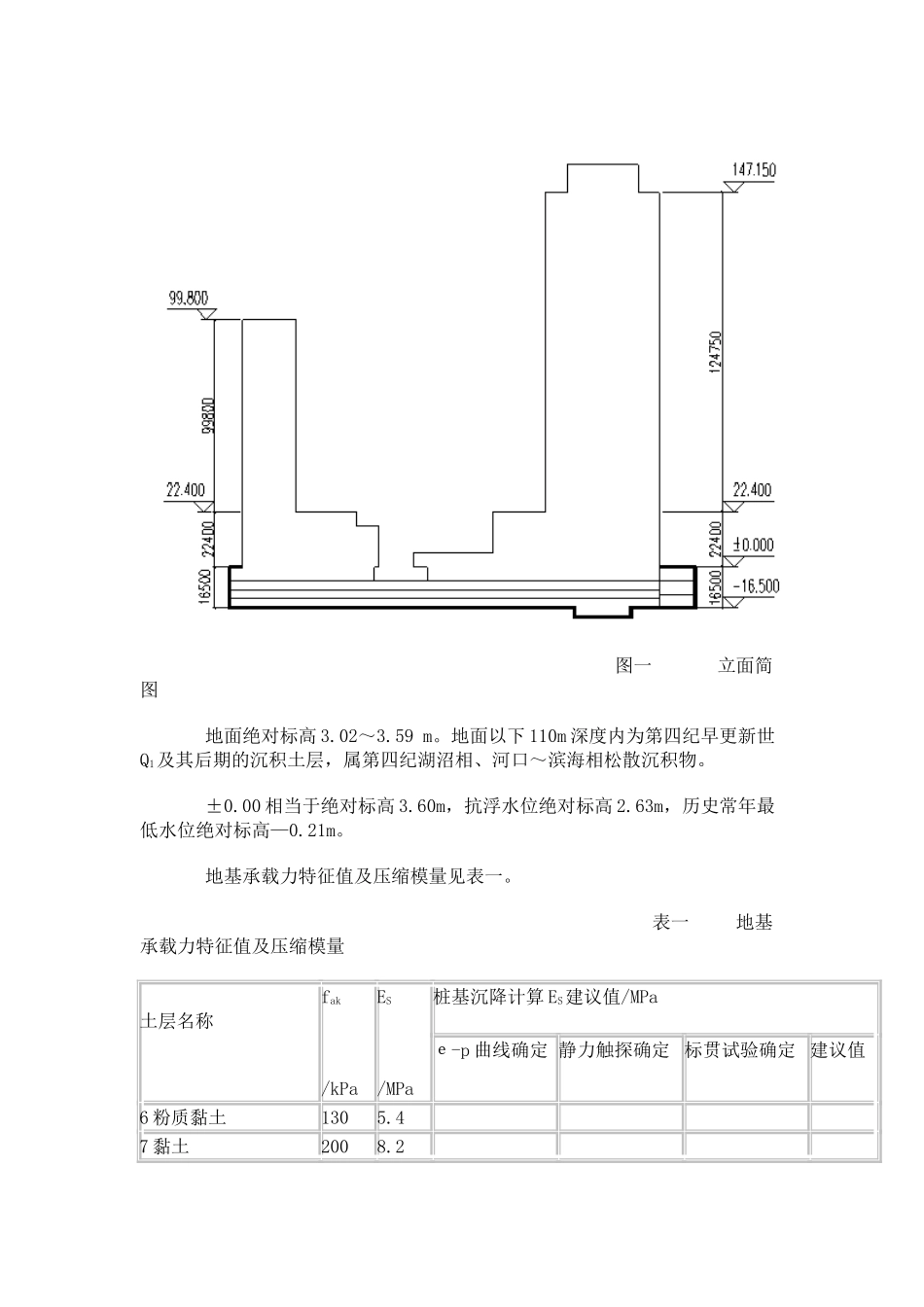

JCCAD 计算桩筏底板实例探讨 【提要】 苏州地区某超高层建筑的三层或四层外扩地下室（无上部建筑物）桩筏基础的计算沉降居然为 60～90mm。 同一幢高层建筑桩筏基础按分层总和法（国家地基基础法律规范）、JCCAD 程序（国家地基基础法律规范）、JCCAD 程序（上海地基法律规范）计算桩基最终沉降量，居然得出相差甚远的结果；而且似乎没有找到问题之所在。 因此，苏州地区某超高层建筑的桩筏 JCCAD 计算，可以作为一个相当有趣的案例来进行探讨。 前言 PKPM 系列的 JCCAD 程序计算桩筏基础的底板内力与桩基沉降，从编制软件者的角度看，可能已经算是完成任务了。但从我们工程师的角度来说，那顶多只能算是半成品。因为至少对于软土地区而言，计算结果实在难以直接应用到工程实践中去。 2025 年 2 月的《建筑结构》文“苏州地区某超高层建筑基础优化设计”（以下简称“文献（一）”），给出一个应用 JCCAD 计算桩筏基础的底板内力的工程实例，现在根据该文给出的结果进行一些探讨。一、苏州地区某超高层建筑资料 苏州地区某超高层建筑由三栋塔楼与裙房组成。塔楼为一座地上 34 层（147.15m 高）办公楼与两座地上 29 层（99.80m 高）公寓；裙房 4 层（总高22.40m）；地下 4 层，地下室埋深 17.50m。总建筑面积 267548 平方米。地下室平面 185m×182m。 立面简图见图一： 图一 立面简图 地面绝对标高 3.02～3.59 m。地面以下 110m 深度内为第四纪早更新世Q1及其后期的沉积土层，属第四纪湖沼相、河口～滨海相松散沉积物。 ±0.00 相当于绝对标高 3.60m，抗浮水位绝对标高 2.63m，历史常年最低水位绝对标高—0.21m。 地基承载力特征值及压缩模量见表一。 表一 地基承载力特征值及压缩模量 土层名称fak /kPaES /MPa桩基沉降计算 ES建议值/MPa е-p 曲线确定 静力触探确定 标贯试验确定 建议值6 粉质黏土1305.4 7 黏土2008.2 8 粉质黏土1806.8 9 粉质黏土1506.4 10 粉质黏土夹粉土1707.316.727.0 2011 粉质黏土1507.020.013.9 1612 粉质黏土夹粉砂1707.324.022.0 2213-1 粉质黏土1606.618.212.5 1813-2 粉质黏土夹粉土 1707.325.620.0 2414 黏土2209.525.9 2015 粉砂26014.648 925016 粉细砂28013.255 1006017 粉质黏土20010.129 2218 粉砂28013.562 94.47519 粉质黏土2008.9 20 粉砂28013.7 塔楼选用 0.8m×50.6m 钻孔灌注桩，以 15 层粉砂为桩端持力...
