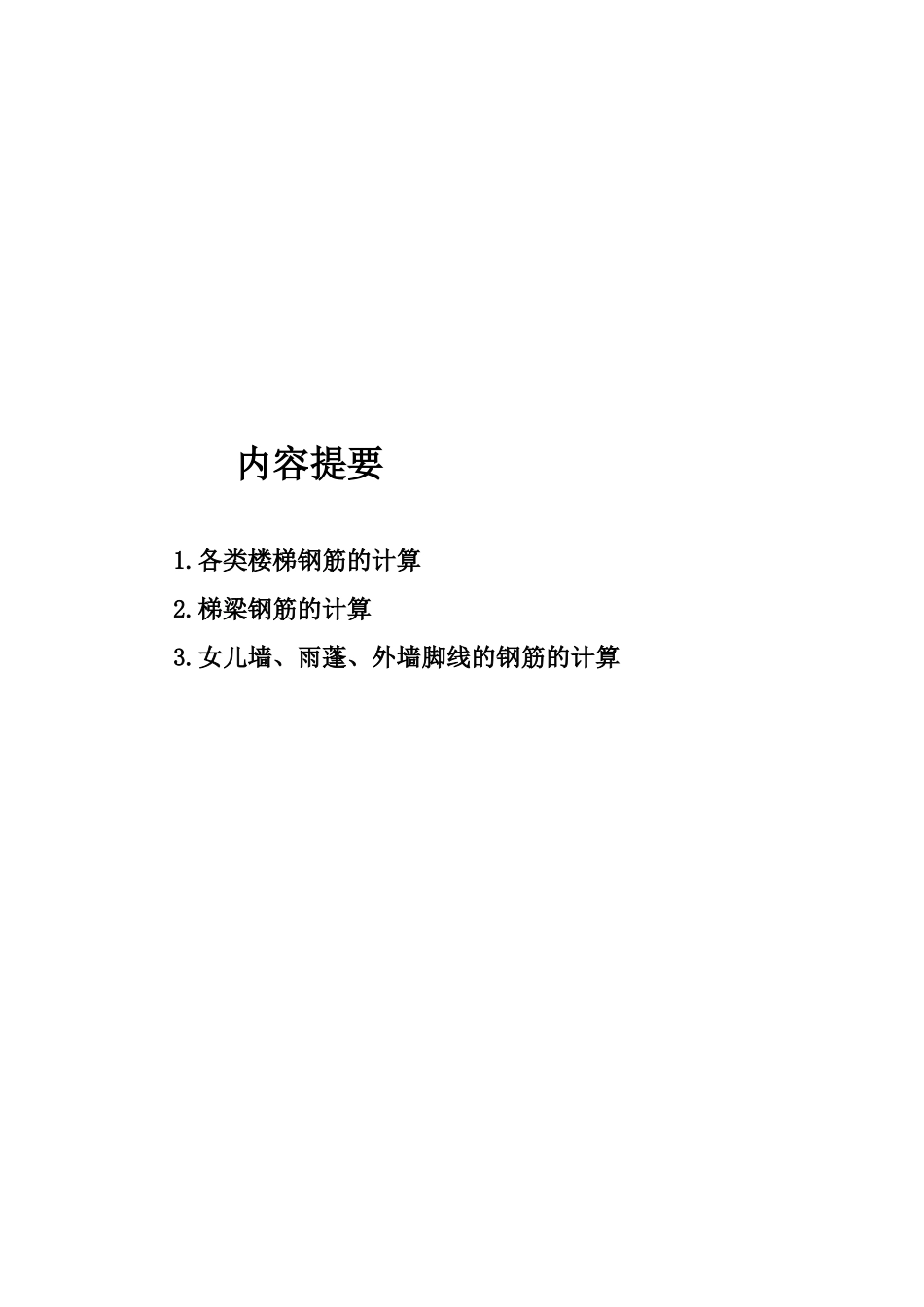

各类楼梯钢筋的计算2
梯梁钢筋的计算3
女儿墙、雨蓬、外墙脚线的钢筋的计算序言：单击[新增构件向导]，弹出“构件向导选择”对话框，目前版本仅支持普通楼梯、双跑楼梯，不支持弧形楼梯及螺旋楼梯；可以计算水箱、天沟板、女儿墙、外墙线脚、雨蓬、异型女儿墙等其它类型的构件
本章构件相对于其他章节较为简单，不作过多分析讨论

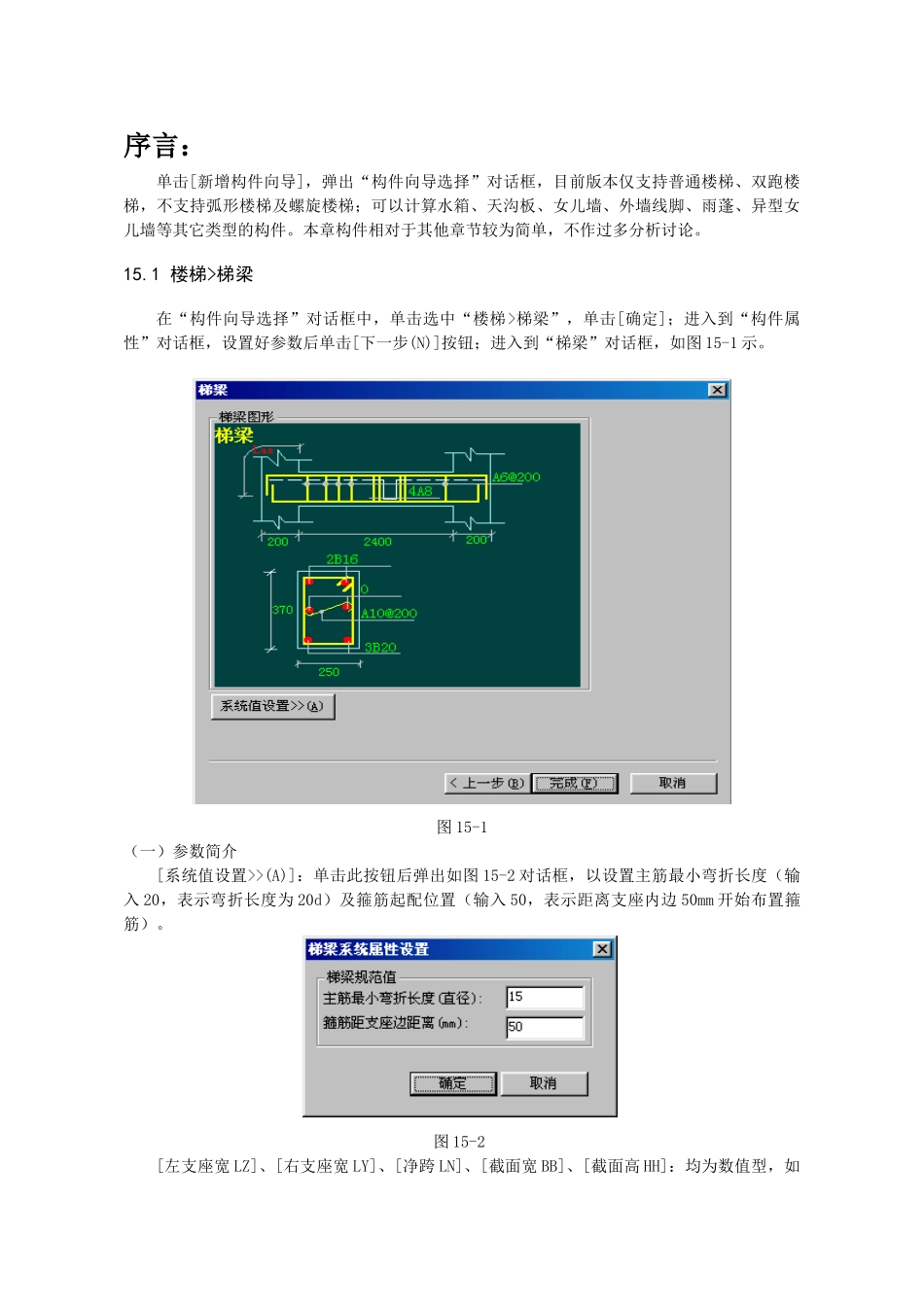

1 楼梯>梯梁在“构件向导选择”对话框中，单击选中“楼梯>梯梁”，单击[确定]；进入到“构件属性”对话框，设置好参数后单击[下一步(N)]按钮；进入到“梯梁”对话框，如图 15-1 示
图 15-1（一）参数简介[系统值设置>>(A)]：单击此按钮后弹出如图 15-2 对话框，以设置主筋最小弯折长度（输入 20，表示弯折长度为 20d）及箍筋起配位置（输入 50，表示距离支座内边 50mm 开始布置箍筋）
图 15-2[左支座宽 LZ]、[右支座宽 LY]、[净跨 LN]、[截面宽 BB]、[截面高 HH]：均为数值型，如“250”，按图输入即可
[上部纵筋 RT]、[下部纵筋 RB]、[腰部纵筋 RM]：格式为“根数类型直径”，如“3A14”
[箍筋 RG]、[拉钩筋 RLAG]：格式为“级别直径@间距”，如“A8@200”；每两根腰筋对应一排拉钩筋，当没有腰筋时软件自动判定为没有拉钩筋
[附加箍筋 RFG]：格式为“根数级别直径”，如“6A8”，表示有其他次梁与该梯梁相交，并在相交位置处的梯梁上每侧边设置 3 根一级直径为 8 的附加箍筋
图中各项数据修改完成，点击“完成”，软件自动关闭“图形参数”对话框并进入钢筋软件主界面并提交钢筋到“钢筋列表栏”中，鼠标自动停留在目录栏中的构件“新楼梯\梯梁”，直接输入该梯梁名称，至此该梯梁钢筋翻样完成

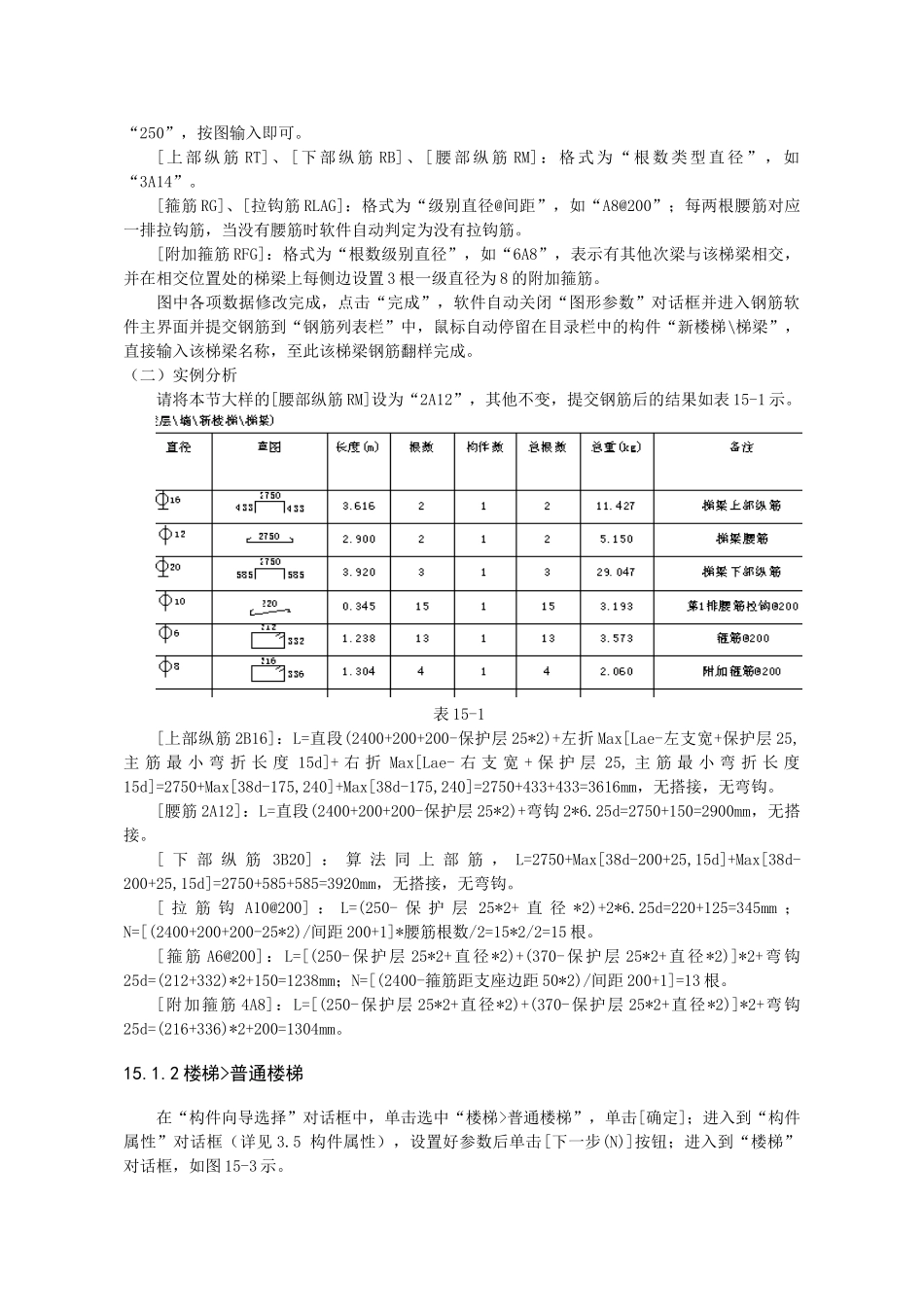

（二）实例分析请将本节大样的[腰部纵筋 RM]设为“2A12”，其他不变，提交钢筋后的结果如表 15-1
