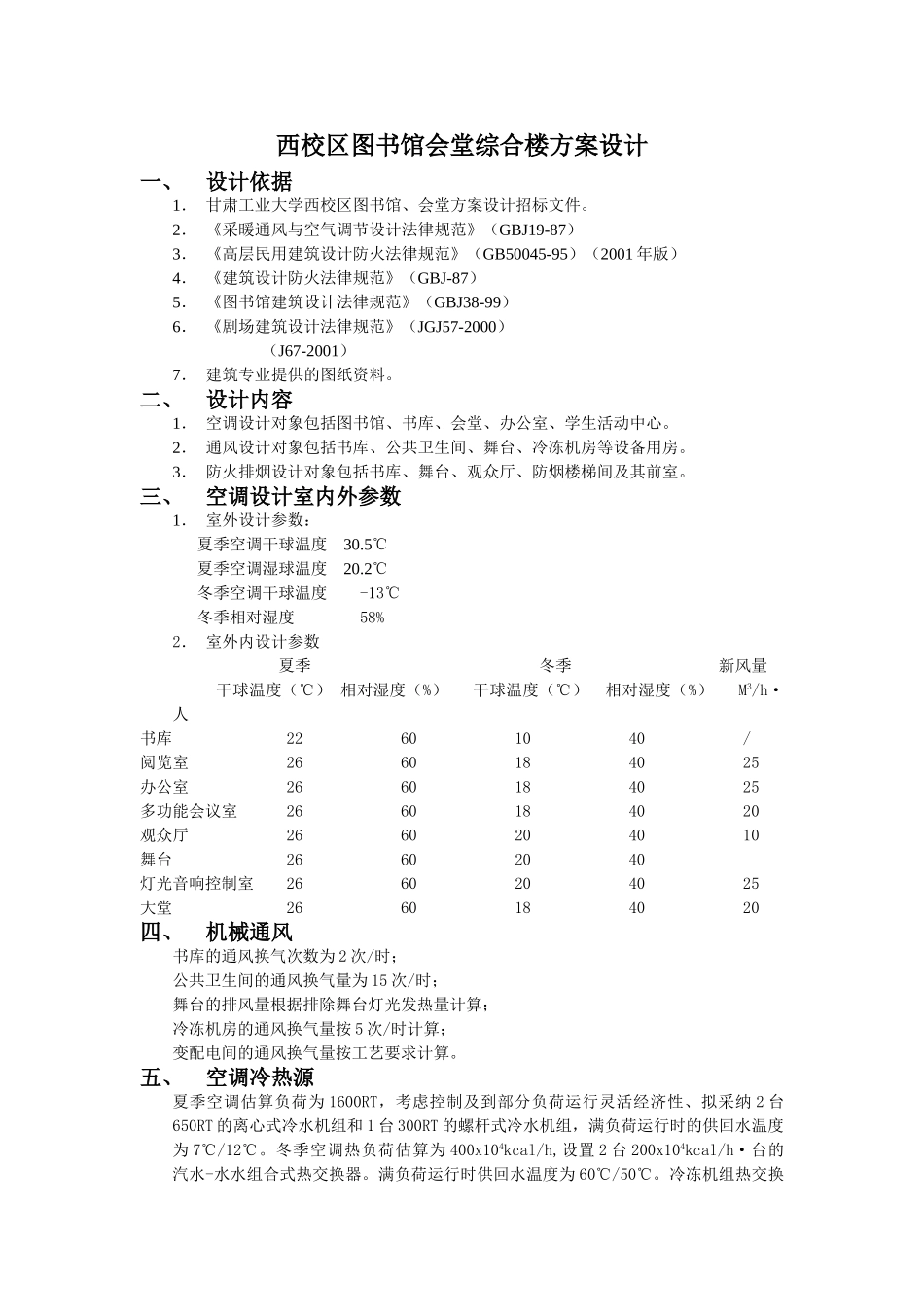

西校区图书馆会堂综合楼方案设计一、设计依据1． 甘肃工业大学西校区图书馆、会堂方案设计招标文件。2． 《采暖通风与空气调节设计法律规范》（GBJ19-87）3． 《高层民用建筑设计防火法律规范》（GB50045-95）（2001 年版）4． 《建筑设计防火法律规范》（GBJ-87）5． 《图书馆建筑设计法律规范》（GBJ38-99）6． 《剧场建筑设计法律规范》（JGJ57-2000） （J67-2001）7． 建筑专业提供的图纸资料。二、设计内容1． 空调设计对象包括图书馆、书库、会堂、办公室、学生活动中心。2． 通风设计对象包括书库、公共卫生间、舞台、冷冻机房等设备用房。3． 防火排烟设计对象包括书库、舞台、观众厅、防烟楼梯间及其前室。三、空调设计室内外参数1． 室外设计参数：夏季空调干球温度 30.5℃夏季空调湿球温度 20.2℃冬季空调干球温度 -13℃冬季相对湿度 58%2． 室外内设计参数 夏季 冬季 新风量 干球温度（℃） 相对湿度（%） 干球温度（℃） 相对湿度（%） M3/h·人书库 22 60 10 40 /阅览室 26 60 18 40 25办公室 26 60 18 40 25多功能会议室 26 60 18 40 20观众厅 26 60 20 40 10舞台 26 60 20 40 灯光音响控制室 26 60 20 40 25大堂 26 60 18 40 20四、机械通风书库的通风换气次数为 2 次/时；公共卫生间的通风换气量为 15 次/时；舞台的排风量根据排除舞台灯光发热量计算；冷冻机房的通风换气量按 5 次/时计算；变配电间的通风换气量按工艺要求计算。五、空调冷热源夏季空调估算负荷为 1600RT，考虑控制及到部分负荷运行灵活经济性、拟采纳 2 台650RT 的离心式冷水机组和 1 台 300RT 的螺杆式冷水机组，满负荷运行时的供回水温度为 7℃/12℃。冬季空调热负荷估算为 400x104kcal/h,设置 2 台 200x104kcal/h·台的汽水-水水组合式热交换器。满负荷运行时供回水温度为 60℃/50℃。冷冻机组热交换器及其冷热水泵均设置于地下室的设备间内以便于集中管理。空调水系统为二管制二次系统。六、空调系统和方式1． 图书馆的大堂、多媒体视听中心、阅览室大空间采纳低速风管加散流器及条形风口的全空气系统，新风就近取用，气流组分。采纳上送下回或侧送下回的形式，春秋过渡季节昼加大新风量和排风量。讨论室等空间较小的房间采纳风机盘管加新风的空气-水系统的空调方式，新风机房分区域设置。2． 观众厅、舞台等大空间采纳低速风管加散流器及条形风口的全空气系统，...
