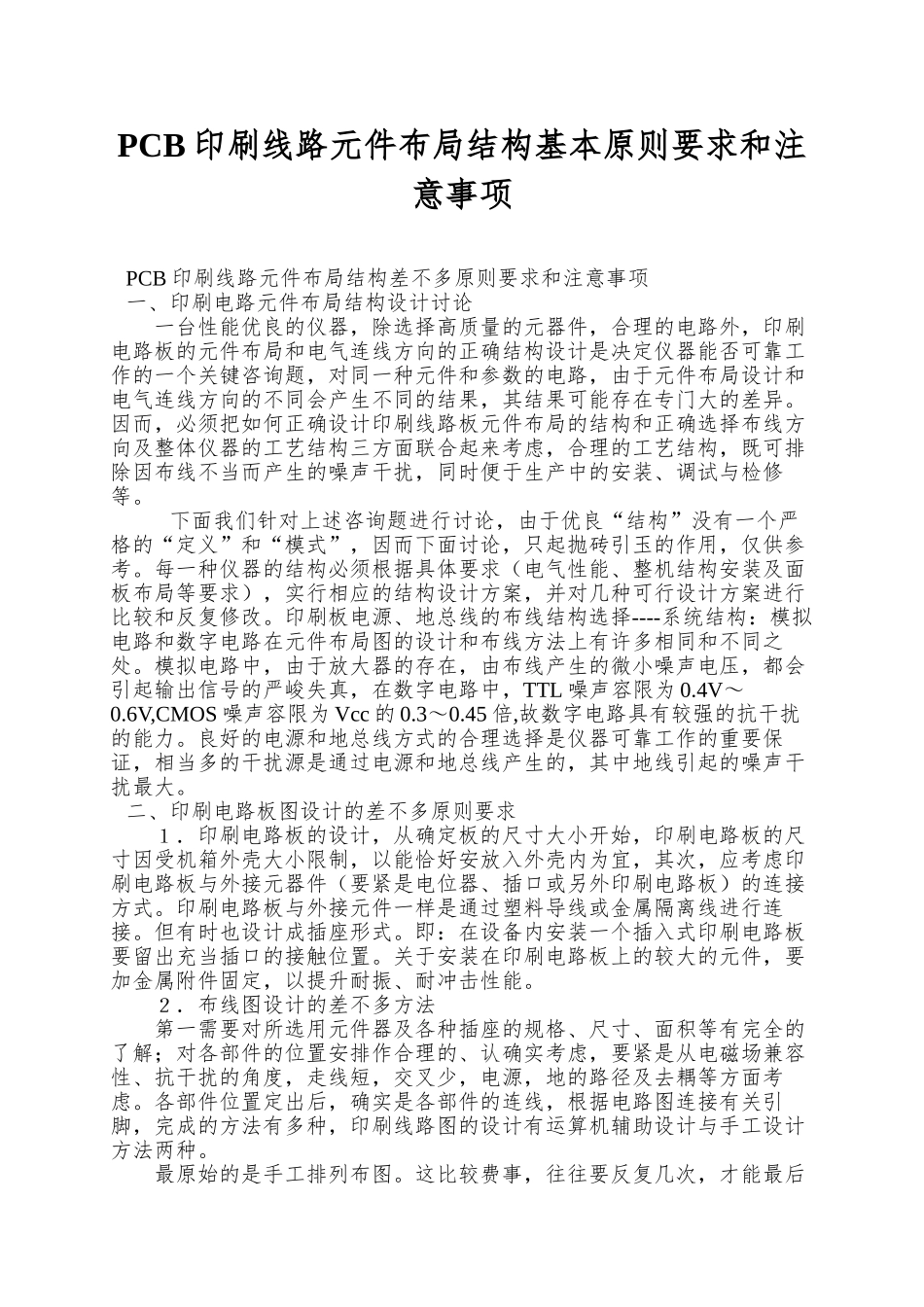

PCB 印刷线路元件布局结构基本原则要求和注意事项PCB 印刷线路元件布局结构差不多原则要求和注意事项一、印刷电路元件布局结构设计讨论 一台性能优良的仪器，除选择高质量的元器件，合理的电路外，印刷电路板的元件布局和电气连线方向的正确结构设计是决定仪器能否可靠工作的一个关键咨询题，对同一种元件和参数的电路，由于元件布局设计和电气连线方向的不同会产生不同的结果，其结果可能存在专门大的差异。因而，必须把如何正确设计印刷线路板元件布局的结构和正确选择布线方向及整体仪器的工艺结构三方面联合起来考虑，合理的工艺结构，既可排除因布线不当而产生的噪声干扰，同时便于生产中的安装、调试与检修等。 下面我们针对上述咨询题进行讨论，由于优良“结构”没有一个严格的“定义”和“模式”，因而下面讨论，只起抛砖引玉的作用，仅供参考。每一种仪器的结构必须根据具体要求（电气性能、整机结构安装及面板布局等要求），实行相应的结构设计方案，并对几种可行设计方案进行比较和反复修改。印刷板电源、地总线的布线结构选择----系统结构：模拟电路和数字电路在元件布局图的设计和布线方法上有许多相同和不同之处。模拟电路中，由于放大器的存在，由布线产生的微小噪声电压，都会引起输出信号的严峻失真，在数字电路中，TTL 噪声容限为 0.4V～0.6V,CMOS 噪声容限为 Vcc 的 0.3～0.45 倍,故数字电路具有较强的抗干扰的能力。良好的电源和地总线方式的合理选择是仪器可靠工作的重要保证，相当多的干扰源是通过电源和地总线产生的，其中地线引起的噪声干扰最大。二、印刷电路板图设计的差不多原则要求 １．印刷电路板的设计，从确定板的尺寸大小开始，印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，其次，应考虑印刷电路板与外接元器件（要紧是电位器、插口或另外印刷电路板）的连接方式。印刷电路板与外接元件一样是通过塑料导线或金属隔离线进行连接。但有时也设计成插座形式。即：在设备内安装一个插入式印刷电路板要留出充当插口的接触位置。关于安装在印刷电路板上的较大的元件，要加金属附件固定，以提升耐振、耐冲击性能。 ２．布线图设计的差不多方法 第一需要对所选用元件器及各种插座的规格、尺寸、面积等有完全的了解；对各部件的位置安排作合理的、认确实考虑，要紧是从电磁场兼容性、抗干扰的角度，走线短，交叉少，电源，地的路径及去耦等方面考虑。各部件位置定出后，确实是各部件的连...
