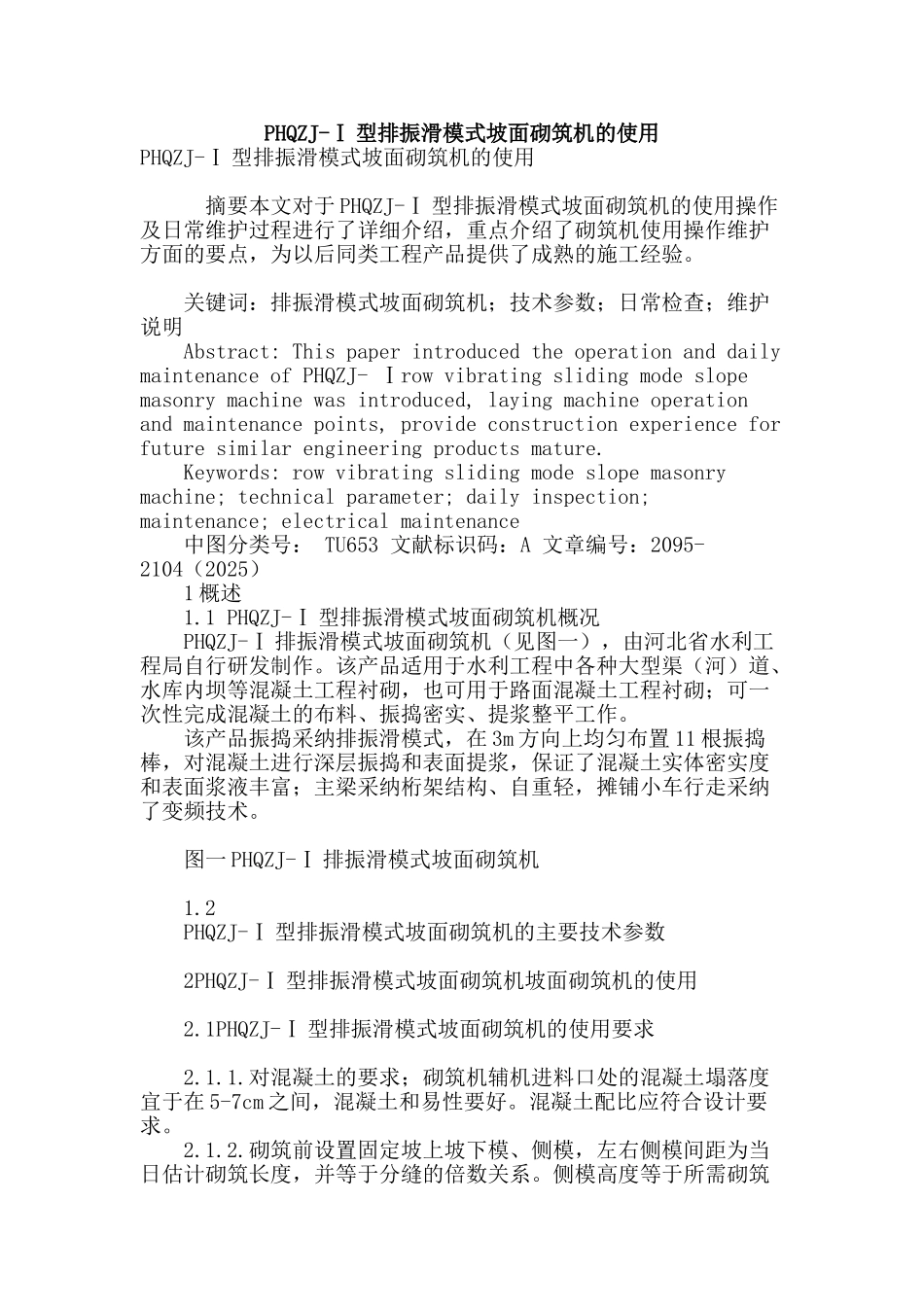

PHQZJ-Ⅰ 型排振滑模式坡面砌筑机的使用PHQZJ-Ⅰ 型排振滑模式坡面砌筑机的使用 摘要本文对于 PHQZJ-Ⅰ 型排振滑模式坡面砌筑机的使用操作及日常维护过程进行了详细介绍，重点介绍了砌筑机使用操作维护方面的要点，为以后同类工程产品提供了成熟的施工经验。 关键词：排振滑模式坡面砌筑机；技术参数；日常检查；维护说明 Abstract: This paper introduced the operation and daily maintenance of PHQZJ- Ⅰrow vibrating sliding mode slope masonry machine was introduced, laying machine operation and maintenance points, provide construction experience for future similar engineering products mature. Keywords: row vibrating sliding mode slope masonry machine; technical parameter; daily inspection; maintenance; electrical maintenance 中图分类号： TU653 文献标识码：A 文章编号：2095-2104（2025） 1 概述 1.1 PHQZJ-Ⅰ 型排振滑模式坡面砌筑机概况 PHQZJ-Ⅰ 排振滑模式坡面砌筑机（见图一），由河北省水利工程局自行研发制作。该产品适用于水利工程中各种大型渠（河）道、水库内坝等混凝土工程衬砌，也可用于路面混凝土工程衬砌；可一次性完成混凝土的布料、振捣密实、提浆整平工作。 该产品振捣采纳排振滑模式，在 3m 方向上均匀布置 11 根振捣棒，对混凝土进行深层振捣和表面提浆，保证了混凝土实体密实度和表面浆液丰富；主梁采纳桁架结构、自重轻，摊铺小车行走采纳了变频技术。 图一 PHQZJ-Ⅰ 排振滑模式坡面砌筑机 1.2 PHQZJ-Ⅰ 型排振滑模式坡面砌筑机的主要技术参数 2PHQZJ-Ⅰ 型排振滑模式坡面砌筑机坡面砌筑机的使用 2.1PHQZJ-Ⅰ 型排振滑模式坡面砌筑机的使用要求 2.1.1.对混凝土的要求；砌筑机辅机进料口处的混凝土塌落度宜于在 5-7cm 之间，混凝土和易性要好。混凝土配比应符合设计要求。 2.1.2.砌筑前设置固定坡上坡下模、侧模，左右侧模间距为当日估计砌筑长度，并等于分缝的倍数关系。侧模高度等于所需砌筑混凝土的高度，模具设置完成可用沙袋压住固定。模具结构可参考下图： 模具侧视图 2.1.3.对电压的要求；上限 415V 下限 340V 超过此值砌筑机不可使用。 2.1.4.砌筑机第一次砌筑就位，砌筑机组装、调试完成后，进行砌筑就位。此时摊铺机置于坡顶，高于砌筑面 100mm 左右。大车行走至砌筑位置，摘...
