PM09A系列监控器是我公司根据多年与电力系统的配套经..

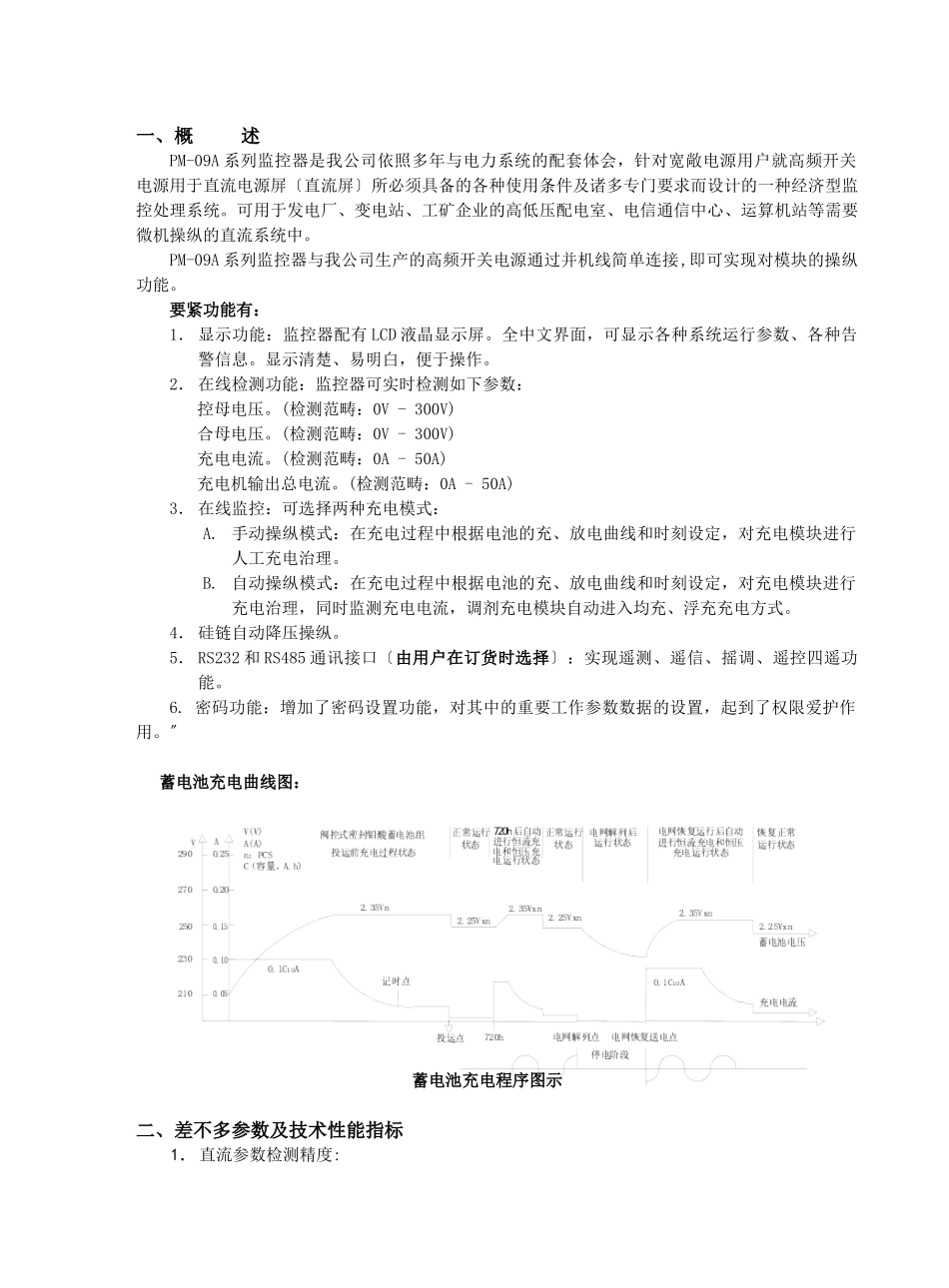

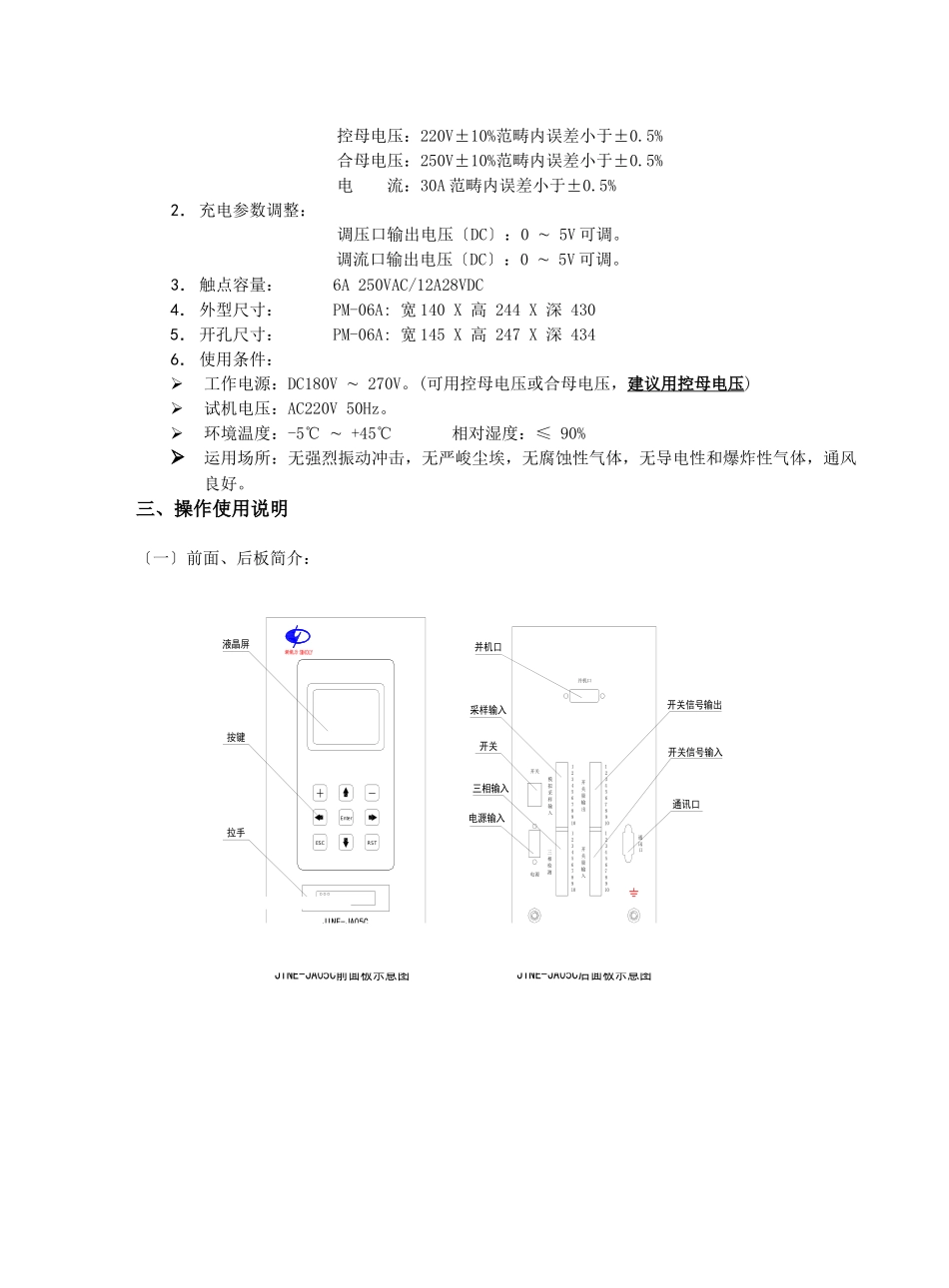

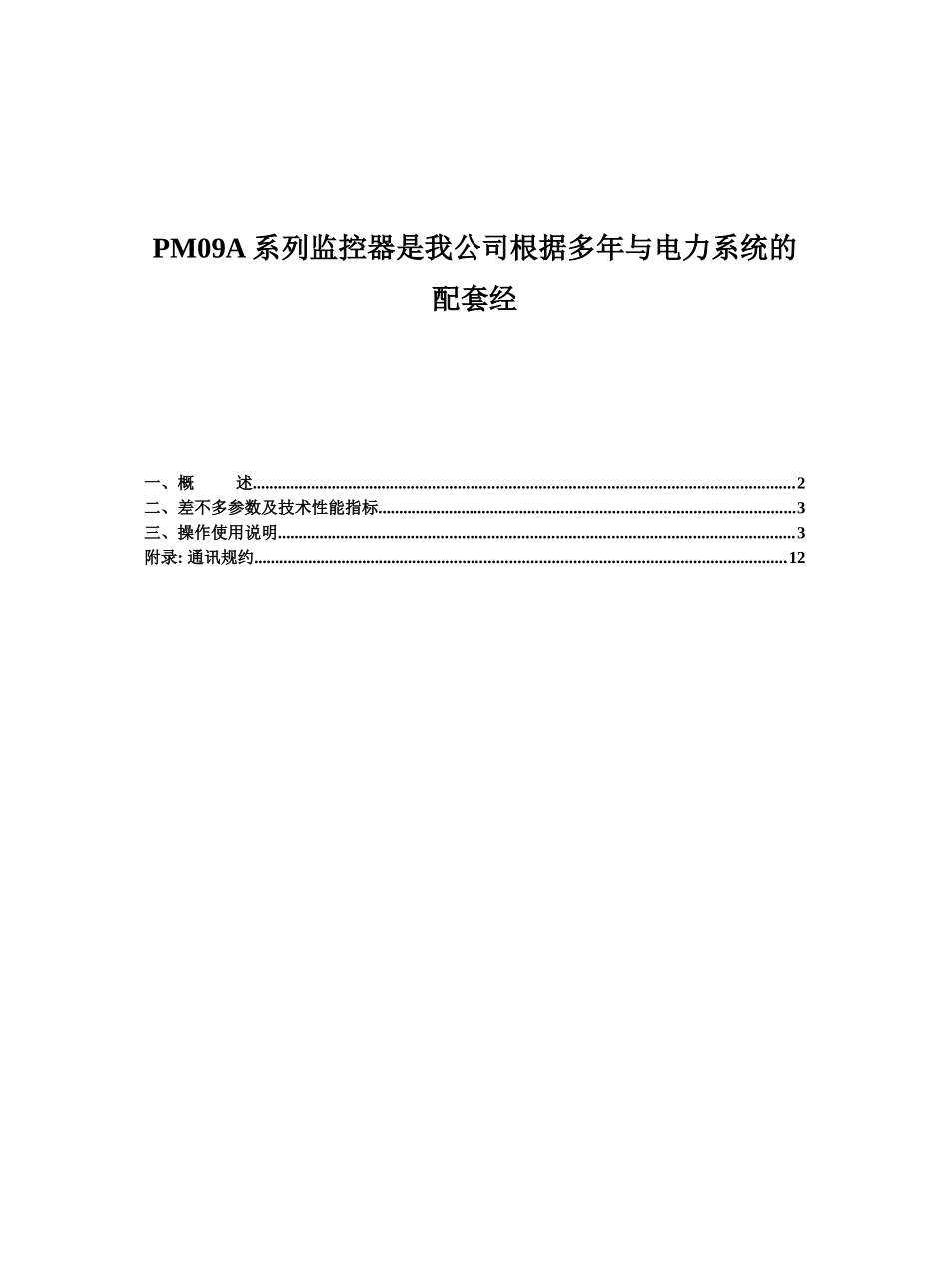

PM09A 系列监控器是我公司根据多年与电力系统的配套经一、概 述................................................................................................................................2二、差不多参数及技术性能指标...................................................................................................3三、操作使用说明..........................................................................................................................3附录: 通讯规约..............................................................................................................................12一、概 述PM-09A 系列监控器是我公司依照多年与电力系统的配套体会，针对宽敞电源用户就高频开关电源用于直流电源屏〔直流屏〕所必须具备的各种使用条件及诸多专门要求而设计的一种经济型监控处理系统。可用于发电厂、变电站、工矿企业的高低压配电室、电信通信中心、运算机站等需要微机操纵的直流系统中。PM-09A 系列监控器与我公司生产的高频开关电源通过并机线简单连接,即可实现对模块的操纵功能。要紧功能有：1． 显示功能：监控器配有 LCD 液晶显示屏。全中文界面，可显示各种系统运行参数、各种告警信息。显示清楚、易明白，便于操作。2． 在线检测功能：监控器可实时检测如下参数：控母电压。(检测范畴：0V - 300V)合母电压。(检测范畴：0V - 300V)充电电流。(检测范畴：0A - 50A)充电机输出总电流。(检测范畴：0A - 50A) 3． 在线监控：可选择两种充电模式：A. 手动操纵模式：在充电过程中根据电池的充、放电曲线和时刻设定，对充电模块进行人工充电治理。B. 自动操纵模式：在充电过程中根据电池的充、放电曲线和时刻设定，对充电模块进行充电治理，同时监测充电电流，调剂充电模块自动进入均充、浮充充电方式。4． 硅链自动降压操纵。5． RS232 和 RS485 通讯接口〔由用户在订货时选择〕：实现遥测、遥信、摇调、遥控四遥功能。6. 密码功能：增加了密码设置功能，对其中的重要工作参数数据的设置，起到了权限爱护作用。〞蓄电池充电曲线图： 蓄电池充电程序图示二、差不多参数及技术性能指标1． 直流参数检测精度: 模拟采样输入开关量输出55电源三相检测开关量输入6154329871068910761234510789610987通讯口开关12341432并机口JINE-JA05CESCEnter+RST-拉手按键液...
