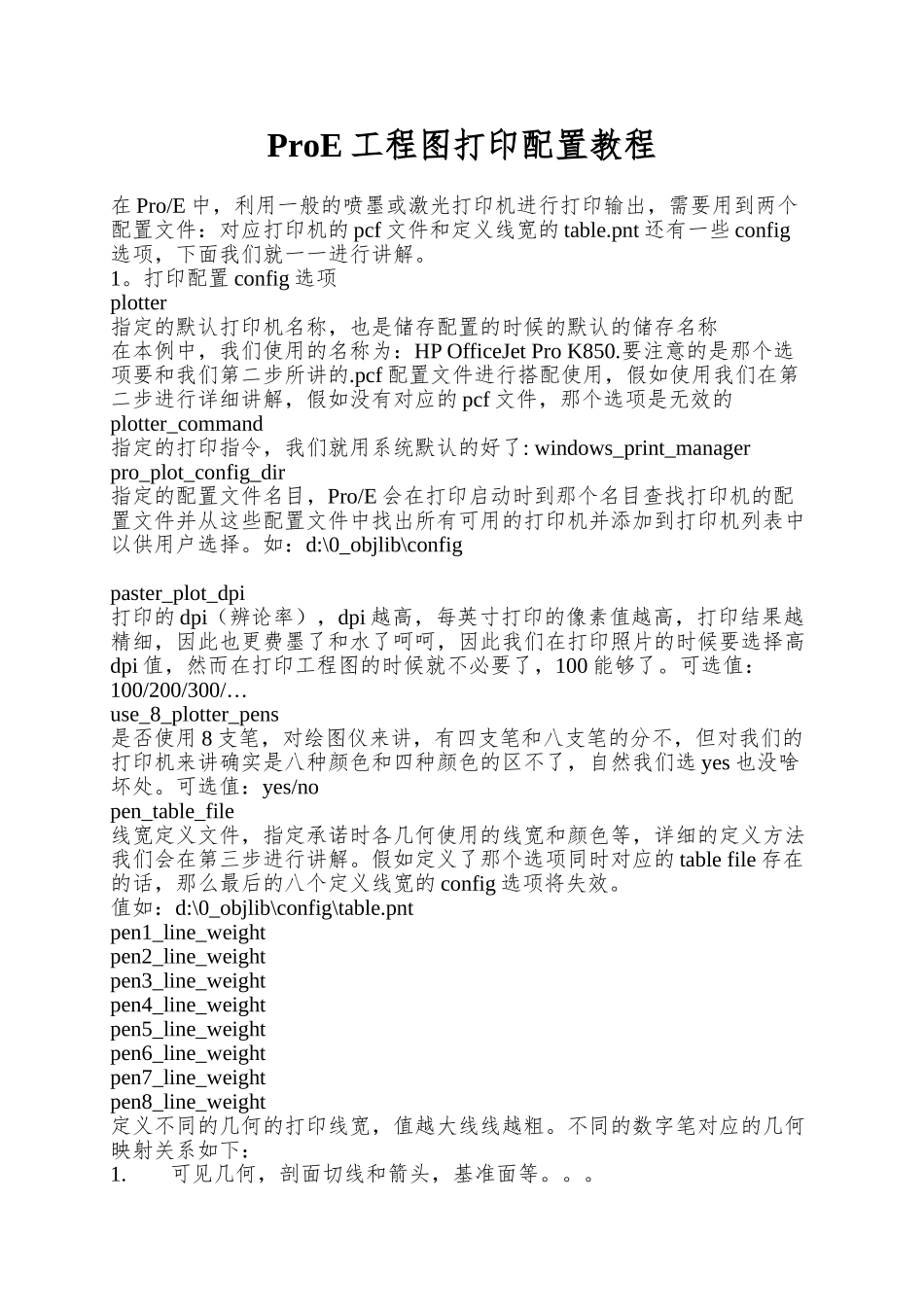

ProE 工程图打印配置教程在 Pro/E 中，利用一般的喷墨或激光打印机进行打印输出，需要用到两个配置文件：对应打印机的 pcf 文件和定义线宽的 table.pnt 还有一些 config选项，下面我们就一一进行讲解。1。打印配置 config 选项plotter 指定的默认打印机名称，也是储存配置的时候的默认的储存名称在本例中，我们使用的名称为：HP OfficeJet Pro K850.要注意的是那个选项要和我们第二步所讲的.pcf 配置文件进行搭配使用，假如使用我们在第二步进行详细讲解，假如没有对应的 pcf 文件，那个选项是无效的plotter_command 指定的打印指令，我们就用系统默认的好了: windows_print_managerpro_plot_config_dir 指定的配置文件名目，Pro/E 会在打印启动时到那个名目查找打印机的配置文件并从这些配置文件中找出所有可用的打印机并添加到打印机列表中以供用户选择。如：d:\0_objlib\configpaster_plot_dpi 打印的 dpi（辨论率），dpi 越高，每英寸打印的像素值越高，打印结果越精细，因此也更费墨了和水了呵呵，因此我们在打印照片的时候要选择高dpi 值，然而在打印工程图的时候就不必要了，100 能够了。可选值：100/200/300/…use_8_plotter_pens 是否使用 8 支笔，对绘图仪来讲，有四支笔和八支笔的分不，但对我们的打印机来讲确实是八种颜色和四种颜色的区不了，自然我们选 yes 也没啥坏处。可选值：yes/nopen_table_file 线宽定义文件，指定承诺时各几何使用的线宽和颜色等，详细的定义方法我们会在第三步进行讲解。假如定义了那个选项同时对应的 table file 存在的话，那么最后的八个定义线宽的 config 选项将失效。值如：d:\0_objlib\config\table.pntpen1_line_weightpen2_line_weightpen3_line_weightpen4_line_weightpen5_line_weightpen6_line_weightpen7_line_weightpen8_line_weight 定义不同的几何的打印线宽，值越大线线越粗。不同的数字笔对应的几何映射关系如下：1. 可见几何，剖面切线和箭头，基准面等。。。2. 尺寸线，导引线，中心线，文本，注释等。。。3. 隐藏线，阴影文本4. 样条曲线网格5. 钣金件颜色图元6. 草绘截面图元7. 灰色草绘尺寸，切换了的截面8. 样条曲面网格通过这些线宽的定义，我们就能够实现不同几何的线宽的操纵。可选值：1/2/3/4…实际上我们通过上面的 config 选项，差不多能够进行差不多的打印输出配置了。假如您的追求不高，那么后面的两个配置方法您甚至能够不...
