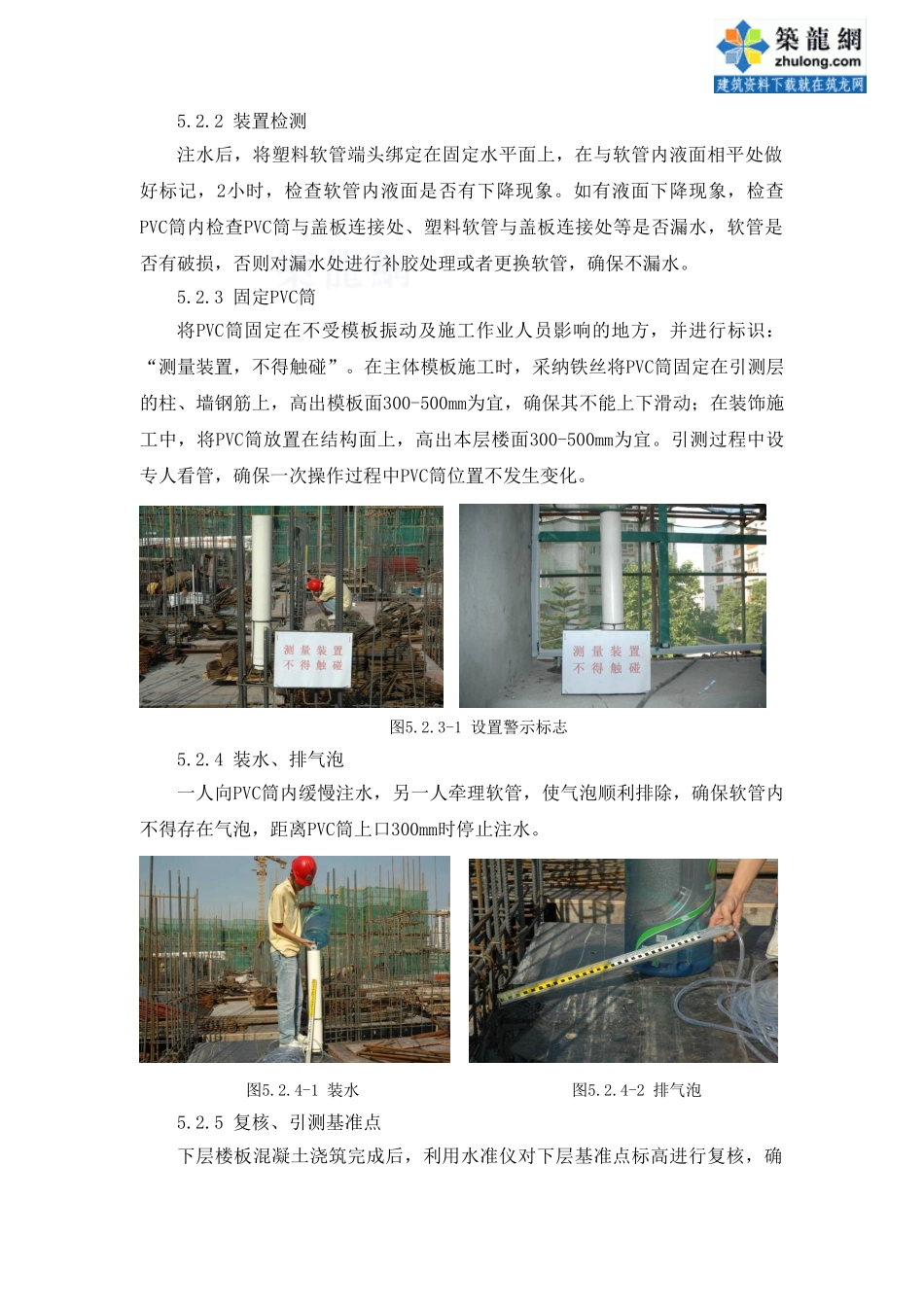

PVC 筒水准装置测量施工工法完成单位：XX主要完成人员： XX、XX、XX、XX、XX1 前言土建施工中水平标高的引测其常规做法是利用水准仪进行，主体施工时，当操作层的水平支撑体系搭设、梁板模板安装完毕后，将下一层水准点根据层高垂直引测到本层柱子钢筋上并标记，在模板上架设水准仪，将引测好的水准点作为后视点，进行平面范围内其余水准点的引测，由于材料堆放影响视线，给操作带来不便；装饰施工时，由于房间隔墙遮挡需多次引测，工效较低。XX针对上述问题，于2025年在深圳XX大酒店工程组织技术攻关，自制PVC筒水准装置进行水平测量，并在XX、XX工程等项目运用，效果良好，形成《施工现场水平测量新方法》QC成果，获得深圳市质协2025年“福彩杯”优秀QCC成果一等奖、中国质量协会2025年全国优秀质量管理小组奖，于2025年10月形成企业工法。2 工法特点2.0.1自制水准装置利用PVC管、塑料软管等组装而成，成本低廉、简单有用、节能环保，满足测量精度要求；2.0.2与水准仪操作方式不同，不需要仪器辅助读数，可在标尺上直接读数，因此仪器不受材料堆放、砖墙遮挡、房间变化、采光不好而影响视线；2.0.3 装置安放在结构上或柱墙钢筋上，不受模板震动影响；2.0.4 测量过程使用方便，工效较高。3 适用范围适用于建筑工程主体及装饰施工阶段直线距离宜小于50m的水准点引测。4 工艺原理自制PVC筒水准装置利用连通器原理（即相同大气压力下，各容器中液面高度总保持一致），将PVC筒与透明塑料软管相连，形成连通器，盛入一定水量，固定PVC筒，利用软管内液面与PVC筒液面高度保持一致，移动塑料软管进行水准点引测。5 施工工艺流程及操作要点5.1 工艺流程装置制作→检测→固定PVC筒→装水、排气泡→复测、引测基准点→水量调节→测量基准面与软管液面高差，读取液面对应刻度→在被测处垂直移动标尺，使液面与前次标尺读数相平，划线标记图5.1-1 工艺流程5.2 操作要点5.2.1 装置制作 标尺 φ100PVC 塑料水筒 φ10 塑料软水管 托架 盖板 盖板采纳与PVC筒配套型号的成品，内带有丝口与PVC筒一端丝口相连接。所有构件与PVC筒连接处采纳玻璃胶密封处理，确保整个仪器不存在漏水现象。5.2.2 装置检测注水后，将塑料软管端头绑定在固定水平面上，在与软管内液面相平处做好标记，2小时，检查软管内液面是否有下降现象。如有液面下降现象，检查PVC筒内检查PVC筒与盖板连接处、塑料软管与盖板连接处等是否漏水，软管是否有破损，否则对漏水处进...
