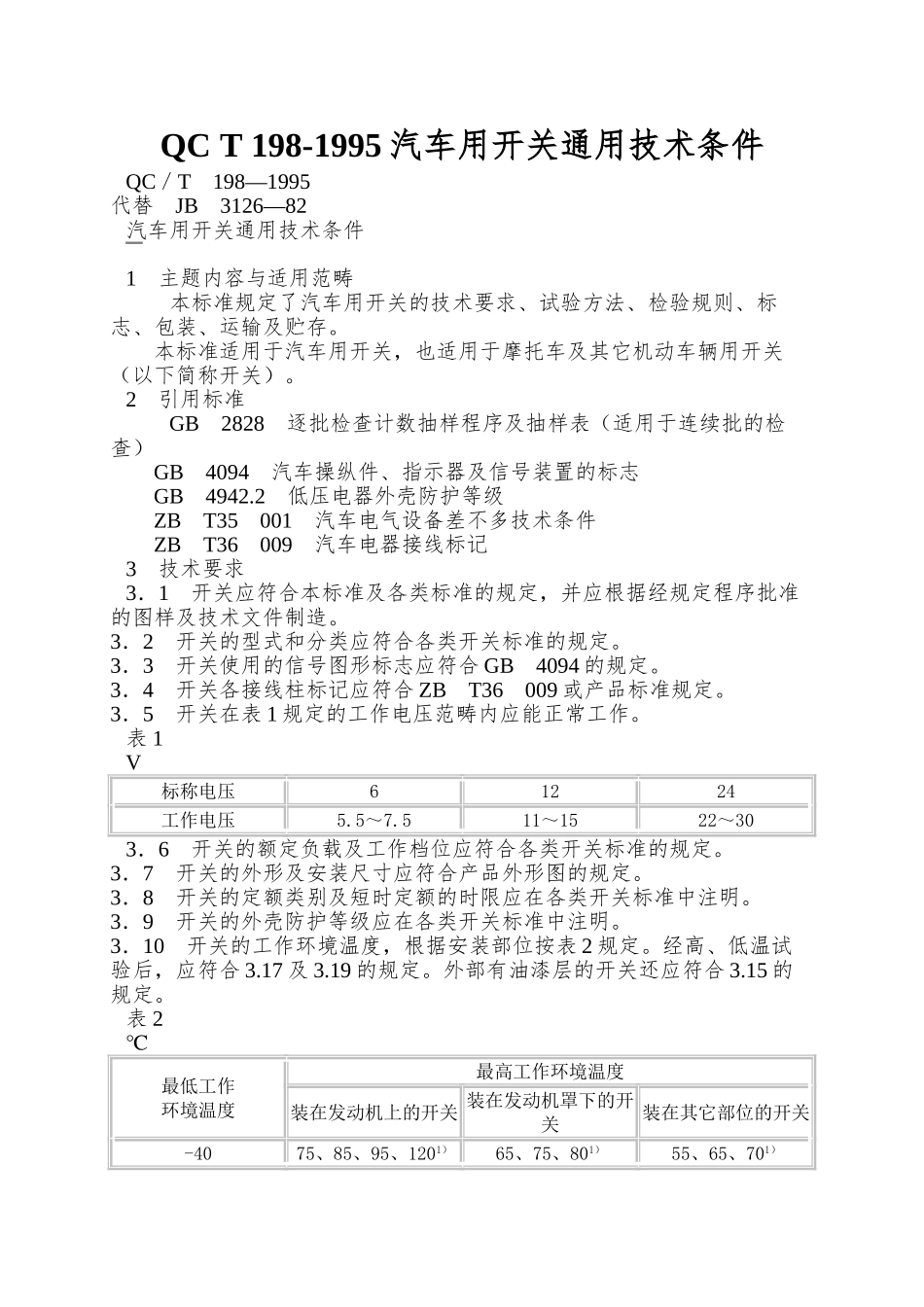

QC T 198-1995 汽车用开关通用技术条件QC／T 198—1995代替 JB 3126—82汽车用开关通用技术条件1 主题内容与适用范畴 本标准规定了汽车用开关的技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于汽车用开关，也适用于摩托车及其它机动车辆用开关（以下简称开关）。2 引用标准 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 4094 汽车操纵件、指示器及信号装置的标志 GB 4942.2 低压电器外壳防护等级 ZB T35 001 汽车电气设备差不多技术条件 ZB T36 009 汽车电器接线标记3 技术要求 3．1 开关应符合本标准及各类标准的规定，并应根据经规定程序批准的图样及技术文件制造。3．2 开关的型式和分类应符合各类开关标准的规定。3．3 开关使用的信号图形标志应符合 GB 4094 的规定。3．4 开关各接线柱标记应符合 ZB T36 009 或产品标准规定。3．5 开关在表 1 规定的工作电压范畴内应能正常工作。表 1V标称电压61224工作电压5.5～7.511～1522～303．6 开关的额定负载及工作档位应符合各类开关标准的规定。3．7 开关的外形及安装尺寸应符合产品外形图的规定。3．8 开关的定额类别及短时定额的时限应在各类开关标准中注明。3．9 开关的外壳防护等级应在各类开关标准中注明。3．10 开关的工作环境温度，根据安装部位按表 2 规定。经高、低温试验后，应符合 3.17 及 3.19 的规定。外部有油漆层的开关还应符合 3.15 的规定。表 2℃最低工作环境温度最高工作环境温度装在发动机上的开关 装在发动机罩下的开关装在其它部位的开关-4075、85、95、1201）65、75、801）55、65、701） 注：1）该温度在专门需要时采纳。3．11 开关应能经受 5 个循环的温度变化试验。其高温数值按各类开关标准具体规定。试验后，应符合 3.17 及 3.19 的规定。外部有油漆层的开关还应符合 3．15 的规定。3．12 开关应经湿热试验，试验后，应符合 3.16、3.19 及 3.21 的规定。3．13 开关应经盐雾试验。试验后，应符合 3.19 的规定。3．14 开关应能承担表 3、表 4 所示条件的定频振动和上下方向的扫频振动试验，试验后，零部件应无损坏，紧固件应无松脱现象，并应符合 3.19及 3.21 的规定。表 3试验项目开关安装部位频率Hz加速率m/s2试验时刻，h上下左右前后定频振动发动机上67110422其它部位3370表 4试验项目 开关安装部分频率Hz振幅mm加速度m/s2周期min扫...
