qc七大工具直方图编制技巧

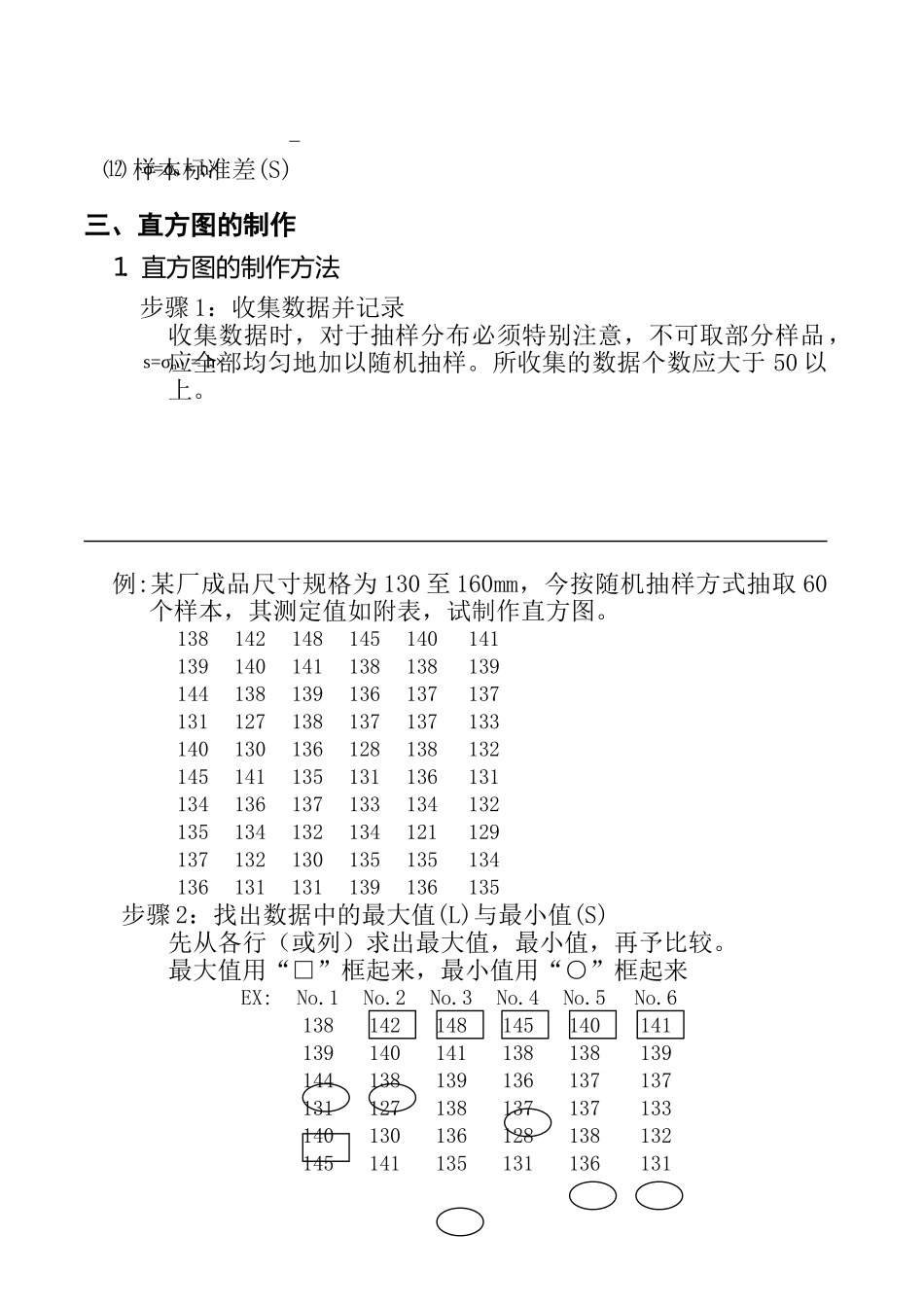

直方图(Histogram)一、前 言 现场工作人员常常都要面对许多的数据，这些数据均来自于生产过程中抽样或检查所得的某项产品的质量特性。假如我们应用统计绘图的方法，将这些数据加以整理，则生产过程中的质量散布的情形及问题点所在及过程、能力等，均可呈现在我们的眼前；我们即可利用这些信息来掌握问题点以实行改善对策。通常在生产现场最常利用的图表即为直方图。二、直方图的定义⒈ 什么是直方图：即使诸如长度、重量、硬度、时间等计量值的数值分配情形能容易地看出的图形。直方图是将所收集的测定值特性值或结果值，分为几个相等的区间作为横轴，并将各区间内所测定值依所出现的次数累积而成的面积，用柱子排起来的图形。因此，也叫做柱状图。⒉ 使用直方图的目的：⑴ 了解分配的形态。⑵ 讨论制程能力或计算制程能力。⑶ 过程分析与控制。⑷ 观察数据的真伪。⑸ 计算产品的不合格率。⑹ 求分配的平均值与标准差。⑺ 用以制定规格界限。⑻ 与规格或标准值比较。⑼ 调查是否混入两个以上的不同群体。⑽ 了解设计控制是否合乎过程控制。3.解释名词：⑴ 次数分配将许多的复杂数据按其差异的大小分成若干组，在各组内填入测定值的出现次数，即为次数分配。⑵ 相对次数在各组出现的次数除以全部的次数，即为相对次数。⑶ 累积次数(f)自次数分配的测定值较小的一端将其次数累积计算，即为累积次数。⑷ 极差(R)在所有数据中最大值和最小值的差，即为极差。⑸ 组距(h)极差/组数=组距⑹ 算数平均数(X)数据的总和除以数据总数，通常一 X（X-bar）表示。⑺ 中位数(X)将数据由大至小按顺序排列，居于中央的数据为中位数。若遇偶位数时，则取中间两数据的平均值。⑻ 各组中点的简化值(μ)⑼ 众数(M)次数分配中出现次数最多组的值。例：不合格数35791011次 数111518241316次数最多为 24，不合格数是 9，故众数为 9。⑽ 组中点(m)一组数据中最大值与最小值的平均值，（上组界+下组界）÷ 2=组中点⑾ 标准差（σ）X=X1+X2+ …… +XnnX=μfnX0+h ~μ= , Xi - X0组距 (h)X0= 次数最多一组的组中点Xi= 各组组中点= -⑿ 样本标准差(S)三、直方图的制作⒈ 直方图的制作方法步骤 1：收集数据并记录收集数据时，对于抽样分布必须特别注意，不可取部分样品，应全部均匀地加以随机抽样。所收集的数据个数应大于 50 以上。例:某厂成品尺寸规格为 130 至 160mm，今按随机抽样方式抽取 60个样本，其测定值如附表，试...
