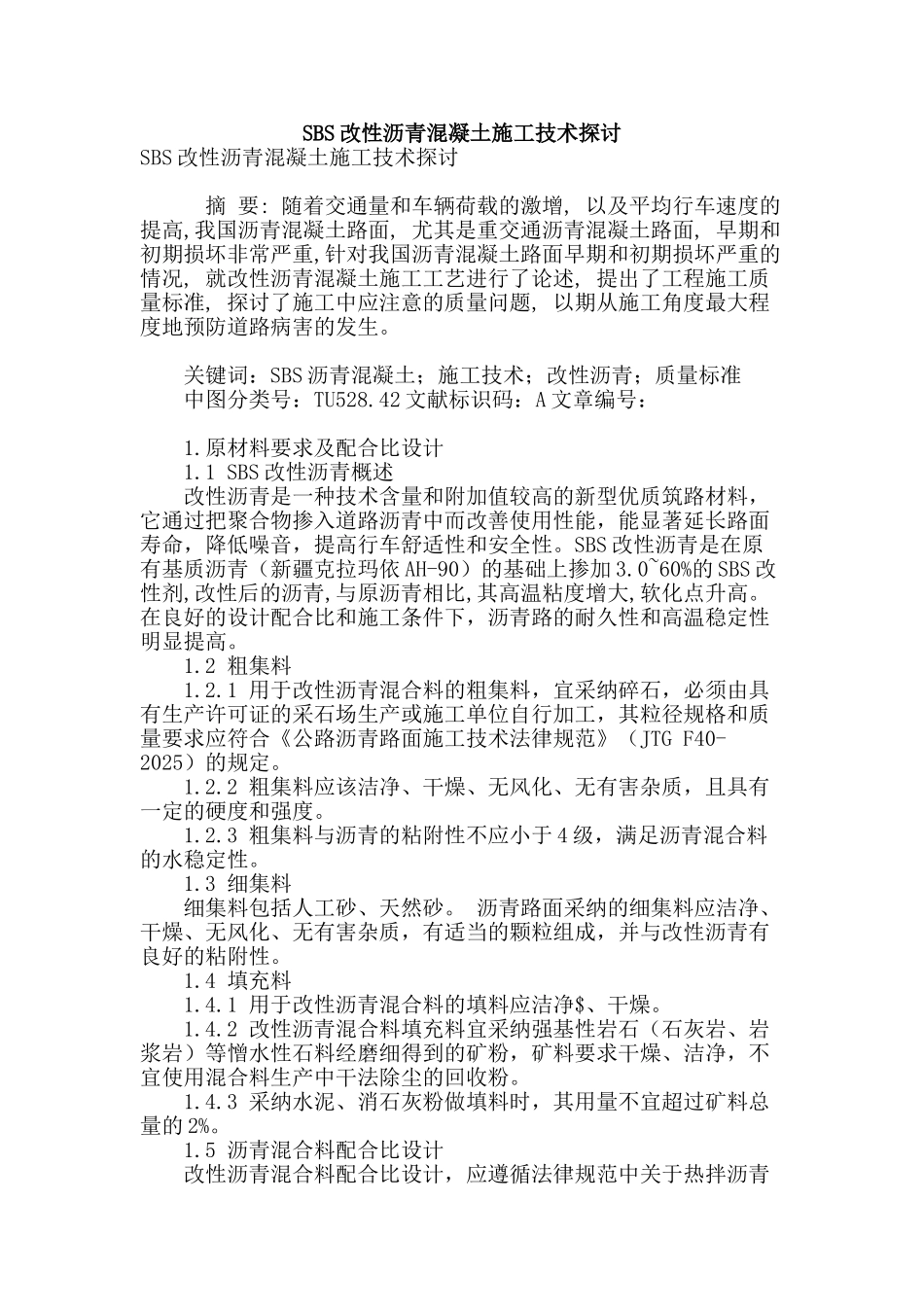

sbs改性沥青混凝土施工技术探讨

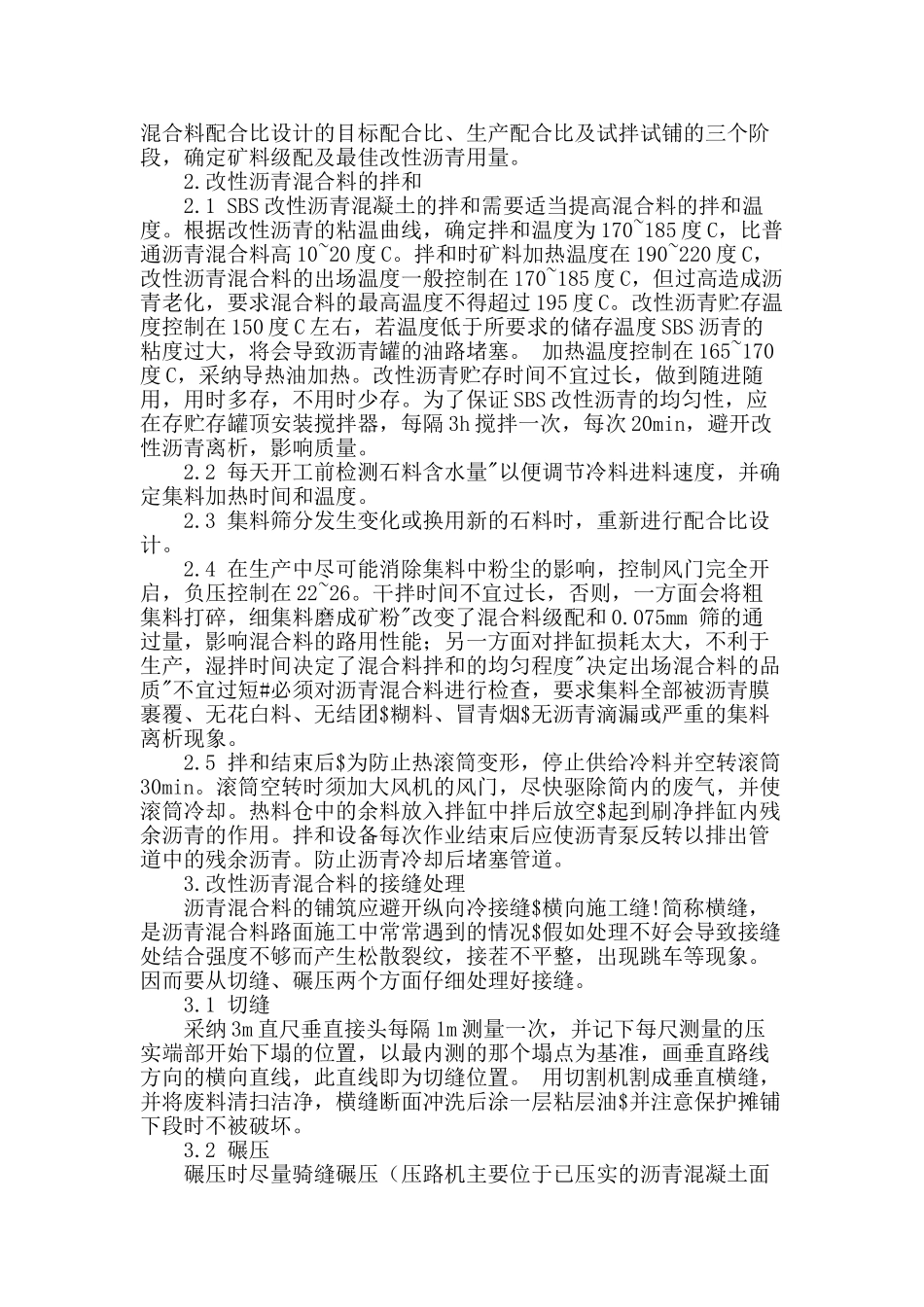

SBS 改性沥青混凝土施工技术探讨SBS 改性沥青混凝土施工技术探讨 摘 要: 随着交通量和车辆荷载的激增, 以及平均行车速度的提高,我国沥青混凝土路面, 尤其是重交通沥青混凝土路面, 早期和初期损坏非常严重,针对我国沥青混凝土路面早期和初期损坏严重的情况, 就改性沥青混凝土施工工艺进行了论述, 提出了工程施工质量标准, 探讨了施工中应注意的质量问题, 以期从施工角度最大程度地预防道路病害的发生。 关键词：SBS 沥青混凝土；施工技术；改性沥青；质量标准 中图分类号：TU528.42 文献标识码：A 文章编号： 1.原材料要求及配合比设计 1.1 SBS 改性沥青概述 改性沥青是一种技术含量和附加值较高的新型优质筑路材料，它通过把聚合物掺入道路沥青中而改善使用性能，能显著延长路面寿命，降低噪音，提高行车舒适性和安全性。SBS 改性沥青是在原有基质沥青（新疆克拉玛依 AH-90）的基础上掺加 3.0~60%的 SBS 改性剂,改性后的沥青,与原沥青相比,其高温粘度增大,软化点升高。在良好的设计配合比和施工条件下，沥青路的耐久性和高温稳定性明显提高。 1.2 粗集料 1.2.1 用于改性沥青混合料的粗集料，宜采纳碎石，必须由具有生产许可证的采石场生产或施工单位自行加工，其粒径规格和质量要求应符合《公路沥青路面施工技术法律规范》（JTG F40-2025）的规定。 1.2.2 粗集料应该洁净、干燥、无风化、无有害杂质，且具有一定的硬度和强度。 1.2.3 粗集料与沥青的粘附性不应小于 4 级，满足沥青混合料的水稳定性。 1.3 细集料 细集料包括人工砂、天然砂。 沥青路面采纳的细集料应洁净、干燥、无风化、无有害杂质，有适当的颗粒组成，并与改性沥青有良好的粘附性。 1.4 填充料 1.4.1 用于改性沥青混合料的填料应洁净$、干燥。 1.4.2 改性沥青混合料填充料宜采纳强基性岩石（石灰岩、岩浆岩）等憎水性石料经磨细得到的矿粉，矿料要求干燥、洁净，不宜使用混合料生产中干法除尘的回收粉。 1.4.3 采纳水泥、消石灰粉做填料时，其用量不宜超过矿料总量的 2%。 1.5 沥青混合料配合比设计 改性沥青混合料配合比设计，应遵循法律规范中关于热拌沥青混合料配合比设计的目标配合比、生产配合比及试拌试铺的三个阶段，确定矿料级配及最佳改性沥青用量。 2.改性沥青混合料的拌和 2.1 SBS 改性沥青混凝土的拌和需要适当提高混合料的拌和温度。根据改性沥青的粘温曲线，确定拌和温度为 170~185 度 C，比普通沥青...
