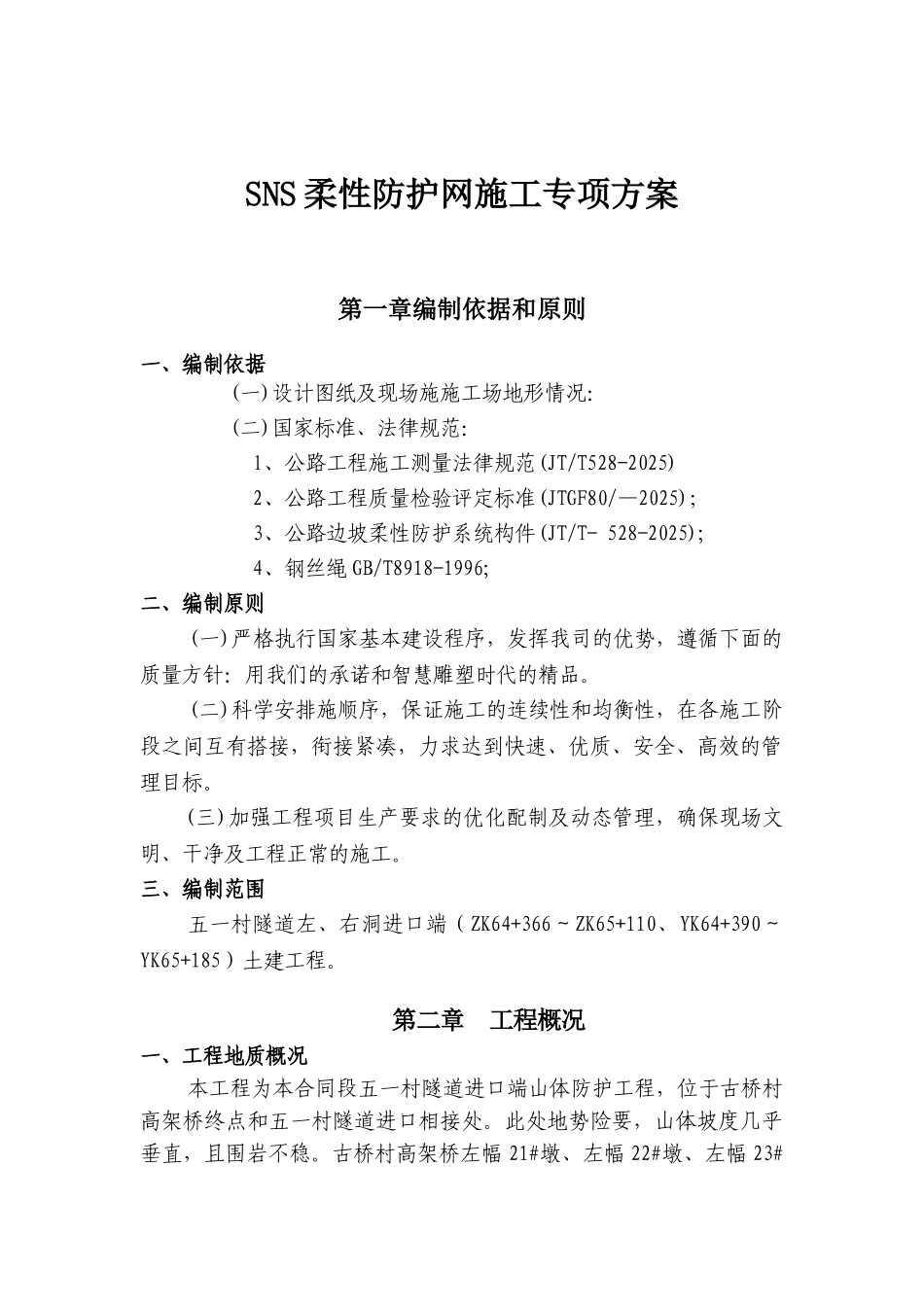

SNS 柔性防护网施工专项方案第一章编制依据和原则一、编制依据 (一)设计图纸及现场施施工场地形情况： (二)国家标准、法律规范：l、公路工程施工测量法律规范(JT/T528-2025)2、公路工程质量检验评定标准(JTGF80/—2025)；3、公路边坡柔性防护系统构件(JT/T- 528-2025); 4、钢丝绳 GB/T8918-1996;二、编制原则(一)严格执行国家基本建设程序，发挥我司的优势，遵循下面的质量方针：用我们的承诺和智慧雕塑时代的精品。(二)科学安排施顺序，保证施工的连续性和均衡性，在各施工阶段之间互有搭接，衔接紧凑，力求达到快速、优质、安全、高效的管理目标。 (三)加强工程项目生产要求的优化配制及动态管理，确保现场文明、干净及工程正常的施工。三、编制范围五一村隧道左、右洞进口端（ZK64+366～ZK65+110、YK64+390～YK65+185）土建工程。第二章 工程概况一、工程地质概况本工程为本合同段五一村隧道进口端山体防护工程，位于古桥村高架桥终点和五一村隧道进口相接处。此处地势险要，山体坡度几乎垂直，且围岩不稳。古桥村高架桥左幅 21#墩、左幅 22#墩、左幅 23#台、右幅 22#墩、左幅 23#墩、左幅 24#台均在此山体山腰上，为了保证隧道出洞时桥梁结构物的安全和现场施工人员的安全，须采纳主动防护网和被动防护网同时施做的方法进行。型 号 网 型 上 / 下支撑绳 （ 每 跨 平 均减压环数）上拉锚绳 侧 拉锚绳 下拉及中间加固拉锚绳 缝合绳 RX-050 GS-8001 Ø16 双绳，每跨根各 1 个减压环 Ø16 单绳， “ 人 ” 字形布置，每根 1 个减压环 Ø16 单绳 Ø16 单绳Ø8RX-075 GS-8001 Ø16 双绳，每跨根各 1 个减压环 Ø16 单绳， “ 人 ” 字形布置，每根 1 个减压环 Ø16 单绳 Ø16 单绳Ø8工程特点：边坡高度大，坡度陡，地质结构及环境条件。施工工序多，交叉施工，施工难度大，且高空作业，安全隐患多。被动防护系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、消能环、底座及上下支撑绳等部件构成。主动防护系统是采纳钢丝绳锚杆或钢筋锚杆和支撑绳固定方式将金属柔性网覆盖在具有潜在地质灾害的坡面上，从而实现坡面加固或限制落石运行范围的一种防护网。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护，从而阻止倒塌岩石的下坠，起到边坡防护的作用。 工程量估算：主动防护网 10814M2，被动防护网 308M2。第三章 施工布置一、工程目标...
