tvcc网架球节点三维定位

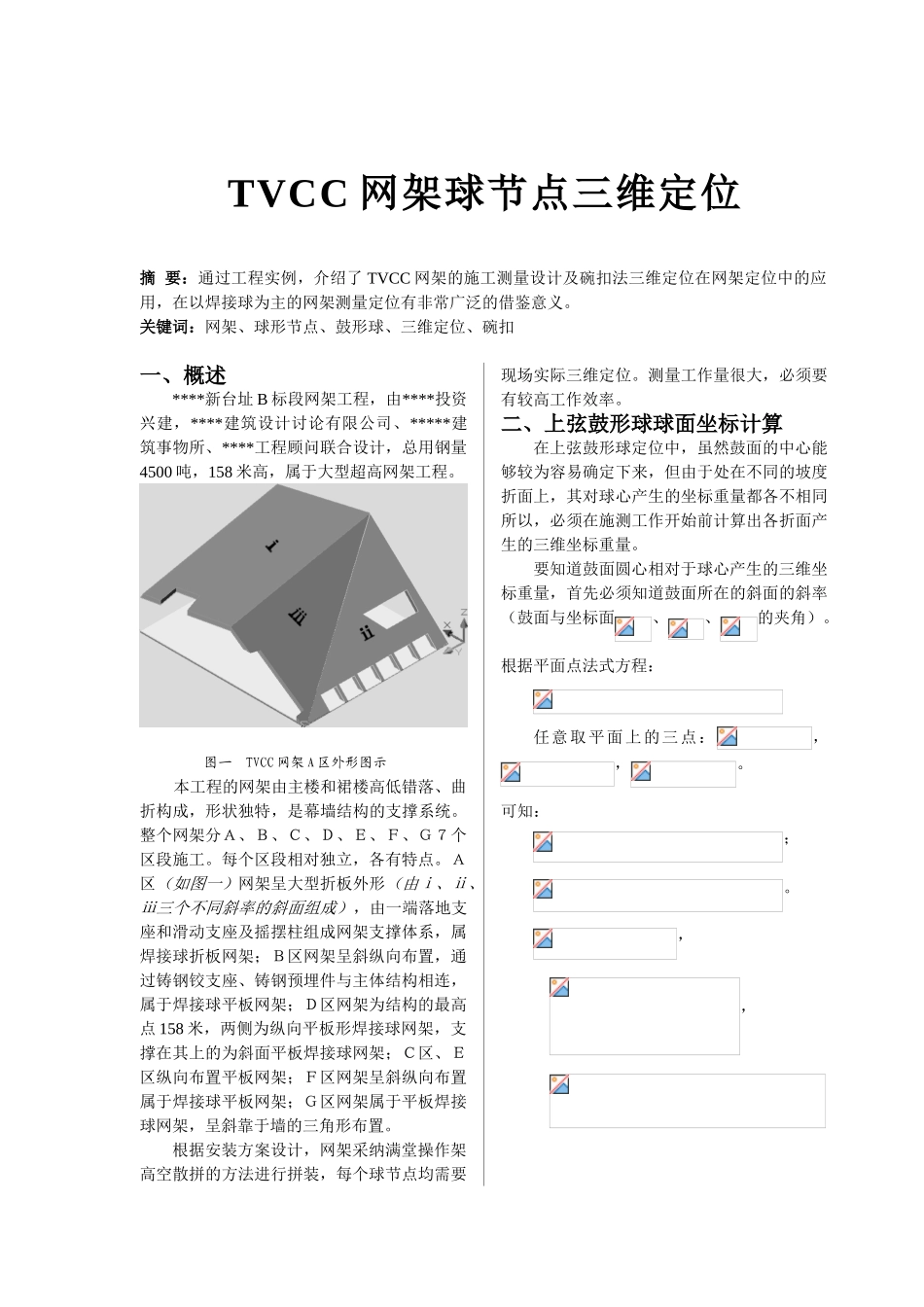

TVCC 网架球节点三维定位摘 要：通过工程实例，介绍了 TVCC 网架的施工测量设计及碗扣法三维定位在网架定位中的应用，在以焊接球为主的网架测量定位有非常广泛的借鉴意义。关键词：网架、球形节点、鼓形球、三维定位、碗扣一、概述****新台址 B 标段网架工程，由****投资兴建，****建筑设计讨论有限公司、*****建筑事物所、****工程顾问联合设计，总用钢量4500 吨，158 米高，属于大型超高网架工程。图一 TVCC 网架 A 区外形图示本工程的网架由主楼和裙楼高低错落、曲折构成，形状独特，是幕墙结构的支撑系统。整个网架分Ａ、Ｂ、Ｃ、Ｄ、Ｅ、Ｆ、Ｇ７个区段施工。每个区段相对独立，各有特点。Ａ区（如图一）网架呈大型折板外形（由ⅰ、ⅱ、ⅲ三个不同斜率的斜面组成），由一端落地支座和滑动支座及摇摆柱组成网架支撑体系，属焊接球折板网架；Ｂ区网架呈斜纵向布置，通过铸钢铰支座、铸钢预埋件与主体结构相连，属于焊接球平板网架；Ｄ区网架为结构的最高点 158 米，两侧为纵向平板形焊接球网架，支撑在其上的为斜面平板焊接球网架；Ｃ区、Ｅ区纵向布置平板网架；Ｆ区网架呈斜纵向布置属于焊接球平板网架；Ｇ区网架属于平板焊接球网架，呈斜靠于墙的三角形布置。根据安装方案设计，网架采纳满堂操作架高空散拼的方法进行拼装，每个球节点均需要现场实际三维定位。测量工作量很大，必须要有较高工作效率。二、上弦鼓形球球面坐标计算在上弦鼓形球定位中，虽然鼓面的中心能够较为容易确定下来，但由于处在不同的坡度折面上，其对球心产生的坐标重量都各不相同所以，必须在施测工作开始前计算出各折面产生的三维坐标重量。要知道鼓面圆心相对于球心产生的三维坐标重量，首先必须知道鼓面所在的斜面的斜率（鼓面与坐标面、、的夹角）。根据平面点法式方程：任意取平面上的三点：，，。可知：；。，，；故得平面方程：根据两平面夹角公式：求出各面与坐标面的夹角（以平面ⅲ为例），ⅲ面和坐标面（即：）的夹角为：与坐标面（即：）的夹角为：球心到鼓面的距离 170mm 一定，故各面球心坐标相对于鼓面圆心坐标产生重量（以平面ⅲ为例）为：三、下弦球节点定位网架球节点三维坐标的现场施工定位，必须满足高效、快速、准确的数据计算、处理和检验校核。网架设计中采纳的是球心坐标，但现场测量是无法直接对球心定位的，这时以碗扣定觇测量球心，是一个比较好的解决方案。网架球节点三维定位工艺流程图碗扣定觇流程图（图二）图二 碗扣...
