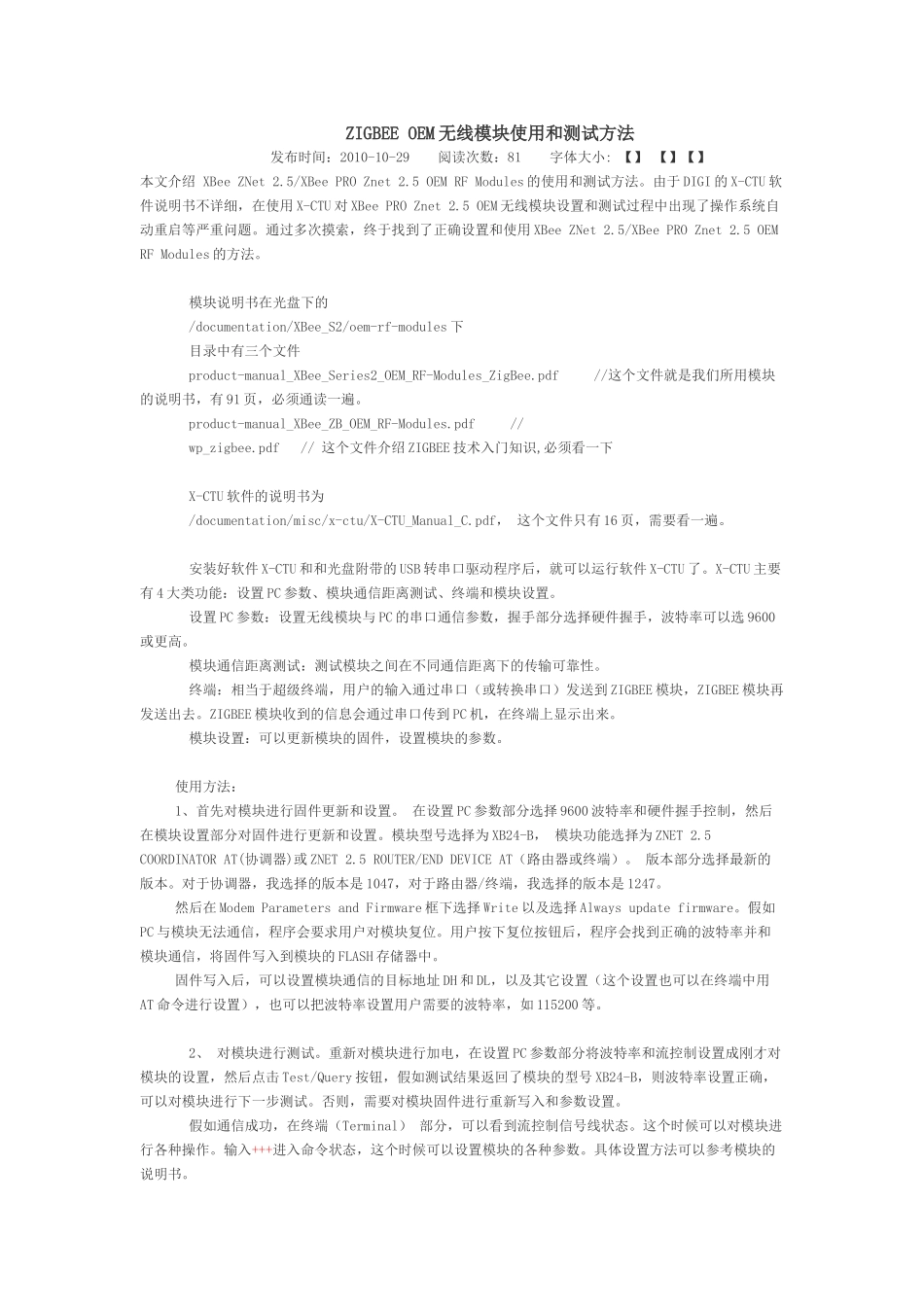

ZIGBEE-OEM无线模块使用和测试方法

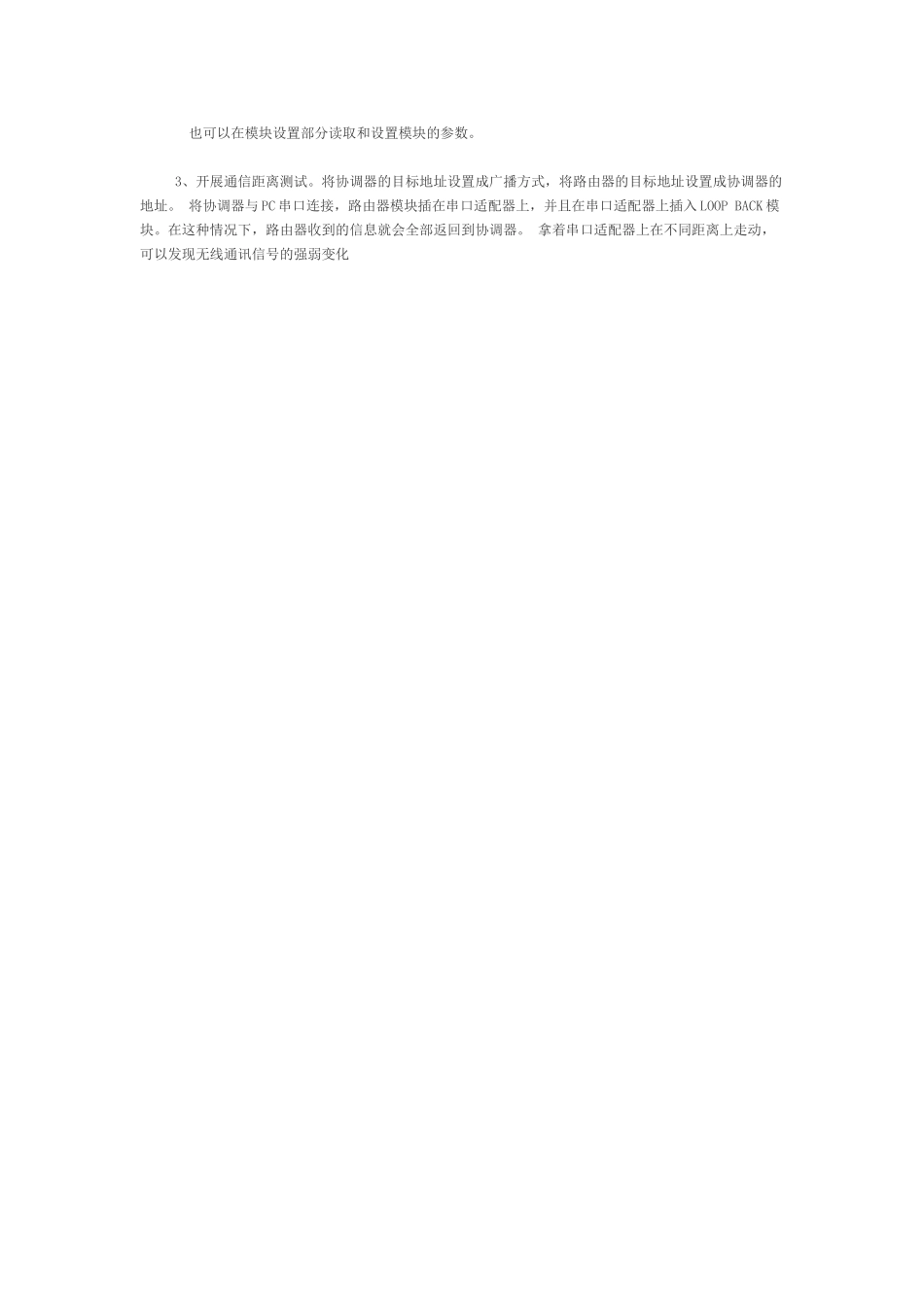

ZIGBEE OEM 无线模块使用和测试方法 发布时间：2010-10-29 阅读次数：81 字体大小: 【】 【】【】 本文介绍 XBee ZNet 2.5/XBee PRO Znet 2.5 OEM RF Modules 的使用和测试方法。由于 DIGI 的 X-CTU 软件说明书不详细，在使用 X-CTU 对 XBee PRO Znet 2.5 OEM 无线模块设置和测试过程中出现了操作系统自动重启等严重问题。通过多次摸索，终于找到了正确设置和使用 XBee ZNet 2.5/XBee PRO Znet 2.5 OEM RF Modules 的方法。 模块说明书在光盘下的 /documentation/XBee_S2/oem-rf-modules 下 目录中有三个文件 product-manual_XBee_Series2_OEM_RF-Modules_ZigBee.pdf //这个文件就是我们所用模块的说明书，有 91 页，必须通读一遍。 product-manual_XBee_ZB_OEM_RF-Modules.pdf // wp_zigbee.pdf // 这个文件介绍 ZIGBEE 技术入门知识,必须看一下 X-CTU 软件的说明书为 /documentation/misc/x-ctu/X-CTU_Manual_C.pdf， 这个文件只有 16 页，需要看一遍。 安装好软件 X-CTU 和和光盘附带的 USB 转串口驱动程序后，就可以运行软件 X-CTU 了。X-CTU 主要有 4 大类功能：设置 PC 参数、模块通信距离测试、终端和模块设置。 设置 PC 参数：设置无线模块与 PC 的串口通信参数，握手部分选择硬件握手，波特率可以选 9600或更高。 模块通信距离测试：测试模块之间在不同通信距离下的传输可靠性。 终端：相当于超级终端，用户的输入通过串口（或转换串口）发送到 ZIGBEE 模块，ZIGBEE 模块再发送出去。ZIGBEE 模块收到的信息会通过串口传到 PC 机，在终端上显示出来。 模块设置：可以更新模块的固件，设置模块的参数。 使用方法： 1、首先对模块进行固件更新和设置。 在设置 PC 参数部分选择 9600 波特率和硬件握手控制，然后在模块设置部分对固件进行更新和设置。模块型号选择为 XB24-B， 模块功能选择为 ZNET 2.5 COORDINATOR AT(协调器)或 ZNET 2.5 ROUTER/END DEVICE AT（路由器或终端）。 版本部分选择最新的版本。对于协调器，我选择的版本是 1047，对于路由器/终端，我选择的版本是 1247。 然后在 Modem Parameters and Firmware 框下选择 Write 以及选择 Always update firmware。假如PC 与模块无法通信，程序会要求用户对模块复位。用户按下复位按钮后，程序会找到正确的波特率并和模块通信，将固件写入到模块的 FLA...
