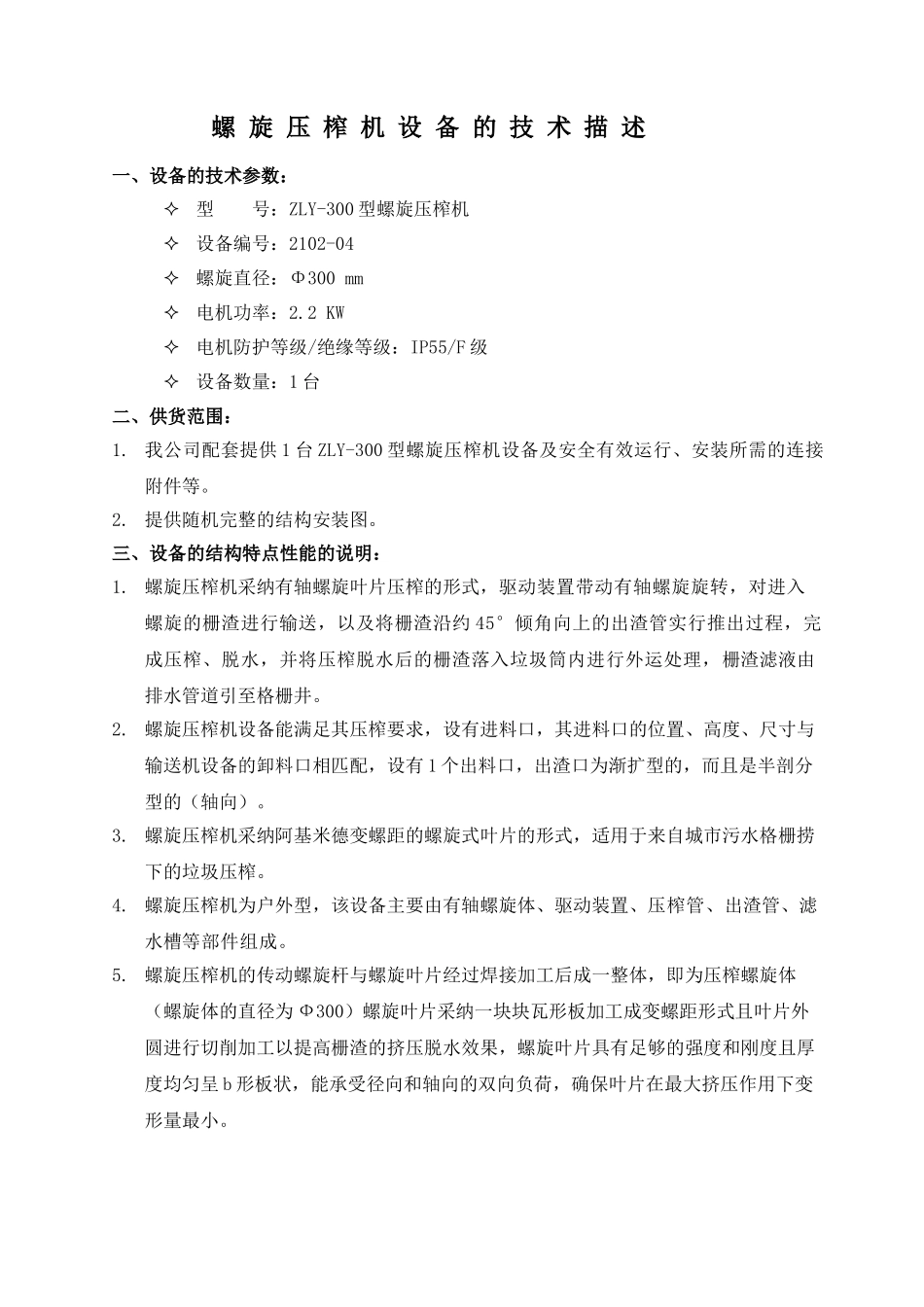

螺 旋 压 榨 机 设 备 的 技 术 描 述一、设备的技术参数：型 号：ZLY-300 型螺旋压榨机设备编号：2102-04螺旋直径：Φ300 mm电机功率：2.2 KW电机防护等级/绝缘等级：IP55/F 级设备数量：1 台二、供货范围：1. 我公司配套提供 1 台 ZLY-300 型螺旋压榨机设备及安全有效运行、安装所需的连接附件等。2. 提供随机完整的结构安装图。三、设备的结构特点性能的说明：1. 螺旋压榨机采纳有轴螺旋叶片压榨的形式，驱动装置带动有轴螺旋旋转，对进入螺旋的栅渣进行输送，以及将栅渣沿约 45°倾角向上的出渣管实行推出过程，完成压榨、脱水，并将压榨脱水后的栅渣落入垃圾筒内进行外运处理，栅渣滤液由排水管道引至格栅井。2. 螺旋压榨机设备能满足其压榨要求，设有进料口，其进料口的位置、高度、尺寸与输送机设备的卸料口相匹配，设有 1 个出料口，出渣口为渐扩型的，而且是半剖分型的（轴向）。3. 螺旋压榨机采纳阿基米德变螺距的螺旋式叶片的形式，适用于来自城市污水格栅捞下的垃圾压榨。4. 螺旋压榨机为户外型，该设备主要由有轴螺旋体、驱动装置、压榨管、出渣管、滤水槽等部件组成。5. 螺旋压榨机的传动螺旋杆与螺旋叶片经过焊接加工后成一整体，即为压榨螺旋体（螺旋体的直径为 Ф300）螺旋叶片采纳一块块瓦形板加工成变螺距形式且叶片外圆进行切削加工以提高栅渣的挤压脱水效果，螺旋叶片具有足够的强度和刚度且厚度均匀呈 b 形板状，能承受径向和轴向的双向负荷，确保叶片在最大挤压作用下变形量最小。6. 螺旋体采纳重载密封型滚珠轴承支承，并在驱动轴装有推力轴承，轴承系唇形密封圈保护。7. 螺旋压榨机的压紧螺旋在传送管内运转，传送管带有滤水孔眼，传送管下部栓接可拆卸的排水槽，上部栓接进料斗，形成一个密封的整体。8. 驱动装置采纳 SEW 公司生产的优质平行轴装式斜齿轮减速机的结构形式，驱动装置运转灵活、平稳可靠、无异常噪音，齿轮箱所有接缝处密封可靠，有效防止了水与灰尘的进入和润滑剂的外流；驱动电机适用于 380V、3 相、50Hz，其防护等级为IP55。 9. 驱动装置置于螺旋压榨机一端，采纳电机减速机和螺旋驱动轴直连形式，无需联轴器，拆卸、维修方便。10. 螺旋压榨机的整个工作过程在密封的钢管中进行，并且设备中没有高速运转的零件，从而使得压榨螺旋磨损低，设备能耗省、噪音低和减少臭味的排出是环境保护的好帮手。11. 螺旋压榨机的机架工作槽上方设有冲洗装置...
