[湖北]塔式起重机基础施工方案VIP专享

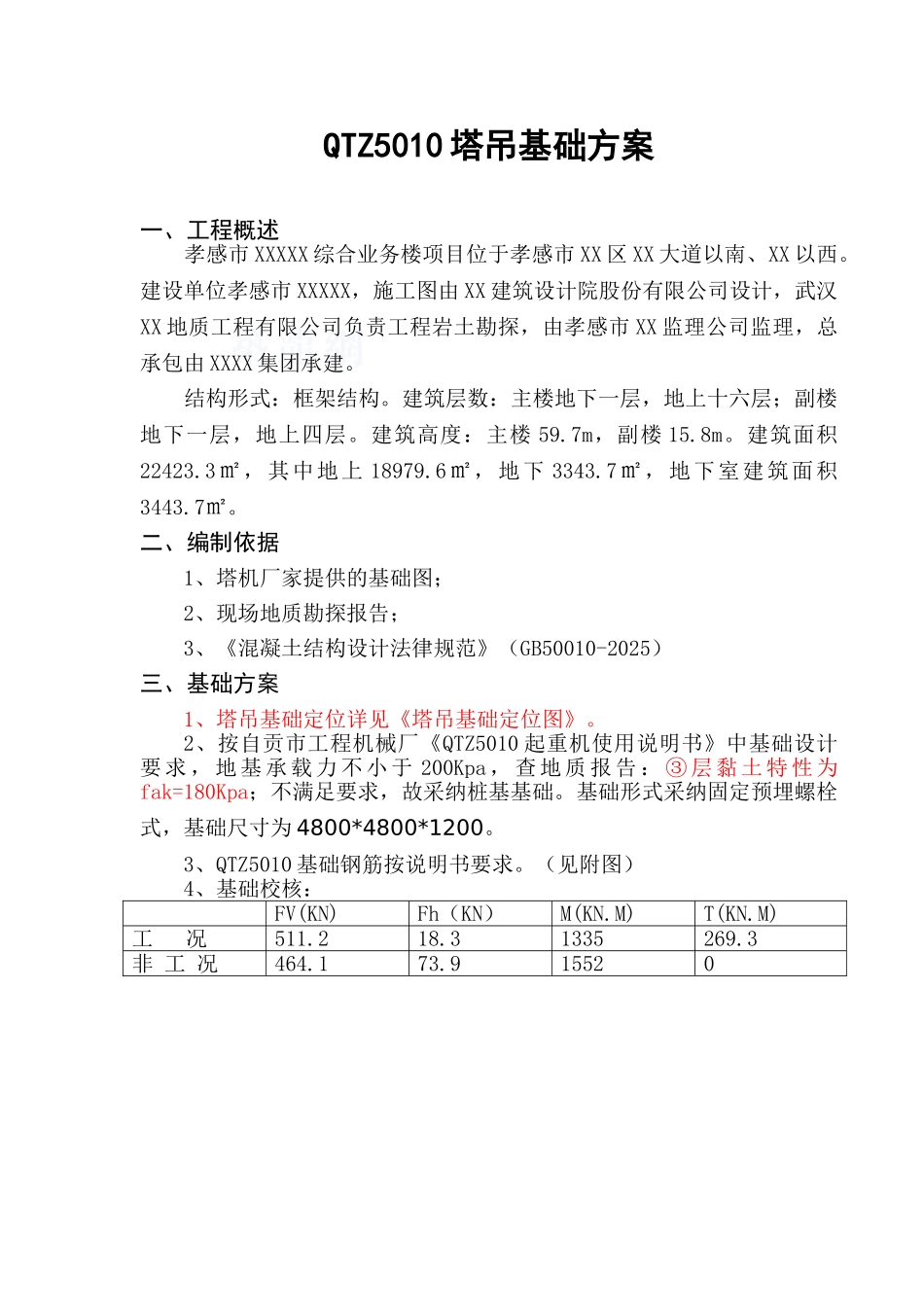

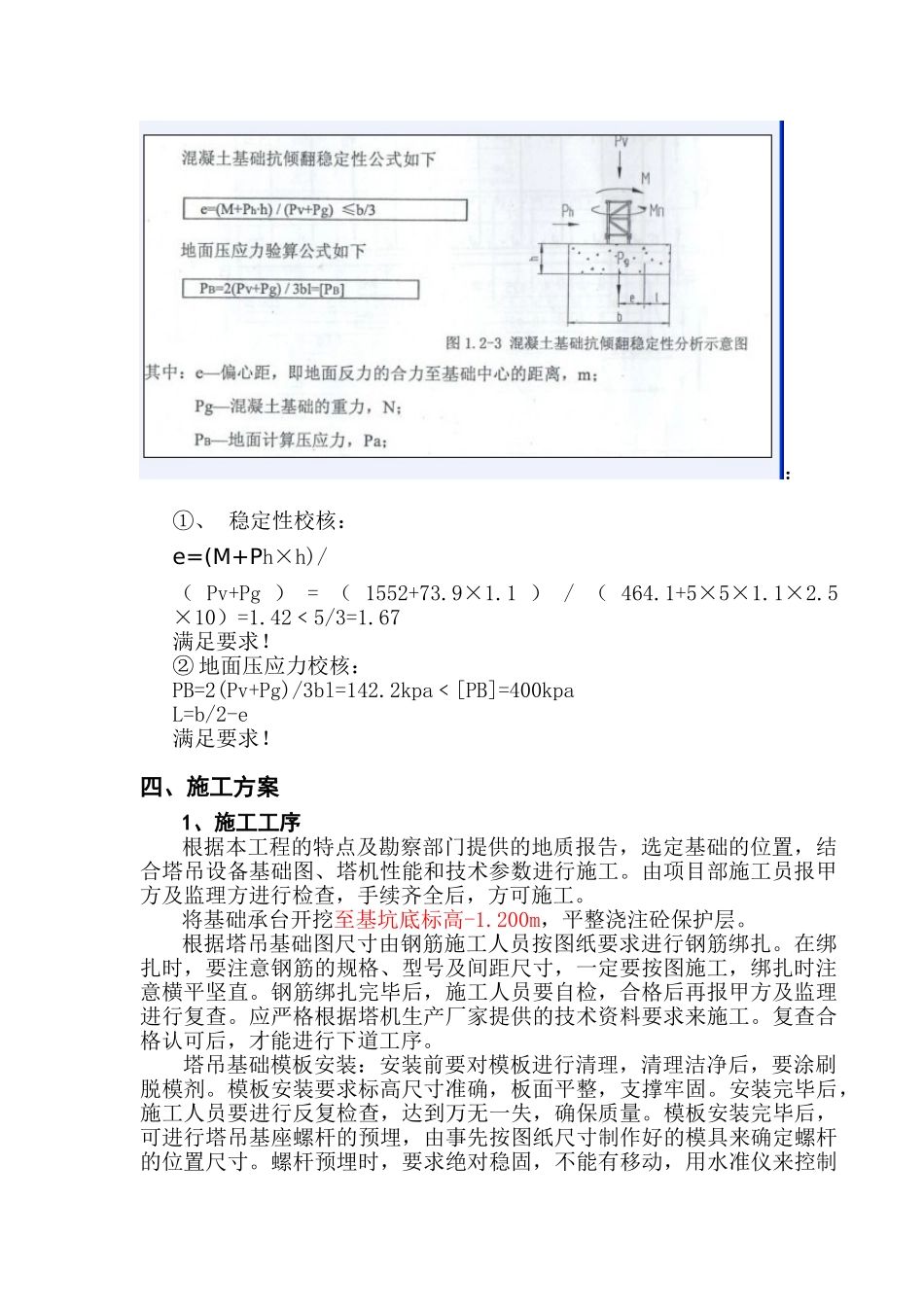

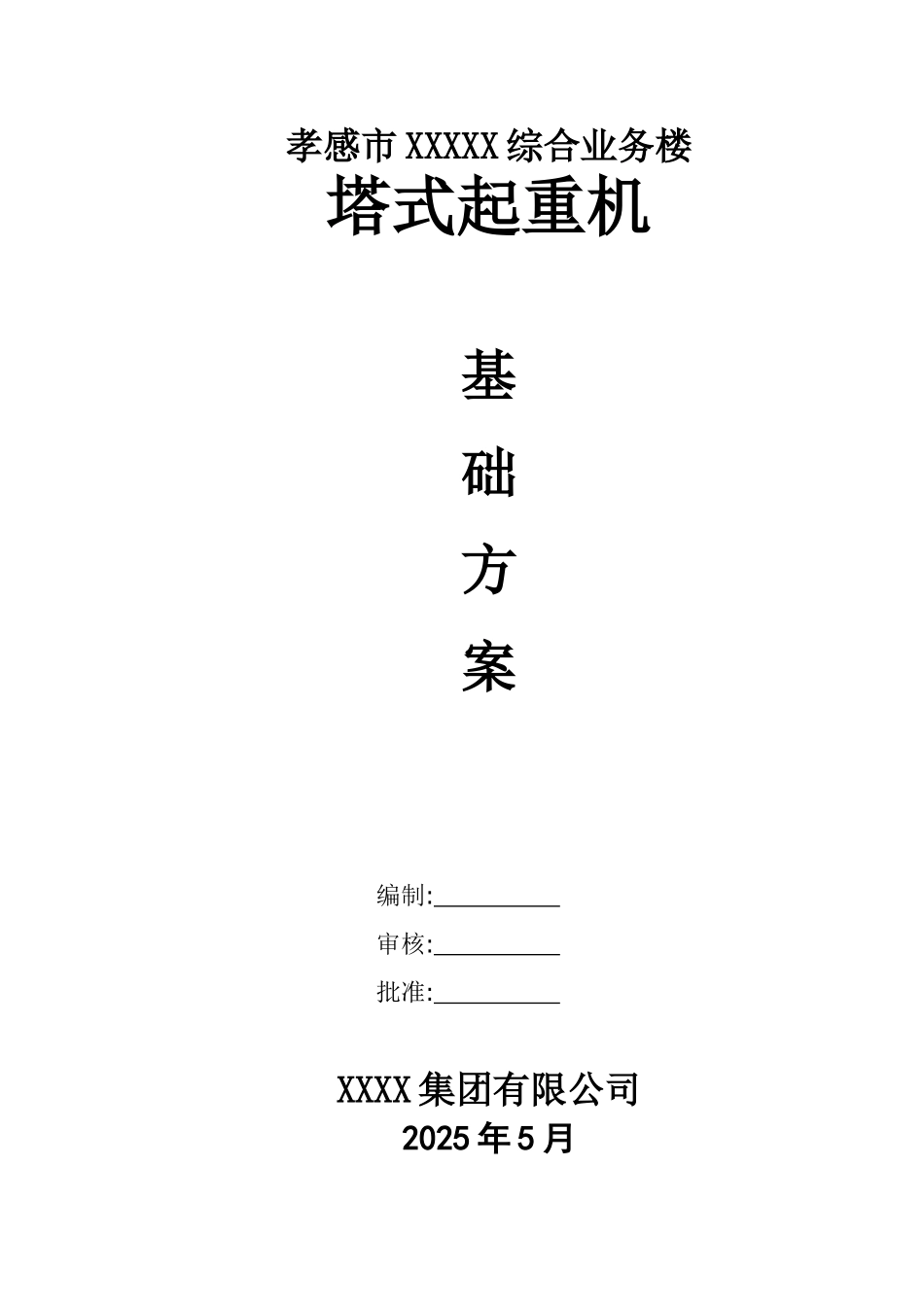

孝感市 XXXXX 综合业务楼塔式起重机基础方案编制: 审核: 批准: XXXX 集团有限公司2025 年 5 月QTZ5010 塔吊基础方案一、工程概述 孝感市 XXXXX 综合业务楼项目位于孝感市 XX 区 XX 大道以南、XX 以西。建设单位孝感市 XXXXX，施工图由 XX 建筑设计院股份有限公司设计，武汉XX 地质工程有限公司负责工程岩土勘探，由孝感市 XX 监理公司监理，总承包由 XXXX 集团承建。 结构形式：框架结构。建筑层数：主楼地下一层，地上十六层；副楼地下一层，地上四层。建筑高度：主楼 59.7m，副楼 15.8m。建筑面积22423.3㎡，其中地上 18979.6㎡，地下 3343.7㎡，地下室建筑面积3443.7㎡。二、编制依据1、塔机厂家提供的基础图；2、现场地质勘探报告；3、《混凝土结构设计法律规范》（GB50010-2025）三、基础方案1、塔吊基础定位详见《塔吊基础定位图》。2、按自贡市工程机械厂《QTZ5010 起重机使用说明书》中基础设计要 求 ， 地 基 承 载 力 不 小 于 200Kpa ， 查 地 质 报 告 ： ③ 层 黏 土 特 性 为fak=180Kpa；不满足要求，故采纳桩基基础。基础形式采纳固定预埋螺栓式，基础尺寸为 4800*4800*1200。3、QTZ5010 基础钢筋按说明书要求。（见附图）4、基础校核：FV(KN)Fh（KN）M(KN.M)T(KN.M)工 况511.218.31335269.3非 工 况464.173.915520：①、 稳定性校核：e=(M+Ph×h)/（ Pv+Pg ） = （ 1552+73.9×1.1 ） / （ 464.1+5×5×1.1×2.5 ×10）=1.42﹤5/3=1.67满足要求！② 地面压应力校核：PB=2(Pv+Pg)/3bl=142.2kpa﹤[PB]=400kpaL=b/2-e 满足要求！四、施工方案1、施工工序根据本工程的特点及勘察部门提供的地质报告，选定基础的位置，结合塔吊设备基础图、塔机性能和技术参数进行施工。由项目部施工员报甲方及监理方进行检查，手续齐全后，方可施工。将基础承台开挖至基坑底标高-1.200m，平整浇注砼保护层。根据塔吊基础图尺寸由钢筋施工人员按图纸要求进行钢筋绑扎。在绑扎时，要注意钢筋的规格、型号及间距尺寸，一定要按图施工，绑扎时注意横平坚直。钢筋绑扎完毕后，施工人员要自检，合格后再报甲方及监理进行复查。应严格根据塔机生产厂家提供的技术资料要求来施工。复查合格认可后，才能进行下道工序。塔吊基础模板安装：安装前要对模板进行清理，清理洁净后，要涂刷脱模剂。模板安装要求标高尺寸准确，板面平整，支撑牢固。安装完毕后，施工人员要进行反复检查，达...
