《爬架钢制外围护施工工法》关键施工技术汇报

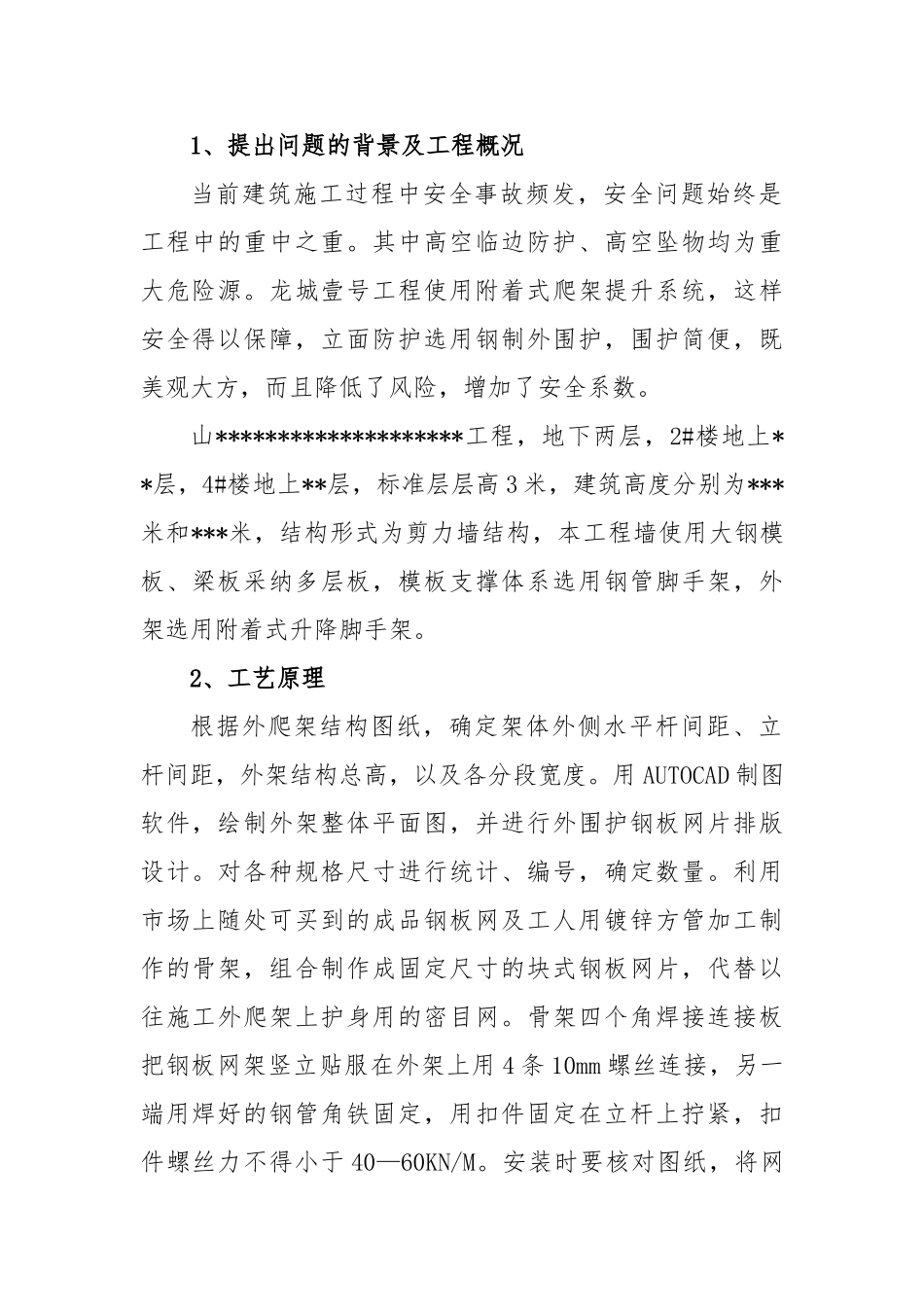

《爬架钢制外围护施工工法》关键技术鉴定资料8888 集团有限公司二零一五年十一月目 录1、提出问题的背景及工程概况2、工艺原理3、工法关键施工技术4、实施效果5、附件 1、提出问题的背景及工程概况当前建筑施工过程中安全事故频发，安全问题始终是工程中的重中之重。其中高空临边防护、高空坠物均为重大危险源。龙城壹号工程使用附着式爬架提升系统，这样安全得以保障，立面防护选用钢制外围护，围护简便，既美观大方，而且降低了风险，增加了安全系数。山********************工程，地下两层，2#楼地上**层，4#楼地上**层，标准层层高 3 米，建筑高度分别为***米和***米，结构形式为剪力墙结构，本工程墙使用大钢模板、梁板采纳多层板，模板支撑体系选用钢管脚手架，外架选用附着式升降脚手架。2、工艺原理根据外爬架结构图纸，确定架体外侧水平杆间距、立杆间距，外架结构总高，以及各分段宽度。用 AUTOCAD 制图软件，绘制外架整体平面图，并进行外围护钢板网片排版设计。对各种规格尺寸进行统计、编号，确定数量。利用市场上随处可买到的成品钢板网及工人用镀锌方管加工制作的骨架，组合制作成固定尺寸的块式钢板网片，代替以往施工外爬架上护身用的密目网。骨架四个角焊接连接板把钢板网架竖立贴服在外架上用 4 条 10mm 螺丝连接，另一端用焊好的钢管角铁固定，用扣件固定在立杆上拧紧，扣件螺丝力不得小于 40—60KN/M。安装时要核对图纸，将网片按排版编号，从下到上，一次安装。安装过程中，每安装一层都要检查整体垂直度及外立面平整度，及时修正，以免影响整体观感效果。3、工法关键施工技术 本施工工法主要结合龙城壹号住宅 2 号楼、4 号楼爬架外围护钢制网片的实际应用，确定本施工工法。3.1 施工流程 3.2 施工方法3.2.1 工程设计、排版3.2.1.1、设计工作由我项目技术部及爬架租赁公司设计部共同完成。3.2.1.2、项目部配备足够的工程技术人员进行翻样、校对、审核、加工工艺性分析，努力保证翻样的进度、质量。工艺文件、工程设计排 版 、 放样原材料下料制作加工编号检查、验收成品堆放吊装运输安装检查矫正3.2.1.3、充分考虑爬架施工方案爬架计算书中荷载的规定，确定设计方案，确保维护钢板网片局部、整体重量不超过爬架设计荷载。3.2.1.4、材料全部选用镀锌钢板网及镀锌方管，保证将来成品的外观质量。3.2.2 放样与下料3.2.2.1、放样（1）根据深化设计图纸和施工工艺的要求，对钢制网片架体进行 1：1 的放...
