《给排水结构》单向板水池顶盖设计任务书2025

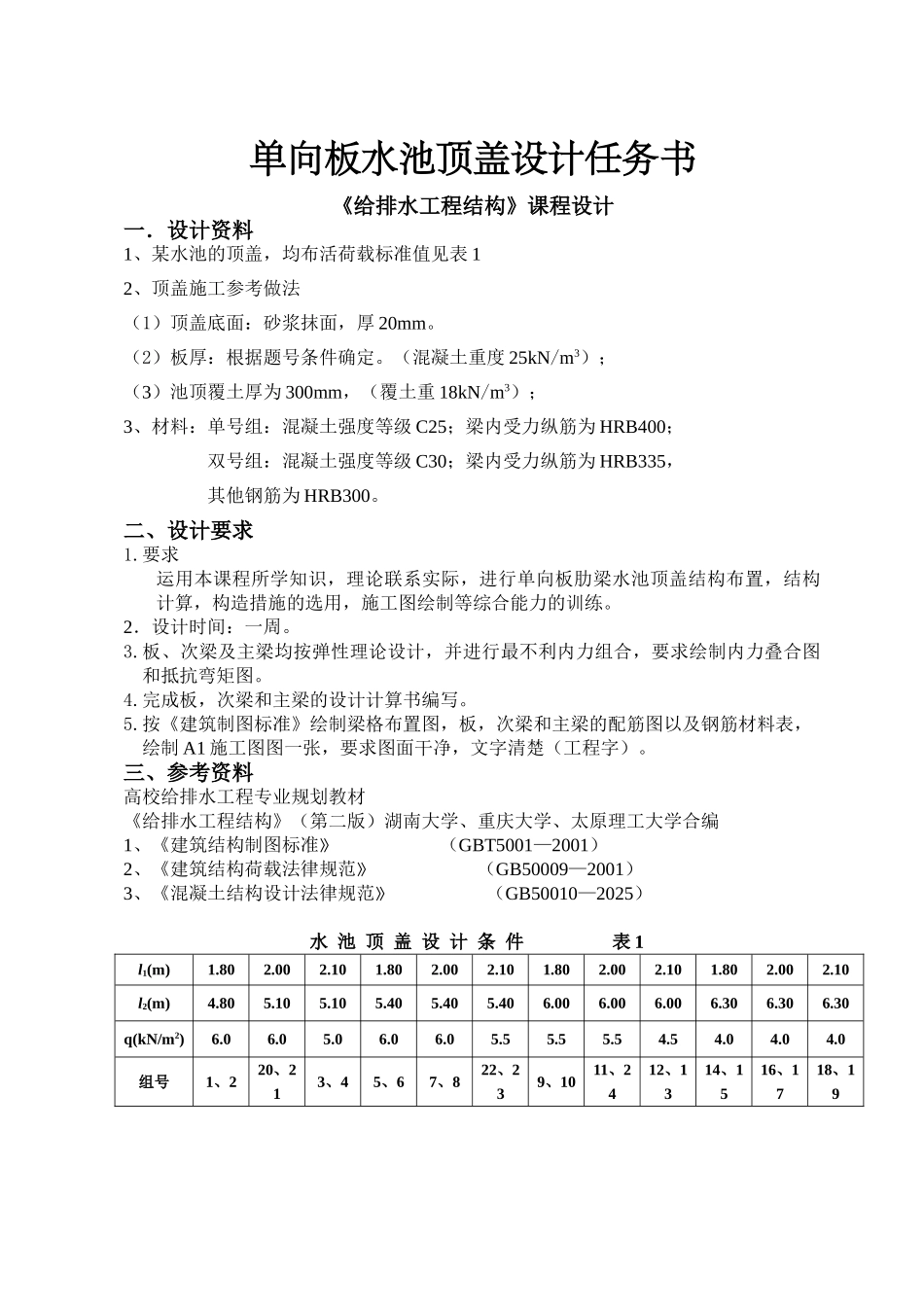

单向板水池顶盖设计任务书《给排水工程结构》课程设计 一．设计资料1、某水池的顶盖，均布活荷载标准值见表 12、顶盖施工参考做法（1）顶盖底面：砂浆抹面，厚 20mm。（2）板厚：根据题号条件确定。（混凝土重度 25kN/m3）；（3）池顶覆土厚为 300mm，（覆土重 18kN/m3）； 3、材料：单号组：混凝土强度等级 C25；梁内受力纵筋为 HRB400；双号组：混凝土强度等级 C30；梁内受力纵筋为 HRB335，其他钢筋为 HRB300。二、设计要求1.要求运用本课程所学知识，理论联系实际，进行单向板肋梁水池顶盖结构布置，结构计算，构造措施的选用，施工图绘制等综合能力的训练。2．设计时间：一周。3.板、次梁及主梁均按弹性理论设计，并进行最不利内力组合，要求绘制内力叠合图和抵抗弯矩图。4.完成板，次梁和主梁的设计计算书编写。5.按《建筑制图标准》绘制梁格布置图，板，次梁和主梁的配筋图以及钢筋材料表，绘制 A1 施工图图一张，要求图面干净，文字清楚（工程字）。三、参考资料高校给排水工程专业规划教材《给排水工程结构》（第二版）湖南大学、重庆大学、太原理工大学合编1、《建筑结构制图标准》 （GBT5001—2001）2、《建筑结构荷载法律规范》 （GB50009—2001）3、《混凝土结构设计法律规范》 （GB50010—2025） 水 池 顶 盖 设 计 条 件 表 1l1(m)1.802.002.101.802.002.101.802.002.101.802.002.10l2(m)4.805.105.105.405.405.406.006.006.006.306.306.30q(kN/m2)6.06.05.06.06.05.55.55.54.54.04.04.0组号1、220、213、45、67、822、239、1011、2412、1314、1516、1718、19现 浇 钢 筋 混 凝 土 水 池 顶 盖课 程 设 计 指 导 现浇单向板肋梁楼盖的设计步骤：1、结构平面布置，并初步拟定板厚和主、次梁的截面尺寸；2、确定梁、板的计算简图；3、梁、板的内力分析；4、截面配筋及构造措施；5、绘制施工图。在单向板肋梁楼盖中，结构平面布置包括：柱网布置、梁格及板的布置。合理的柱网和梁格对楼盖的设计及其适用性、经济效果都有十分重要的意义。一、结构布置1. 板的跨度：一般为 1.7～2.7m。由于实际上不易得到完全相同的计算跨度，故一般将边跨布置得小一些，但跨差不宜超过 10﹪。2. 柱网布置为长方形或正方形。3. 次梁的跨度：一般以 4.0～6.0m 较合理，中间各跨可布置成等跨，若边跨不能与中间各跨相等，可布置得略小一些，但跨差亦不宜超过 10﹪。4. 主梁跨度：一般为 5.0～8.0m。...
