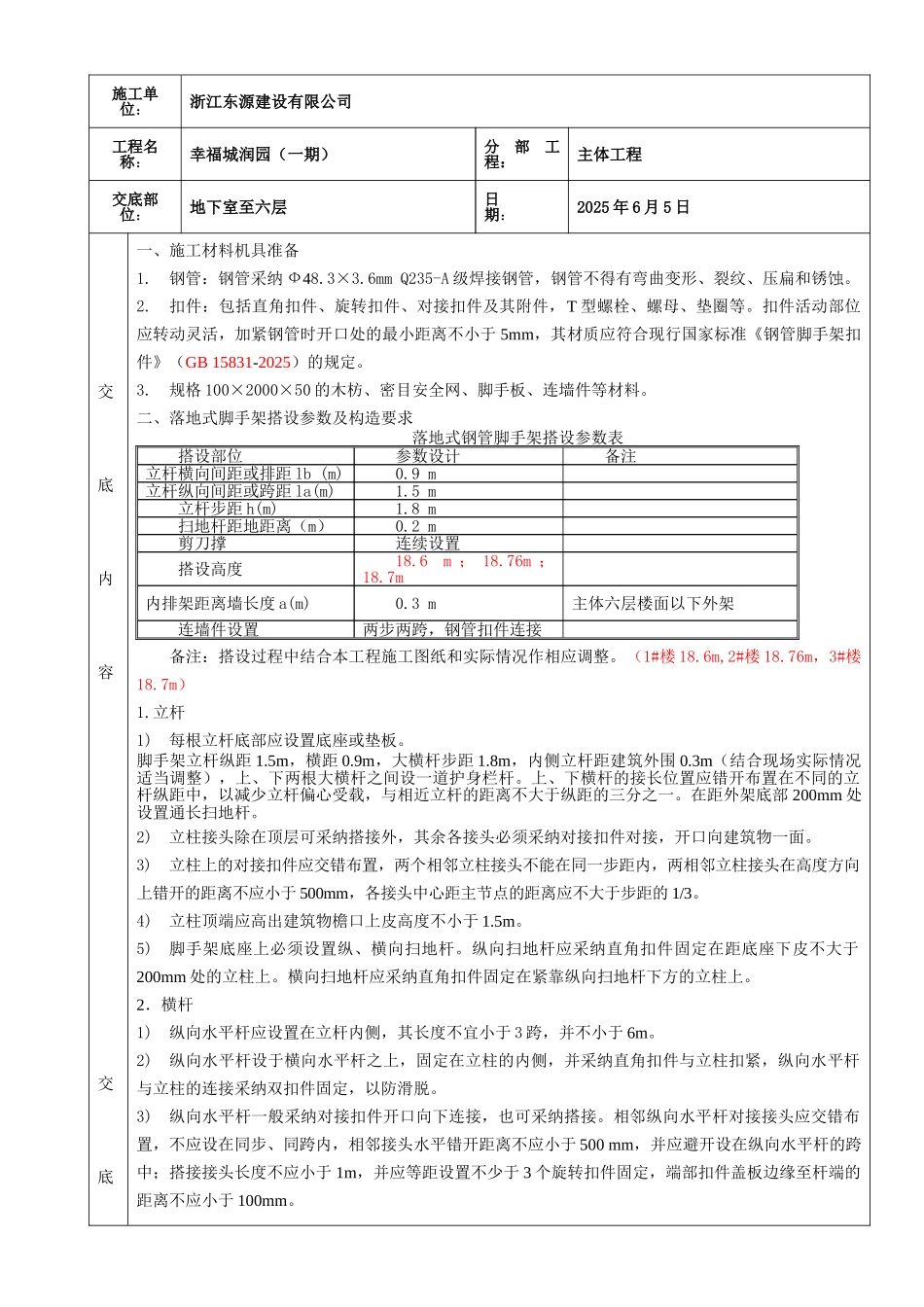

脚手架 分项工程质量技术交底卡GD2301003 30施工单位：浙江东源建设有限公司工程名称：幸福城润园（一期）分部工程：主体工程交底部位：地下室至六层日 期：2025 年 6 月 5 日交底内容交底一、施工材料机具准备1.钢管：钢管采纳 Ф48.3×3.6mm Q235-A 级焊接钢管，钢管不得有弯曲变形、裂纹、压扁和锈蚀。2.扣件：包括直角扣件、旋转扣件、对接扣件及其附件，T 型螺栓、螺母、垫圈等。扣件活动部位应转动灵活，加紧钢管时开口处的最小距离不小于 5mm，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831-2025）的规定。3.规格 100×2000×50 的木枋、密目安全网、脚手板、连墙件等材料。二、落地式脚手架搭设参数及构造要求落地式钢管脚手架搭设参数表搭设部位参数设计备注立杆横向间距或排距 lb (m)0.9 m立杆纵向间距或跨距 la(m)1.5 m立杆步距 h(m)1.8 m扫地杆距地距离（m）0.2 m剪刀撑连续设置搭设高度18.6 m ； 18.76m ；18.7m内排架距离墙长度 a(m)0.3 m主体六层楼面以下外架连墙件设置两步两跨，钢管扣件连接 备注：搭设过程中结合本工程施工图纸和实际情况作相应调整。（1#楼 18.6m,2#楼 18.76m，3#楼18.7m）1.立杆1)每根立杆底部应设置底座或垫板。脚手架立杆纵距 1.5m，横距 0.9m，大横杆步距 1.8m，内侧立杆距建筑外围 0.3m（结合现场实际情况适当调整），上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。在距外架底部 200mm 处设置通长扫地杆。2)立柱接头除在顶层可采纳搭接外，其余各接头必须采纳对接扣件对接，开口向建筑物一面。3)立柱上的对接扣件应交错布置，两个相邻立柱接头不能在同一步距内，两相邻立柱接头在高度方向上错开的距离不应小于 500mm，各接头中心距主节点的距离应不大于步距的 1/3。4)立柱顶端应高出建筑物檐口上皮高度不小于 1.5m。5)脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座下皮不大于200mm 处的立柱上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立柱上。2．横杆1)纵向水平杆应设置在立杆内侧，其长度不宜小于 3 跨，并不小于 6m。2)纵向水平杆设于横向水平杆之上，固定在立柱的内侧，并采纳直角扣件与立柱扣紧，纵向水平杆与立柱的连接采纳双扣件固定，以防滑脱。3)纵向水平杆一般采纳对接扣件开口向下连...
