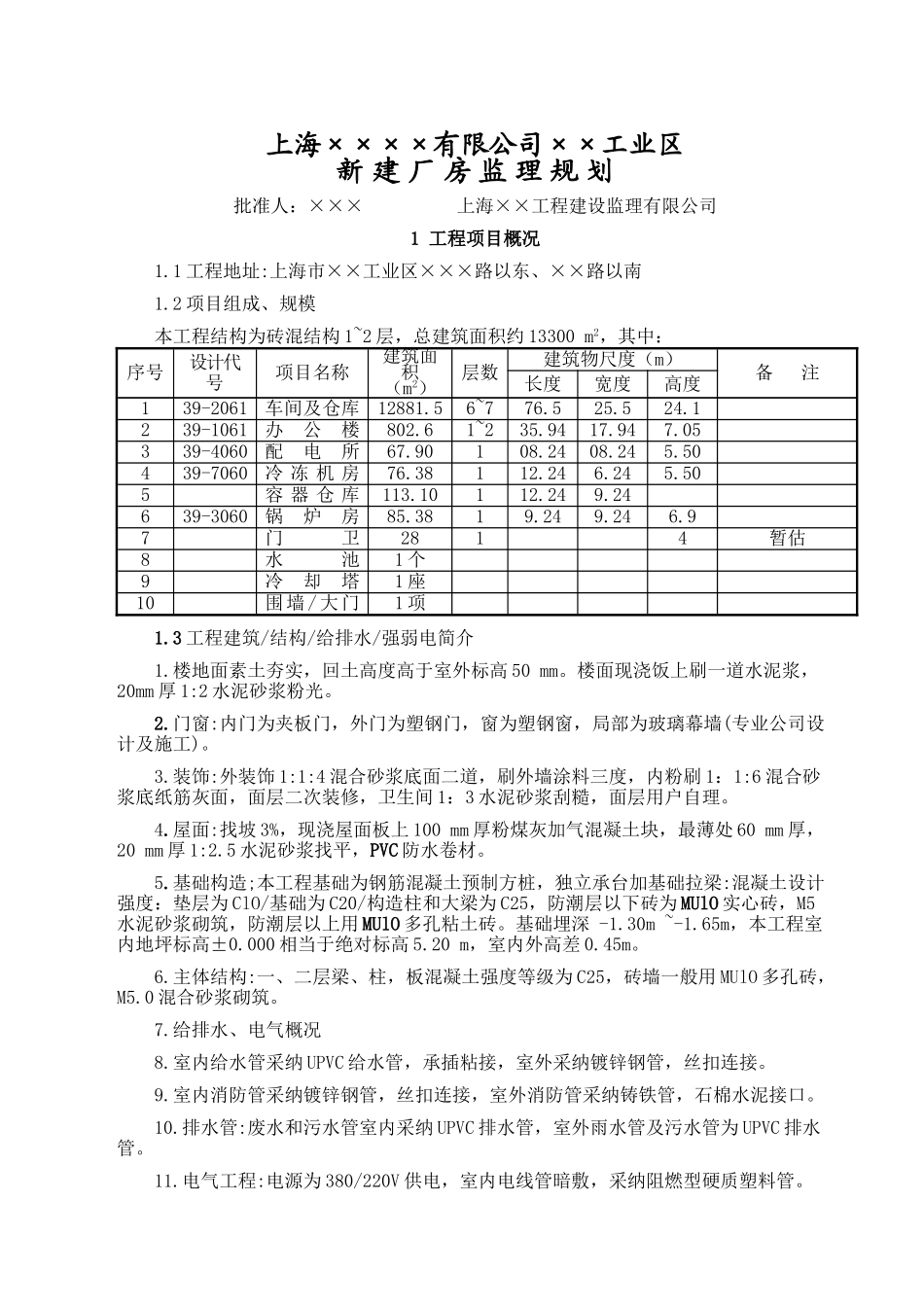

上海××××有限公司××工业区 新 建 厂 房 监 理 规 划批准人：××× 上海××工程建设监理有限公司1 工程项目概况1.1 工程地址:上海市××工业区×××路以东、××路以南1.2 项目组成、规模本工程结构为砖混结构 1~2 层，总建筑面积约 13300 m2，其中：序号设计代号项目名称建筑面积（m2）层数建筑物尺度（m）备 注长度宽度高度139-2061车间及仓库12881.56~776.525.524.1239-1061办公楼802.61~235.9417.947.05339-4060配电所67.90108.2408.245.50439-7060冷 冻 机 房76.38112.246.245.505容 器 仓 库113.10112.249.24639-3060锅炉房85.3819.249.246.97门卫2814暂估8水池1 个9冷却塔1 座10围墙 / 大门1 项1.3 工程建筑/结构/给排水/强弱电简介1.楼地面素土夯实，回土高度高于室外标高 50 mm。楼面现浇饭上刷一道水泥浆，20mm 厚 1:2 水泥砂浆粉光。2.门窗:内门为夹板门，外门为塑钢门，窗为塑钢窗，局部为玻璃幕墙(专业公司设计及施工)。3.装饰:外装饰 1:1:4 混合砂浆底面二道，刷外墙涂料三度，内粉刷 1：1:6 混合砂浆底纸筋灰面，面层二次装修，卫生间 1：3 水泥砂浆刮糙，面层用户自理。4.屋面:找坡 3%，现浇屋面板上 100 mm 厚粉煤灰加气混凝土块，最薄处 60 mm 厚，20 mm 厚 1:2.5 水泥砂浆找平，PVC 防水卷材。5.基础构造;本工程基础为钢筋混凝土预制方桩，独立承台加基础拉梁:混凝土设计强度：垫层为 ClO/基础为 C20/构造柱和大梁为 C25，防潮层以下砖为 MUlO 实心砖，M5水泥砂浆砌筑，防潮层以上用 MUlO 多孔粘土砖。基础埋深 -1.30m ~-1.65m，本工程室内地坪标高±0.000 相当于绝对标高 5.20 m，室内外高差 0.45m。6.主体结构:一、二层梁、柱，板混凝土强度等级为 C25，砖墙一般用 MUlO 多孔砖，M5.0 混合砂浆砌筑。7.给排水、电气概况8.室内给水管采纳 UPVC 给水管，承插粘接，室外采纳镀锌钢管，丝扣连接。9.室内消防管采纳镀锌钢管，丝扣连接，室外消防管采纳铸铁管，石棉水泥接口。10.排水管:废水和污水管室内采纳 UPVC 排水管，室外雨水管及污水管为 UPVC 排水管。11.电气工程:电源为 380/220V 供电，室内电线管暗敷，采纳阻燃型硬质塑料管。1.4 工程特点概述总平面示意图（另详）此项目 10 个子项，建筑结构并不复杂，但是使用功能齐全，工艺复杂。因此施工对设备安装必须给预充分的注意。2 监理工作范围监理阶段和范围：根据建设单位的委...
