上海大厦机电空调工程施工组织设计

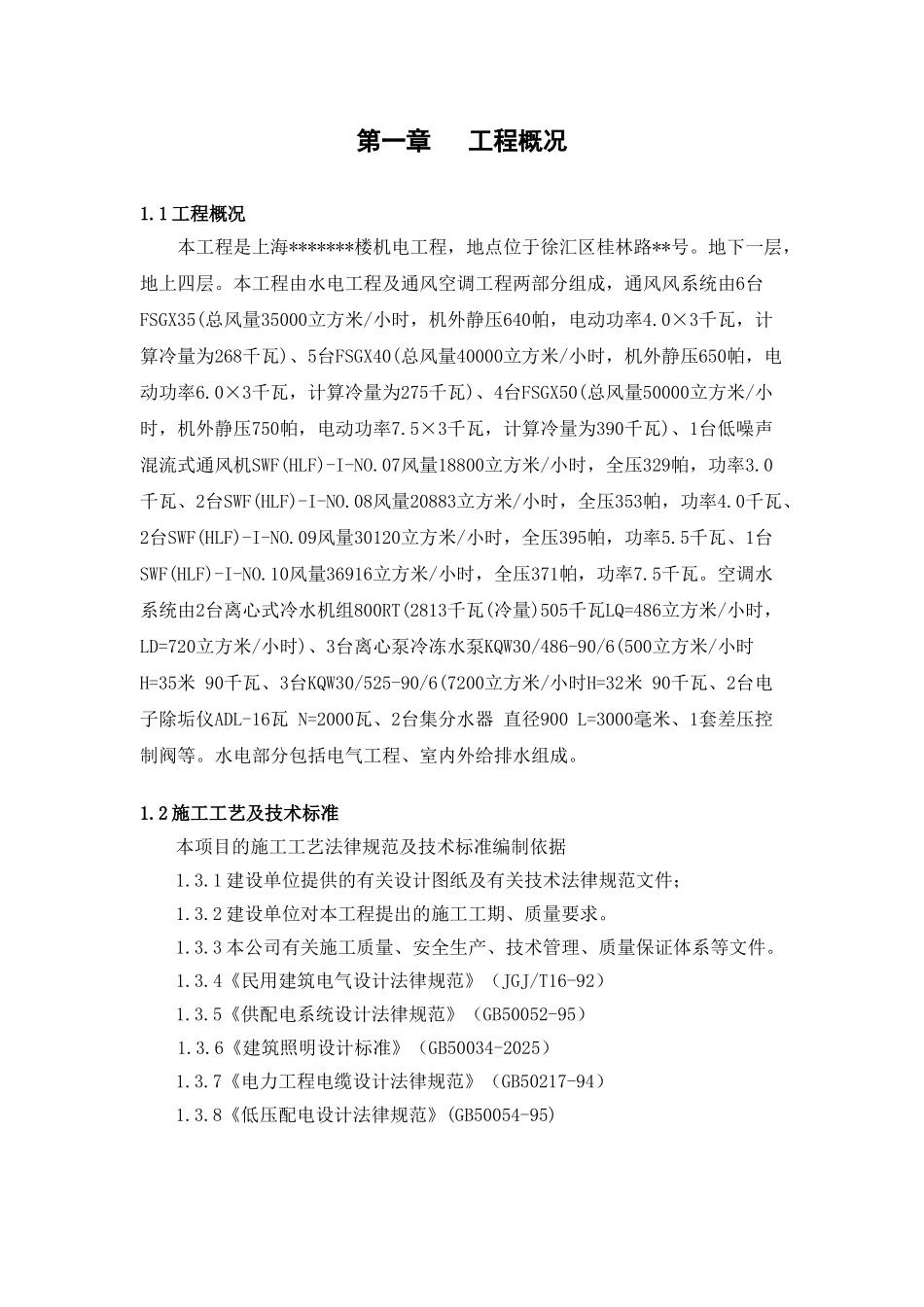

第一章 工程概况1.1 工程概况本工程是上海*******楼机电工程，地点位于徐汇区桂林路**号。地下一层，地上四层。本工程由水电工程及通风空调工程两部分组成，通风风系统由6台FSGX35(总风量35000立方米/小时，机外静压640帕，电动功率4.0×3千瓦，计算冷量为268千瓦)、5台FSGX40(总风量40000立方米/小时，机外静压650帕，电动功率6.0×3千瓦，计算冷量为275千瓦)、4台FSGX50(总风量50000立方米/小时，机外静压750帕，电动功率7.5×3千瓦，计算冷量为390千瓦)、1台低噪声混流式通风机SWF(HLF)-I-NO.07风量18800立方米/小时，全压329帕，功率3.0千瓦、2台SWF(HLF)-I-NO.08风量20883立方米/小时，全压353帕，功率4.0千瓦、2台SWF(HLF)-I-NO.09风量30120立方米/小时，全压395帕，功率5.5千瓦、1台SWF(HLF)-I-NO.10风量36916立方米/小时，全压371帕，功率7.5千瓦。空调水系统由2台离心式冷水机组800RT(2813千瓦(冷量)505千瓦LQ=486立方米/小时，LD=720立方米/小时)、3台离心泵冷冻水泵KQW30/486-90/6(500立方米/小时H=35米 90千瓦、3台KQW30/525-90/6(7200立方米/小时H=32米 90千瓦、2台电子除垢仪ADL-16瓦 N=2000瓦、2台集分水器 直径900 L=3000毫米、1套差压控制阀等。水电部分包括电气工程、室内外给排水组成。1.2 施工工艺及技术标准 本项目的施工工艺法律规范及技术标准编制依据1.3.1 建设单位提供的有关设计图纸及有关技术法律规范文件；1.3.2 建设单位对本工程提出的施工工期、质量要求。 1.3.3 本公司有关施工质量、安全生产、技术管理、质量保证体系等文件。1.3.4《民用建筑电气设计法律规范》（JGJ/T16-92）1.3.5《供配电系统设计法律规范》（GB50052-95） 1.3.6《建筑照明设计标准》（GB50034-2025）1.3.7《电力工程电缆设计法律规范》（GB50217-94） 1.3.8《低压配电设计法律规范》(GB50054-95)第二章 工程人员安排及选用机具2.1 工程人员排布工 种预埋阶段（人）制作安装阶段（人）镶接调试阶段（人）估计外来人员（人）电 工12303530管 工5354035通风工2181512电焊工2443其 他1222总 计228996822.2 施工所选用的机械设备数量及类型清单序号机械设备名称品牌数量用电量产地1主配电柜上海2上海2分配电柜 220V上海6上海3直流电焊机沪工40.6KW/台上海4沟通电焊机沪工61.1KW／台上海5电锤 220V博世150.63KW 7 台德国6磨光机 220V龙牌100.73KW／台上海7电钻 220V日立150.3KW／台日本8剪板机甬工13／台宁波9单平咬口...
