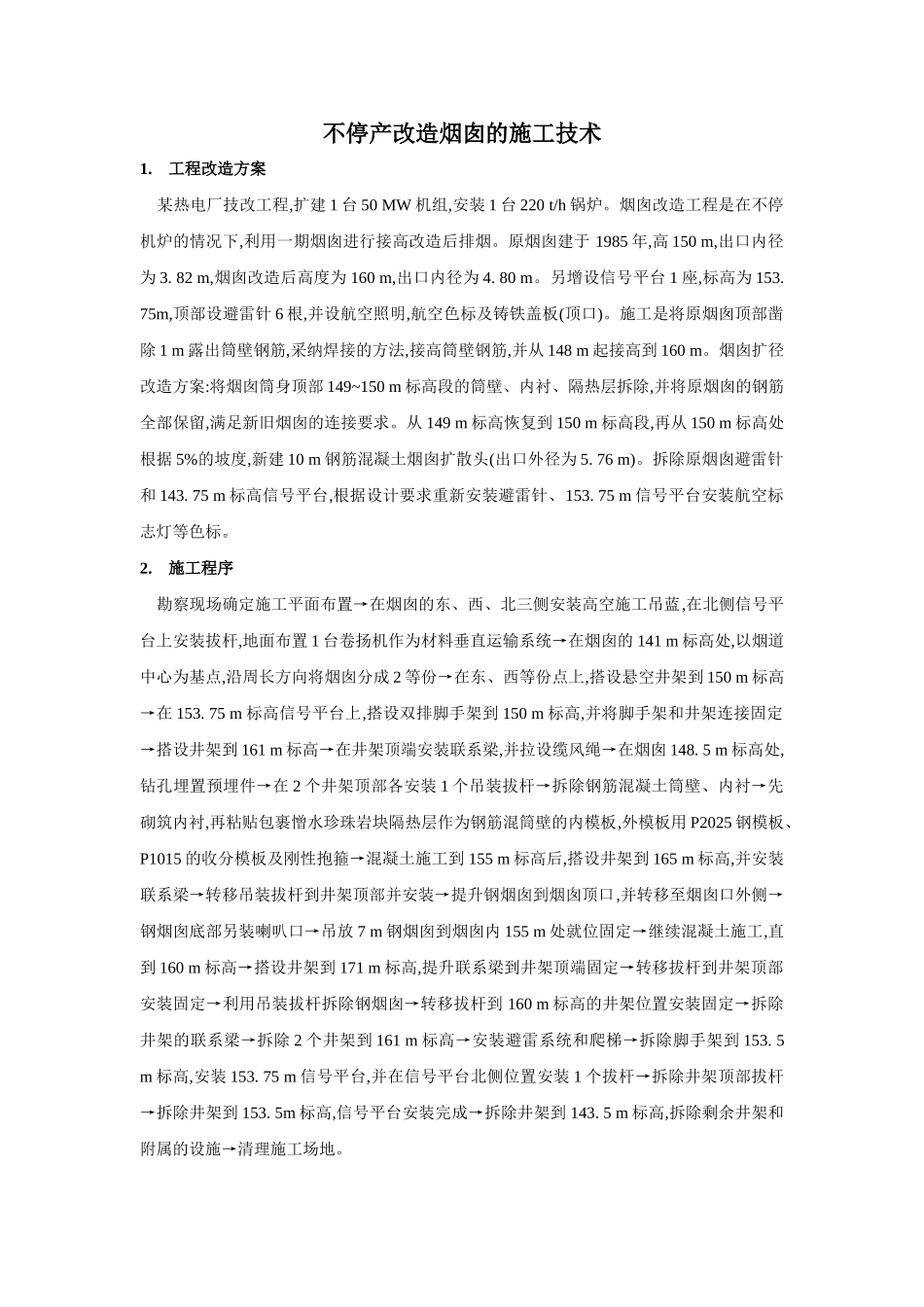

不停产改造烟囱的施工技术

不停产改造烟囱的施工技术1. 工程改造方案 某热电厂技改工程,扩建 1 台 50 MW 机组,安装 1 台 220 t/h 锅炉。烟囱改造工程是在不停机炉的情况下,利用一期烟囱进行接高改造后排烟。原烟囱建于 1985 年,高 150 m,出口内径为 3. 82 m,烟囱改造后高度为 160 m,出口内径为 4. 80 m。另增设信号平台 1 座,标高为 153. 75m,顶部设避雷针 6 根,并设航空照明,航空色标及铸铁盖板(顶口)。施工是将原烟囱顶部凿除 1 m 露出筒壁钢筋,采纳焊接的方法,接高筒壁钢筋,并从 148 m 起接高到 160 m。烟囱扩径改造方案:将烟囱筒身顶部 149~150 m 标高段的筒壁、内衬、隔热层拆除,并将原烟囱的钢筋全部保留,满足新旧烟囱的连接要求。从 149 m 标高恢复到 150 m 标高段,再从 150 m 标高处根据 5%的坡度,新建 10 m 钢筋混凝土烟囱扩散头(出口外径为 5. 76 m)。拆除原烟囱避雷针和 143. 75 m 标高信号平台,根据设计要求重新安装避雷针、153. 75 m 信号平台安装航空标志灯等色标。 2. 施工程序 勘察现场确定施工平面布置→在烟囱的东、西、北三侧安装高空施工吊蓝,在北侧信号平台上安装拔杆,地面布置 1 台卷扬机作为材料垂直运输系统→在烟囱的 141 m 标高处,以烟道中心为基点,沿周长方向将烟囱分成 2 等份→在东、西等份点上,搭设悬空井架到 150 m 标高→在 153. 75 m 标高信号平台上,搭设双排脚手架到 150 m 标高,并将脚手架和井架连接固定→搭设井架到 161 m 标高→在井架顶端安装联系梁,并拉设缆风绳→在烟囱 148. 5 m 标高处,钻孔埋置预埋件→在 2 个井架顶部各安装 1 个吊装拔杆→拆除钢筋混凝土筒壁、内衬→先砌筑内衬,再粘贴包裹憎水珍珠岩块隔热层作为钢筋混筒壁的内模板,外模板用 P2025 钢模板、P1015 的收分模板及刚性抱箍→混凝土施工到 155 m 标高后,搭设井架到 165 m 标高,并安装联系梁→转移吊装拔杆到井架顶部并安装→提升钢烟囱到烟囱顶口,并转移至烟囱口外侧→钢烟囱底部另装喇叭口→吊放 7 m 钢烟囱到烟囱内 155 m 处就位固定→继续混凝土施工,直到 160 m 标高→搭设井架到 171 m 标高,提升联系梁到井架顶端固定→转移拔杆到井架顶部安装固定→利用吊装拔杆拆除钢烟囱→转移拔杆到 160 m 标高的井架位置安装固定→拆除井架的联系梁→拆除 2 个井架到 161 m 标高→安装避雷系统和爬梯→拆除脚手架到 153. 5 m 标高,安...
