不规则圆弧形曲线放线精度控制2

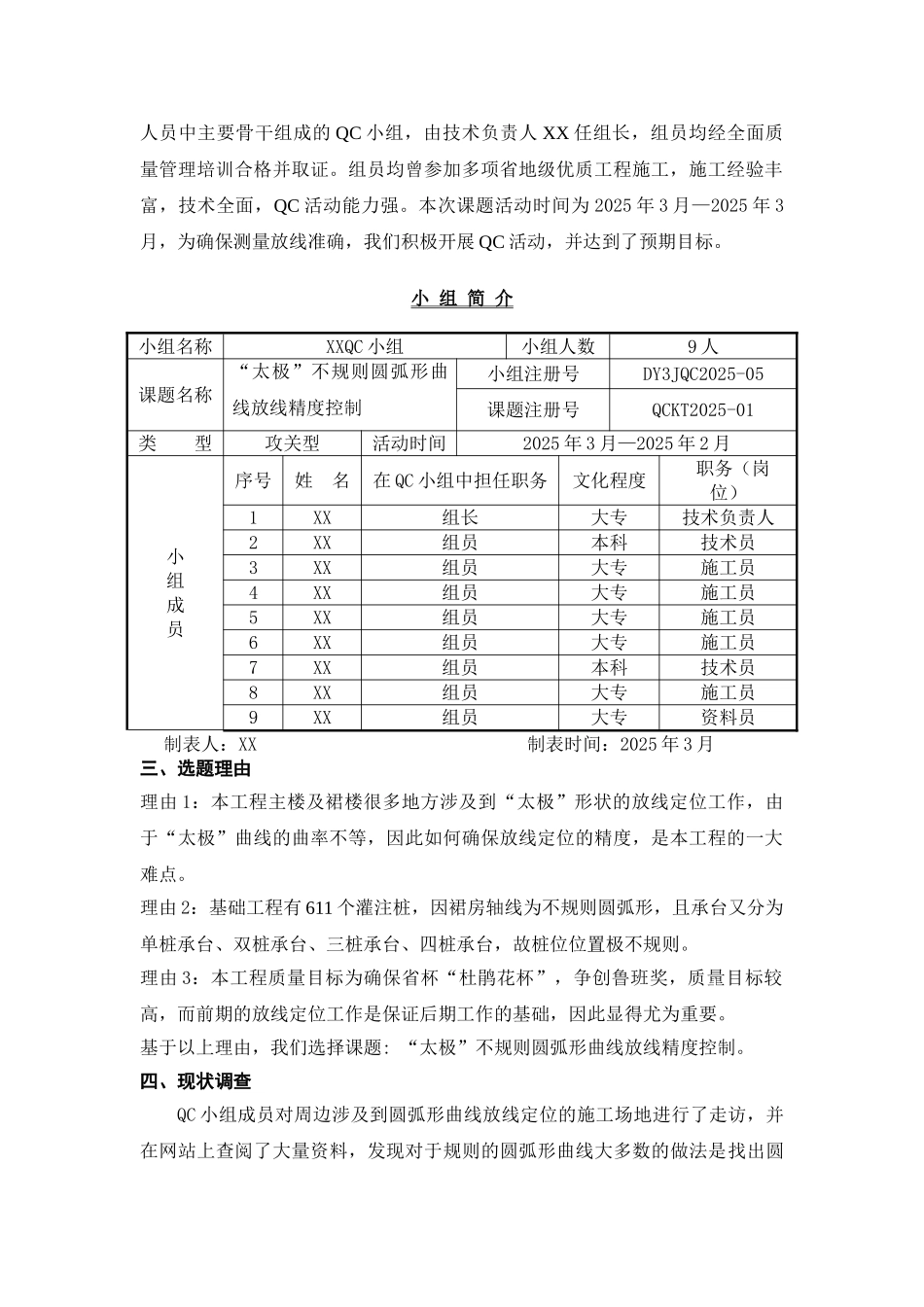

“太极”不规则圆弧形曲线放线精度控制 XXQC 小组一、工程概况XX 市中医医院南院门急诊、医技及住院大楼工程位于 XX 市 XX 交叉处西侧，总建筑面积 70206m2（其中地下室 12738 m2 ) 。由 XX 市中医医院建设，XX 省XX 建筑工程有限公司施工总承包，XX 工程设计事务所设计，XX 勘察院勘察，XX工程咨询监理有限公司监理。门急诊、医技楼地上为五层，地下一层；住院大楼地上为二十层，地下二层。建筑总高 94.2 米，整个建筑类似太极图形。二、小组概况为了争创鲁班奖优质工程，本工程开工之初便组建了由项目部、施工班组人员中主要骨干组成的 QC 小组，由技术负责人 XX 任组长，组员均经全面质量管理培训合格并取证。组员均曾参加多项省地级优质工程施工，施工经验丰富，技术全面，QC 活动能力强。本次课题活动时间为 2025 年 3 月—2025 年 3月，为确保测量放线准确，我们积极开展 QC 活动，并达到了预期目标。小 组 简 介小组名称XXQC 小组小组人数9 人课题名称“太极”不规则圆弧形曲线放线精度控制小组注册号DY3JQC2025-05课题注册号QCKT2025-01类 型攻关型活动时间2025 年 3 月—2025 年 2 月小组成员序号姓 名在 QC 小组中担任职务文化程度 职务（岗位）1XX组长大专技术负责人2XX组员本科技术员3XX组员大专施工员4XX组员大专施工员5XX组员大专施工员6XX组员大专施工员7XX组员本科技术员8XX组员大专施工员9XX组员大专资料员制表人：XX 制表时间：2025 年 3 月 三、选题理由理由 1：本工程主楼及裙楼很多地方涉及到“太极”形状的放线定位工作，由于“太极”曲线的曲率不等，因此如何确保放线定位的精度，是本工程的一大难点。理由 2：基础工程有 611 个灌注桩，因裙房轴线为不规则圆弧形，且承台又分为单桩承台、双桩承台、三桩承台、四桩承台，故桩位位置极不规则。理由 3：本工程质量目标为确保省杯“杜鹃花杯”，争创鲁班奖，质量目标较高，而前期的放线定位工作是保证后期工作的基础，因此显得尤为重要。基于以上理由，我们选择课题: “太极”不规则圆弧形曲线放线精度控制。四、现状调查QC 小组成员对周边涉及到圆弧形曲线放线定位的施工场地进行了走访，并在网站上查阅了大量资料，发现对于规则的圆弧形曲线大多数的做法是找出圆心位置，用坐标法放线，对于不规则的圆弧形曲线则是以弦带弧的近似方法。前者的精确度基本可以控制在法律规范允许范围之内，而后者所产生的偏差往...
