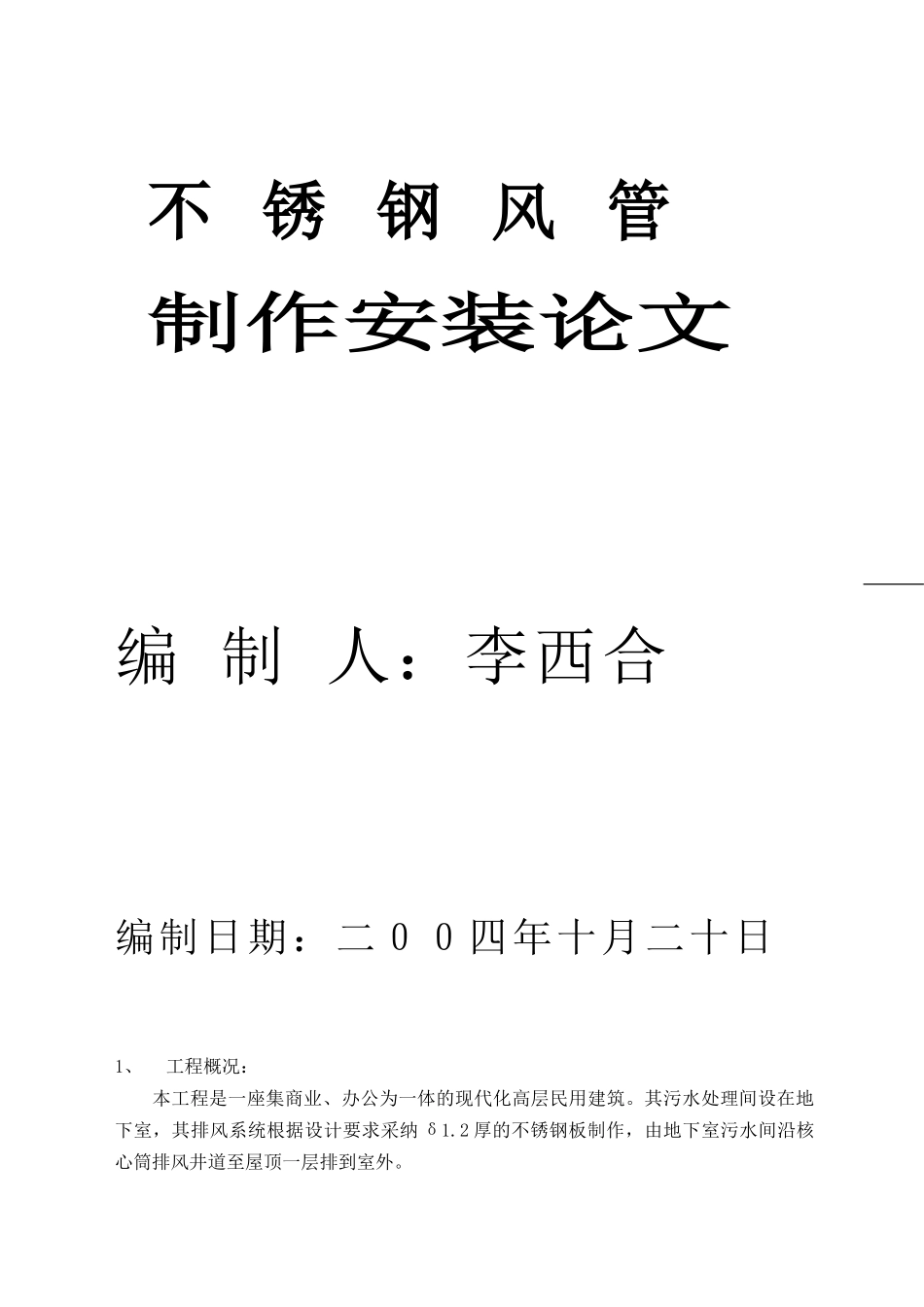

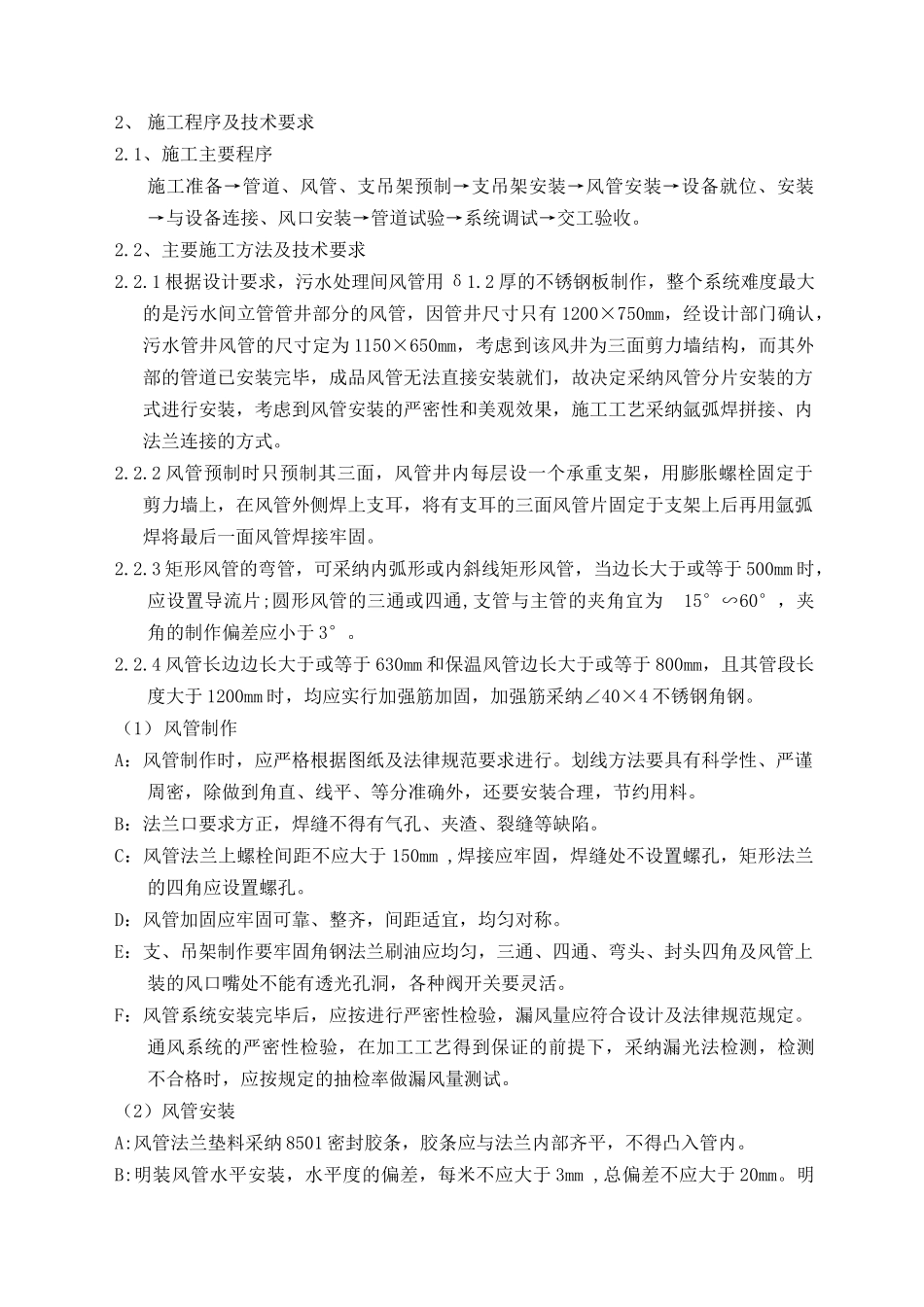

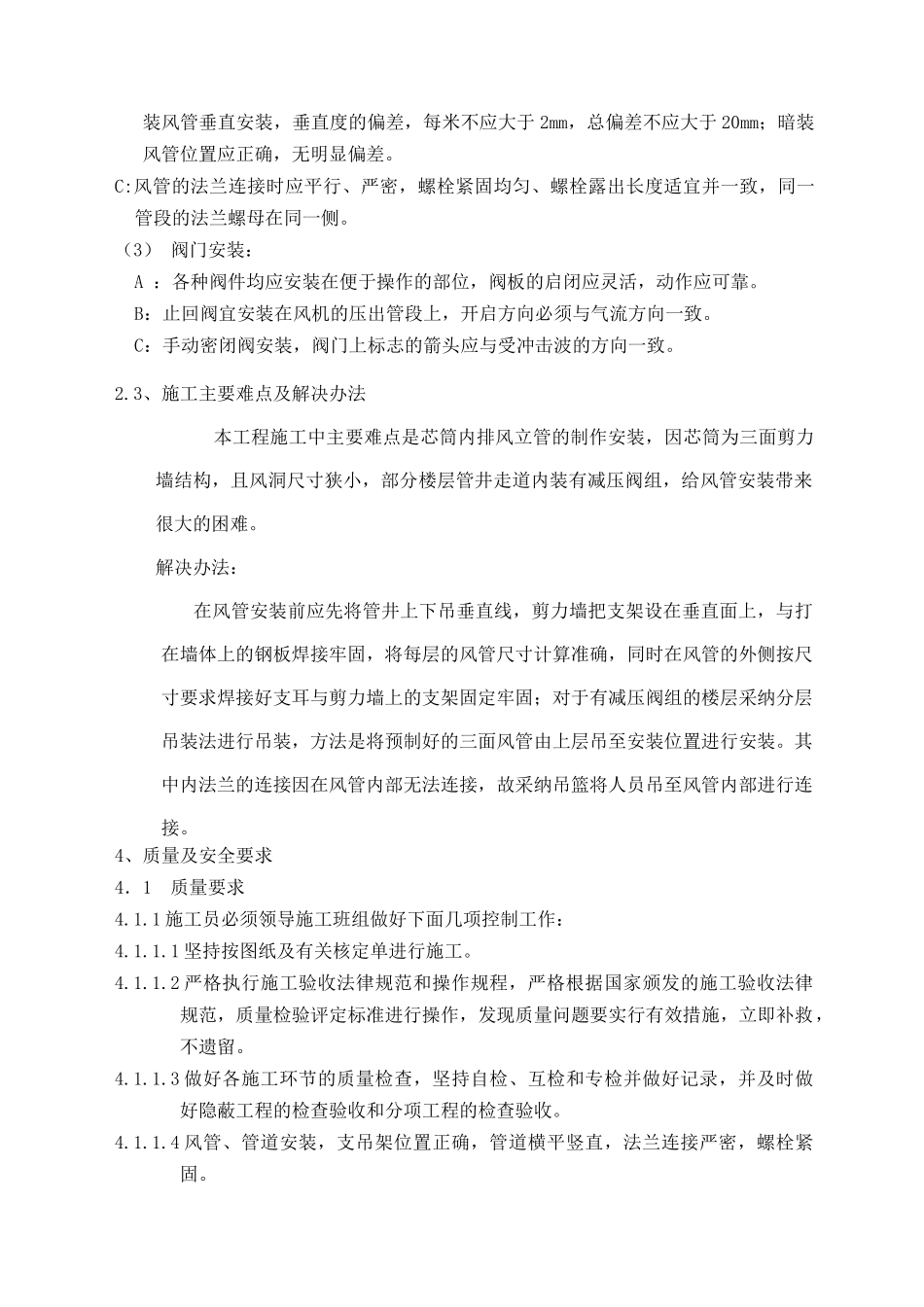

不 锈 钢 风 管制作安装论文编 制 人：李西合 编制日期：二００四年十月二十日1、 工程概况：本工程是一座集商业、办公为一体的现代化高层民用建筑。其污水处理间设在地下室，其排风系统根据设计要求采纳 δ1.2 厚的不锈钢板制作，由地下室污水间沿核心筒排风井道至屋顶一层排到室外。2、 施工程序及技术要求2.1、施工主要程序施工准备→管道、风管、支吊架预制→支吊架安装→风管安装→设备就位、安装→与设备连接、风口安装→管道试验→系统调试→交工验收。2.2、主要施工方法及技术要求2.2.1 根据设计要求，污水处理间风管用 δ1.2 厚的不锈钢板制作，整个系统难度最大的是污水间立管管井部分的风管，因管井尺寸只有 1200×750mm，经设计部门确认，污水管井风管的尺寸定为 1150×650mm，考虑到该风井为三面剪力墙结构，而其外部的管道已安装完毕，成品风管无法直接安装就们，故决定采纳风管分片安装的方式进行安装，考虑到风管安装的严密性和美观效果，施工工艺采纳氩弧焊拼接、内法兰连接的方式。2.2.2 风管预制时只预制其三面，风管井内每层设一个承重支架，用膨胀螺栓固定于剪力墙上，在风管外侧焊上支耳，将有支耳的三面风管片固定于支架上后再用氩弧焊将最后一面风管焊接牢固。2.2.3 矩形风管的弯管，可采纳内弧形或内斜线矩形风管，当边长大于或等于 500mm 时，应设置导流片;圆形风管的三通或四通,支管与主管的夹角宜为 15°∽60°，夹角的制作偏差应小于 3°。2.2.4 风管长边边长大于或等于 630mm 和保温风管边长大于或等于 800mm，且其管段长度大于 1200mm 时，均应实行加强筋加固，加强筋采纳∠40×4 不锈钢角钢。（1）风管制作A：风管制作时，应严格根据图纸及法律规范要求进行。划线方法要具有科学性、严谨周密，除做到角直、线平、等分准确外，还要安装合理，节约用料。B：法兰口要求方正，焊缝不得有气孔、夹渣、裂缝等缺陷。C：风管法兰上螺栓间距不应大于 150mm ,焊接应牢固，焊缝处不设置螺孔，矩形法兰的四角应设置螺孔。D：风管加固应牢固可靠、整齐，间距适宜，均匀对称。E：支、吊架制作要牢固角钢法兰刷油应均匀，三通、四通、弯头、封头四角及风管上装的风口嘴处不能有透光孔洞，各种阀开关要灵活。F：风管系统安装完毕后，应按进行严密性检验，漏风量应符合设计及法律规范规定。通风系统的严密性检验，在加工工艺得到保证的前提下，采纳漏光法检测，检测不合格时，应按规定的抽检率做漏...
