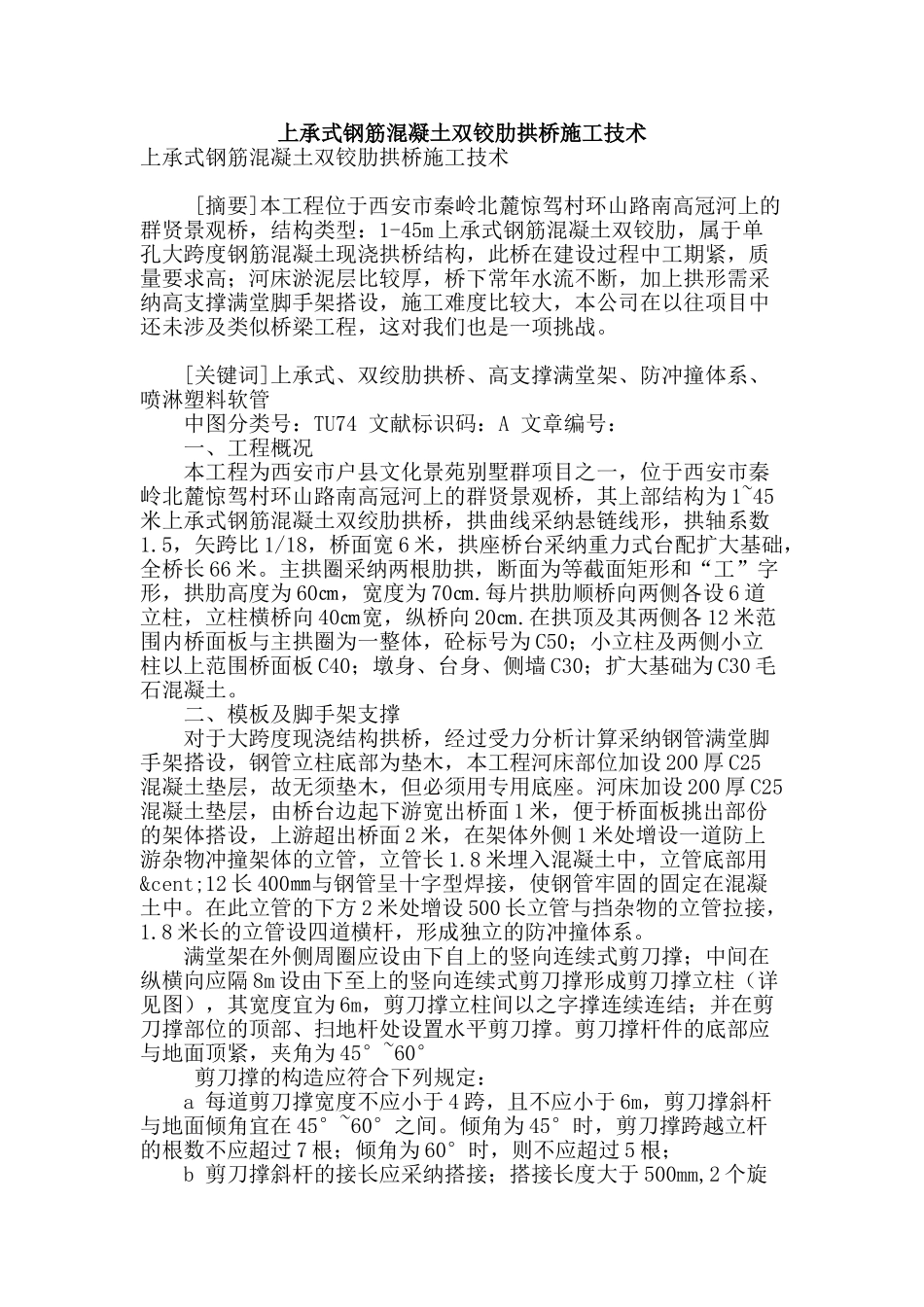

上承式钢筋混凝土双铰肋拱桥施工技术上承式钢筋混凝土双铰肋拱桥施工技术 [摘要]本工程位于西安市秦岭北麓惊驾村环山路南高冠河上的群贤景观桥，结构类型：1-45m 上承式钢筋混凝土双铰肋，属于单孔大跨度钢筋混凝土现浇拱桥结构，此桥在建设过程中工期紧，质量要求高；河床淤泥层比较厚，桥下常年水流不断，加上拱形需采纳高支撑满堂脚手架搭设，施工难度比较大，本公司在以往项目中还未涉及类似桥梁工程，这对我们也是一项挑战。 [关键词]上承式、双绞肋拱桥、高支撑满堂架、防冲撞体系、喷淋塑料软管 中图分类号：TU74 文献标识码：A 文章编号： 一、工程概况 本工程为西安市户县文化景苑别墅群项目之一，位于西安市秦岭北麓惊驾村环山路南高冠河上的群贤景观桥，其上部结构为 1~45米上承式钢筋混凝土双绞肋拱桥，拱曲线采纳悬链线形，拱轴系数1.5，矢跨比 1/18，桥面宽 6 米，拱座桥台采纳重力式台配扩大基础，全桥长 66 米。主拱圈采纳两根肋拱，断面为等截面矩形和“工”字形，拱肋高度为 60㎝，宽度为 70㎝.每片拱肋顺桥向两侧各设 6 道立柱，立柱横桥向 40㎝宽，纵桥向 20㎝.在拱顶及其两侧各 12 米范围内桥面板与主拱圈为一整体，砼标号为 C50；小立柱及两侧小立柱以上范围桥面板 C40；墩身、台身、侧墙 C30；扩大基础为 C30 毛石混凝土。 二、模板及脚手架支撑 对于大跨度现浇结构拱桥，经过受力分析计算采纳钢管满堂脚手架搭设，钢管立柱底部为垫木，本工程河床部位加设 200 厚 C25混凝土垫层，故无须垫木，但必须用专用底座。河床加设 200 厚 C25混凝土垫层，由桥台边起下游宽出桥面 1 米，便于桥面板挑出部份的架体搭设，上游超出桥面 2 米，在架体外侧 1 米处增设一道防上游杂物冲撞架体的立管，立管长 1.8 米埋入混凝土中，立管底部用¢12 长 400㎜与钢管呈十字型焊接，使钢管牢固的固定在混凝土中。在此立管的下方 2 米处增设 500 长立管与挡杂物的立管拉接，1.8 米长的立管设四道横杆，形成独立的防冲撞体系。 满堂架在外侧周圈应设由下自上的竖向连续式剪刀撑；中间在纵横向应隔 8m 设由下至上的竖向连续式剪刀撑形成剪刀撑立柱（详见图），其宽度宜为 6m，剪刀撑立柱间以之字撑连续连结；并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底部应与地面顶紧，夹角为 45°~60° 剪刀撑的构造应符合下列规定： a 每道剪刀撑宽度不应小于 4 跨，且不应...
