东广场高支模施工方案

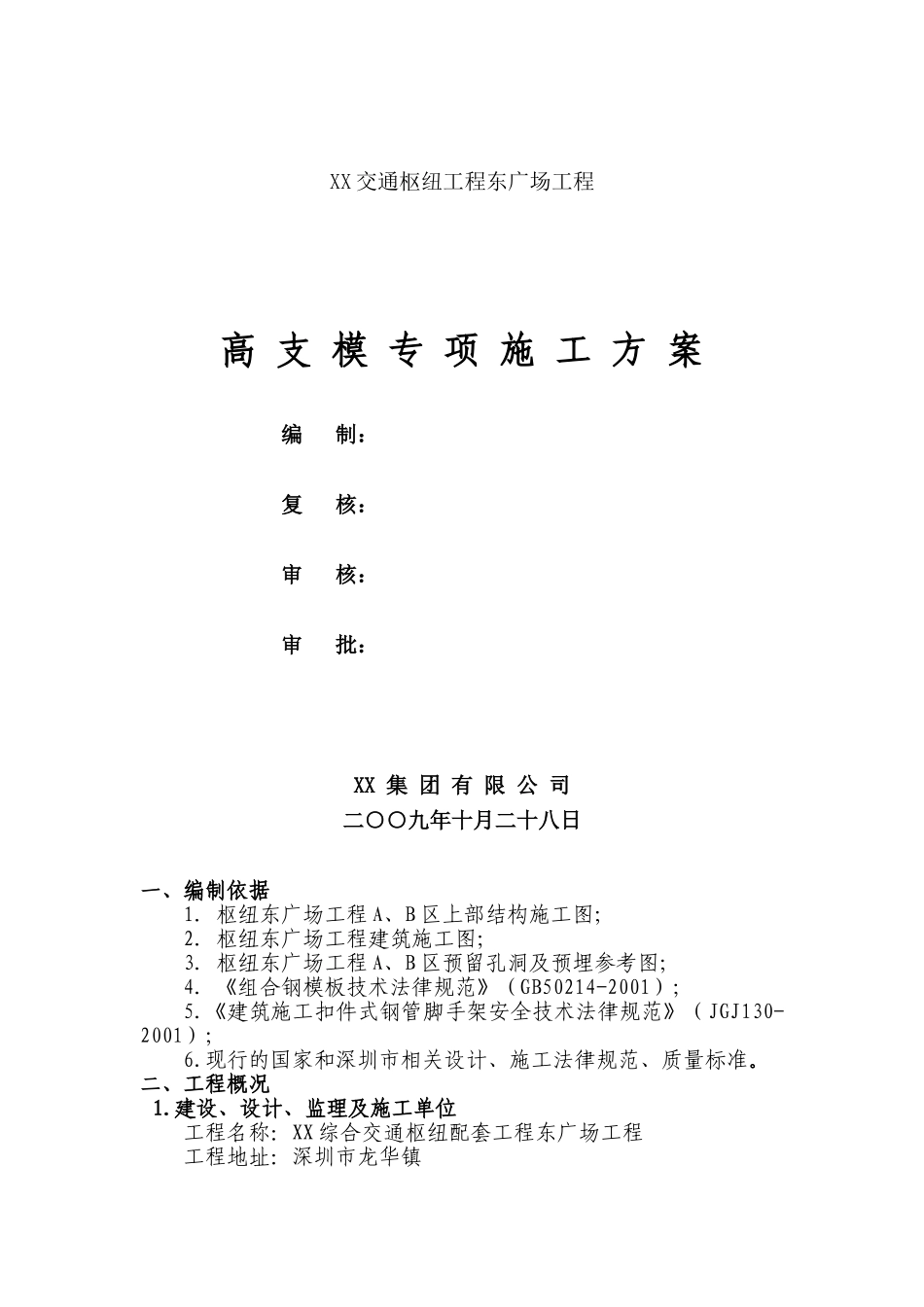

XX 交通枢纽工程东广场工程高 支 模 专 项 施 工 方 案编 制： 复 核：审 核：审 批：XX 集 团 有 限 公 司二○○九年十月二十八日一、编制依据1．枢纽东广场工程 A、B 区上部结构施工图；2．枢纽东广场工程建筑施工图；3．枢纽东广场工程 A、B 区预留孔洞及预埋参考图；4．《组合钢模板技术法律规范》（GB50214-2001）；5.《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）；6.现行的国家和深圳市相关设计、施工法律规范、质量标准。二、工程概况1.建设、设计、监理及施工单位工程名称：XX 综合交通枢纽配套工程东广场工程工程地址：深圳市龙华镇建设单位：深圳市地铁公司设计单位：北京城建设计讨论总院有限责任公司监理单位：中煤邯郸中原建设监理咨询责任有限公司施工单位：XX 集团有限公司2.工程简介本工程位于深圳市龙华镇二线扩展区的中部地区，XX 国铁站房以东，为 XX 综合交通枢纽的配套工程，整个平面通过伸缩缝划分为A、B、C、D、E、F 六个大的区域（F 区包含 F1、F2 两个结构单元），整个场地呈 T 形，我项目部施工区域为 A、B 区。A、B 区是 XX 综合交通枢纽的配套工程中的出租车站场区域，结 构 形 式 为 钢 筋 混 凝 土 框 架 结 构 。 其 中 A 区 平 面 尺 寸 为113m×109m，占地面积 12317m2，建筑层数为地面以上五层，建筑面积 42000m2，总高度 29.1m；B 区平面尺寸为 73.9m×122.5m，占地面积 9052.75m2，建筑层数为地面以上三层，建筑面积 21200 m2，总高度 19.3m。施工范围为 1～16 轴和 D1～S 轴之间区域,在 10～11 和 16～17 轴之间各设置一道伸缩缝,施工区域内有电缆夹层一座、消防水池一座，汽车坡道 7 条。本区剪力墙厚 400mm，高 5.95m；立柱尺寸多样，共 15 种，以 0.9×0.9m 和 1.0×1.0m 为主；梁形式多种多样，200mm×500mm ～500mm×1200mm 等不同规格；楼层板统一厚度为 0.15cm。3．地质水文概况根据现场踏勘以及相关地质勘测情况，本工程场地内主要分部有人工填土层、第四系全新统坡洪积含角砾粘土层、第四系上更新统计冲洪积泥炭质粉质粘土层及粗砂层，以及第四系残积砾质粉质粘土层，下伏基岩为燕山期粗粒花岗岩。 深圳市的气候属亚热带季风气候，每年 5-10 月为雨季。本场地地下水按赋存条件主要为孔隙水及基岩裂隙水。经勘察探明地下水位埋深 3.65～4.50m，水位高程 71.10～73.40m，水位变...
