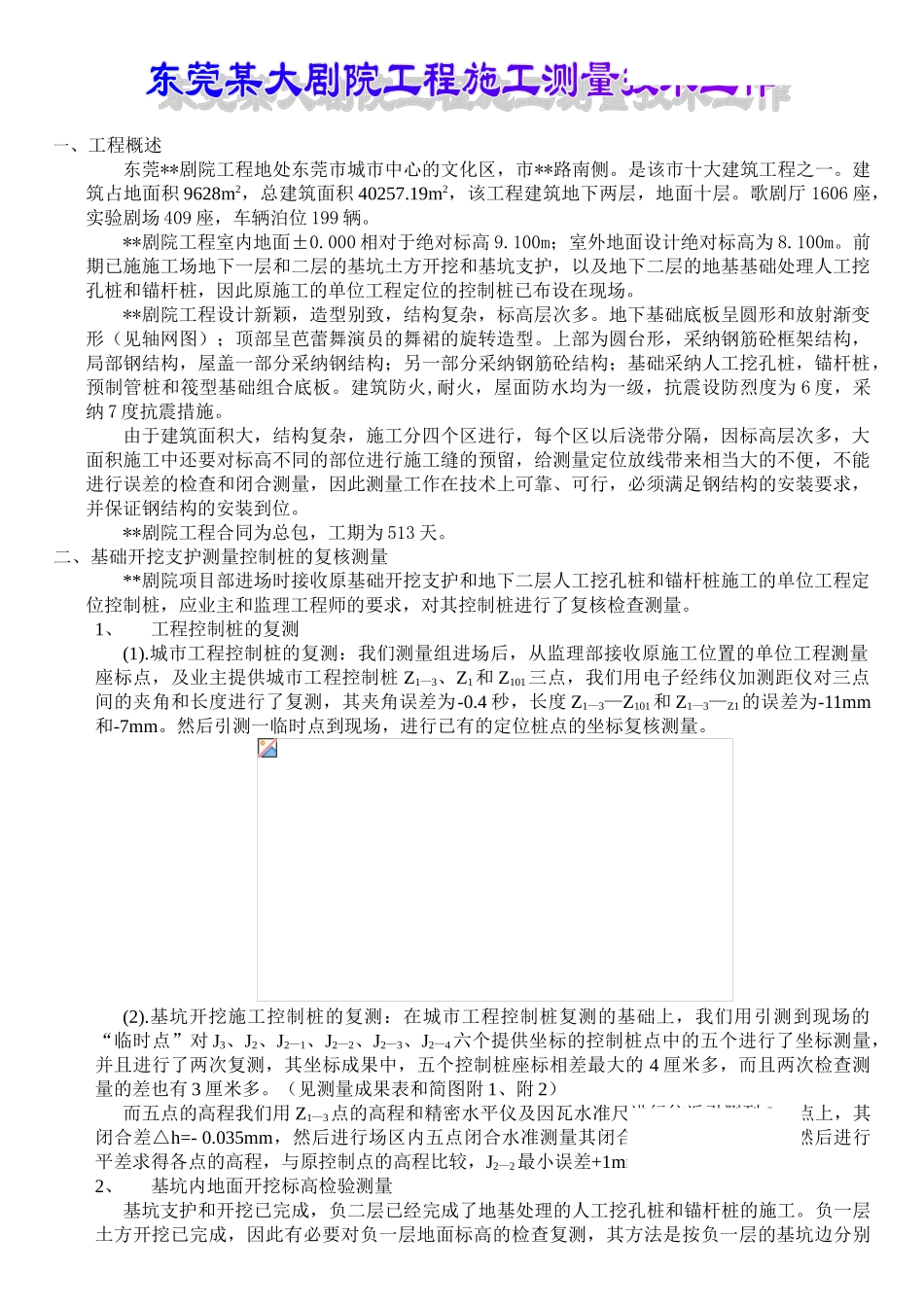

一、工程概述东莞**剧院工程地处东莞市城市中心的文化区，市**路南侧。是该市十大建筑工程之一。建筑占地面积 9628m2，总建筑面积 40257.19m2，该工程建筑地下两层，地面十层。歌剧厅 1606 座，实验剧场 409 座，车辆泊位 199 辆。**剧院工程室内地面±0.000 相对于绝对标高 9.100m；室外地面设计绝对标高为 8.100m。前期已施施工场地下一层和二层的基坑土方开挖和基坑支护，以及地下二层的地基基础处理人工挖孔桩和锚杆桩，因此原施工的单位工程定位的控制桩已布设在现场。**剧院工程设计新颖，造型别致，结构复杂，标高层次多。地下基础底板呈圆形和放射渐变形（见轴网图）；顶部呈芭蕾舞演员的舞裙的旋转造型。上部为圆台形，采纳钢筋砼框架结构，局部钢结构，屋盖一部分采纳钢结构；另一部分采纳钢筋砼结构；基础采纳人工挖孔桩，锚杆桩，预制管桩和筏型基础组合底板。建筑防火,耐火，屋面防水均为一级，抗震设防烈度为 6 度，采纳 7 度抗震措施。由于建筑面积大，结构复杂，施工分四个区进行，每个区以后浇带分隔，因标高层次多，大面积施工中还要对标高不同的部位进行施工缝的预留，给测量定位放线带来相当大的不便，不能进行误差的检查和闭合测量，因此测量工作在技术上可靠、可行，必须满足钢结构的安装要求，并保证钢结构的安装到位。**剧院工程合同为总包，工期为 513 天。二、基础开挖支护测量控制桩的复核测量**剧院项目部进场时接收原基础开挖支护和地下二层人工挖孔桩和锚杆桩施工的单位工程定位控制桩，应业主和监理工程师的要求，对其控制桩进行了复核检查测量。1、工程控制桩的复测(1).城市工程控制桩的复测：我们测量组进场后，从监理部接收原施工位置的单位工程测量座标点，及业主提供城市工程控制桩 Z1—3、Z1和 Z101三点，我们用电子经纬仪加测距仪对三点间的夹角和长度进行了复测，其夹角误差为-0.4 秒，长度 Z1—3—Z101和 Z1—3—Z1的误差为-11mm和-7mm。然后引测一临时点到现场，进行已有的定位桩点的坐标复核测量。(2).基坑开挖施工控制桩的复测：在城市工程控制桩复测的基础上，我们用引测到现场的“临时点”对 J3、J2、J2—1、J2—2、J2—3、J2—4六个提供坐标的控制桩点中的五个进行了坐标测量，并且进行了两次复测，其坐标成果中，五个控制桩座标相差最大的 4 厘米多，而且两次检查测量的差也有 3 厘米多。（见测量成果表和简图附 1、附 2）而五点的高程我们用 Z1—3点的高程和精密水...
