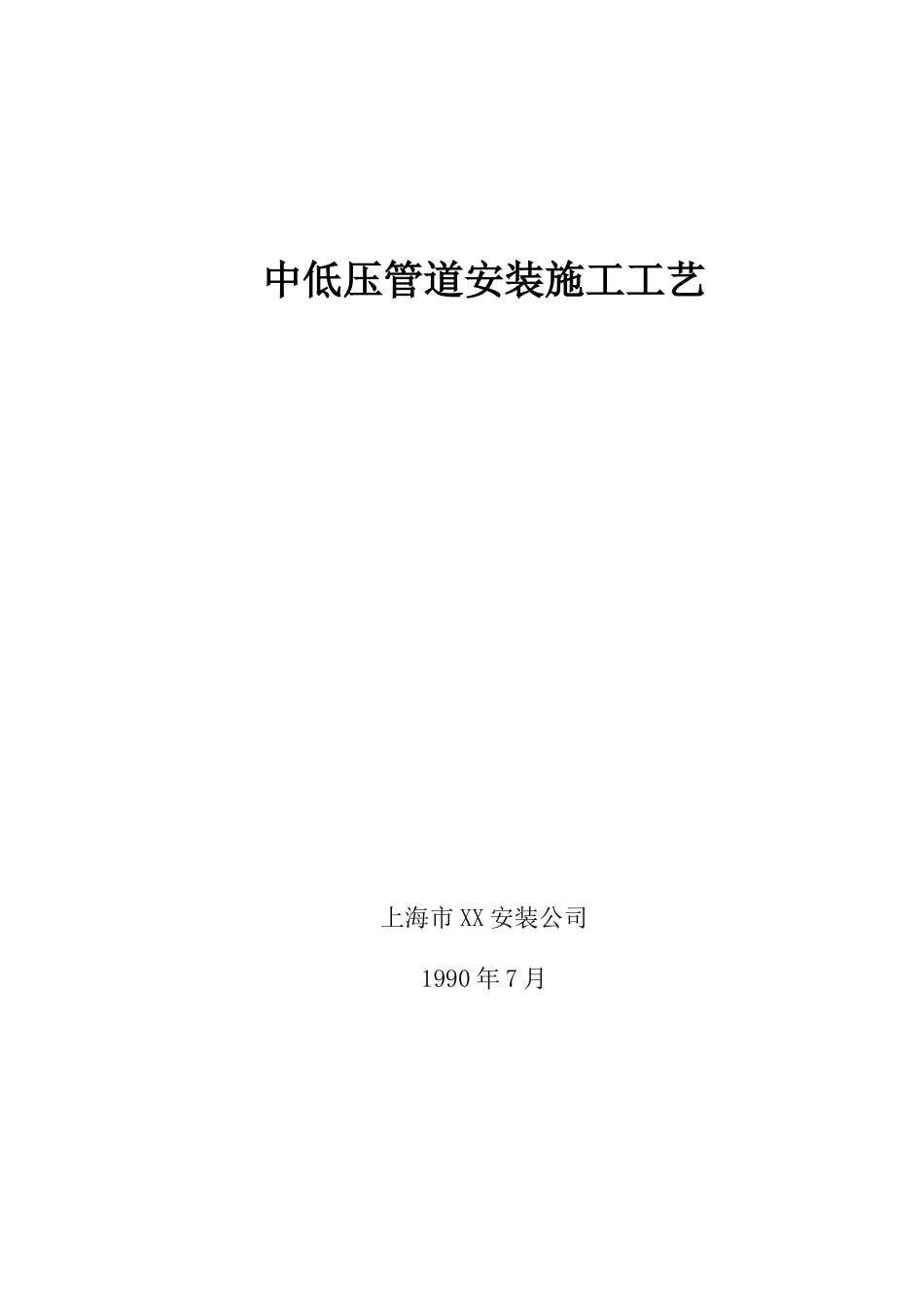

中低压管道安装施工工艺

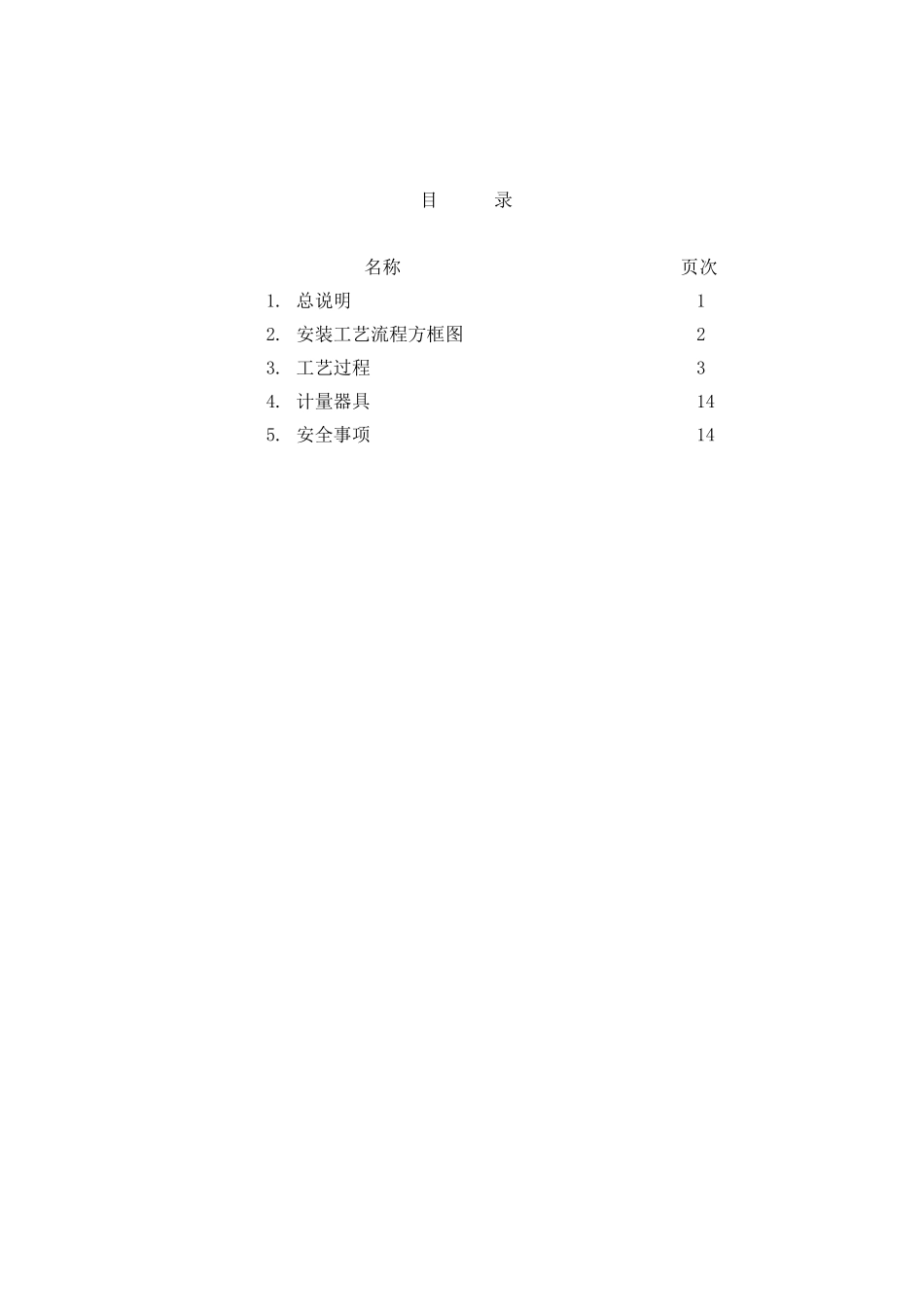

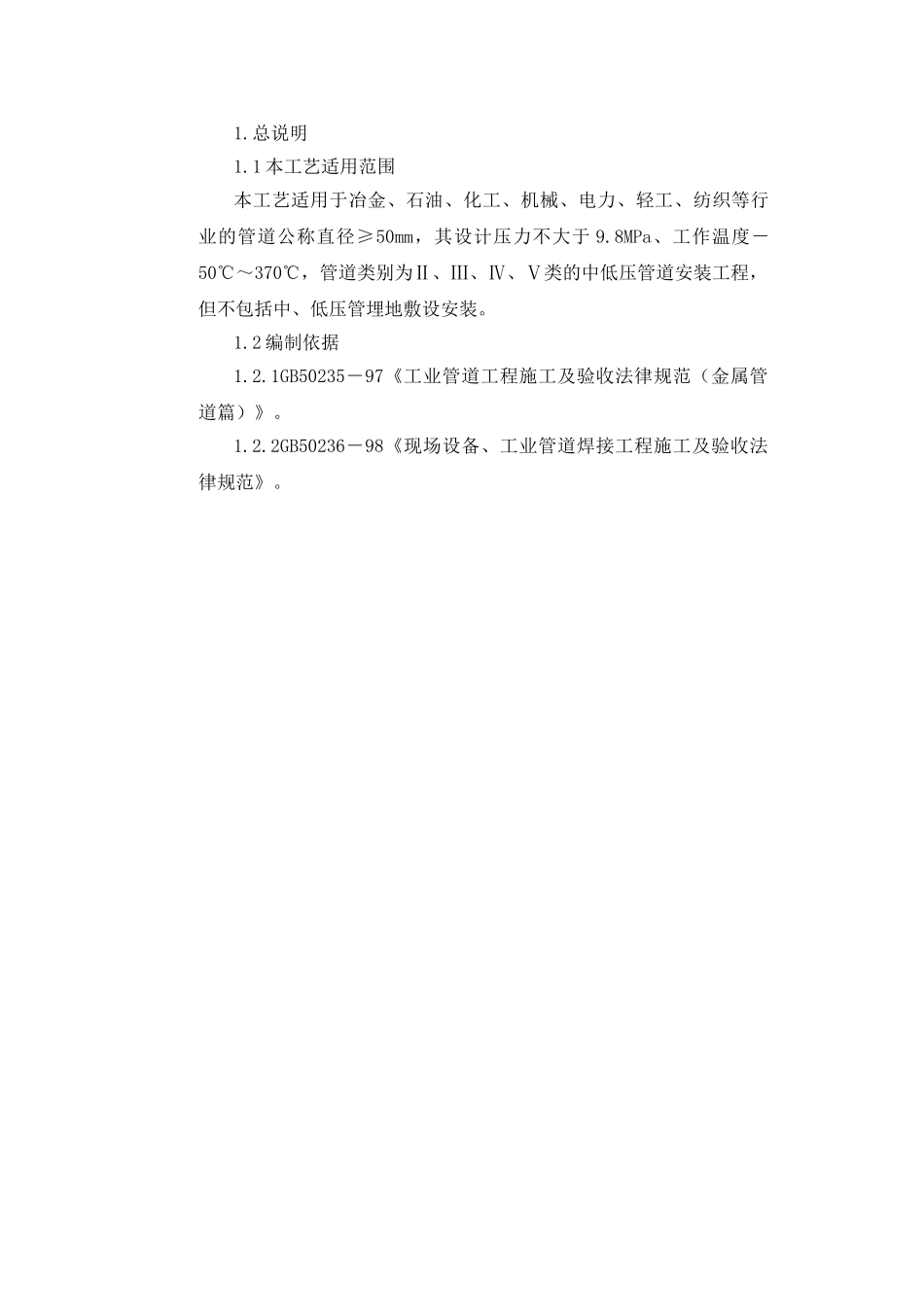

中低压管道安装施工工艺上海市 XX 安装公司1990 年 7 月 目 录 名称 页次1. 总说明 12. 安装工艺流程方框图 23. 工艺过程 34. 计量器具 145. 安全事项 141.总说明1.1 本工艺适用范围本工艺适用于冶金、石油、化工、机械、电力、轻工、纺织等行业的管道公称直径≥50mm，其设计压力不大于 9.8MPa、工作温度－50℃～370℃，管道类别为Ⅱ、Ⅲ、Ⅳ、Ⅴ类的中低压管道安装工程，但不包括中、低压管埋地敷设安装。1.2 编制依据1.2.1GB50235－97《工业管道工程施工及验收法律规范（金属管道篇）》。1.2.2GB50236－98《现场设备、工业管道焊接工程施工及验收法律规范》。2.安装工艺流程方框图3.工艺过程3.1 施工准备。3.1.1 施工技术准备。3.1 施工准备3.2 坐标测定3.3 标高测定3.4 管道安装3.5 强度试验3.6 气密试验3.7 涂 漆3.8 绝 热3.9 验收交工3.1.1.1 熟悉施工图纸、资料及施工验收法律规范。3.1.1.2 到施工现场对图纸所标尺寸逐一进行检查，若与实测不符，应会同有关部门修改施工图纸，在此基础上，绘制单线图。3.1.1.3 编制施工预算、施工方案及技术措施。3.1.1.4 根据施工方案或施工技术措施，向施工班组进行技术交底。3.1.2 管道安装一般应具备的条件。3.1.2.1 与管道有关的土建工程经检查合格，满足安装要求。3.1.2.2 与管道连接的设备找正合格固定完毕。3.1.2.3 管子清洗、脱脂等进行完毕。3.1.2.4 管子、管件、阀门等检验合格，并具备质保书。3.1.2.5 管子、管件、阀门等规格、数量与设计要求核对无误，内部清理于净，不存杂物。3.1.3 安装允许偏差 中低压管道安装允许偏差，按表 1 规定管道安装允许偏差（mm） 表 1项目允许偏差坐标架空及地沟室外25室内15埋地60标高架空及地沟室外±20室内±15埋地±25水平管道平直度DN≤1002L‰,最大 50DN＞1003L‰,最大 80立管铅垂度5L‰,最大 30成排管道间距15交叉管的外壁或绝热层间距20注：摘自 GB50236－983.2 座标测定3.2.1 按设计规定的安装座标，根据原始基准点及已有建筑物的位置，测出管道的安装座标。3.2.2 用经纬仪及钢卷尺，测定安装座标，如内工艺管道固有设备及厂房立柱作依据，外工艺管道如有管架作依据，座标可不用经纬仪测定。3.3 标高测定3.3.1 室内工艺管道，根据设备出口标高，再依据设计图上标明的管道标高。找出管线的安装标高。3.3.2 室外工艺管道3.3.2.1 混凝土管架，—般以土建的标高基准点为依据，测量混凝土管...
