中山某高层商住楼测量施工方案

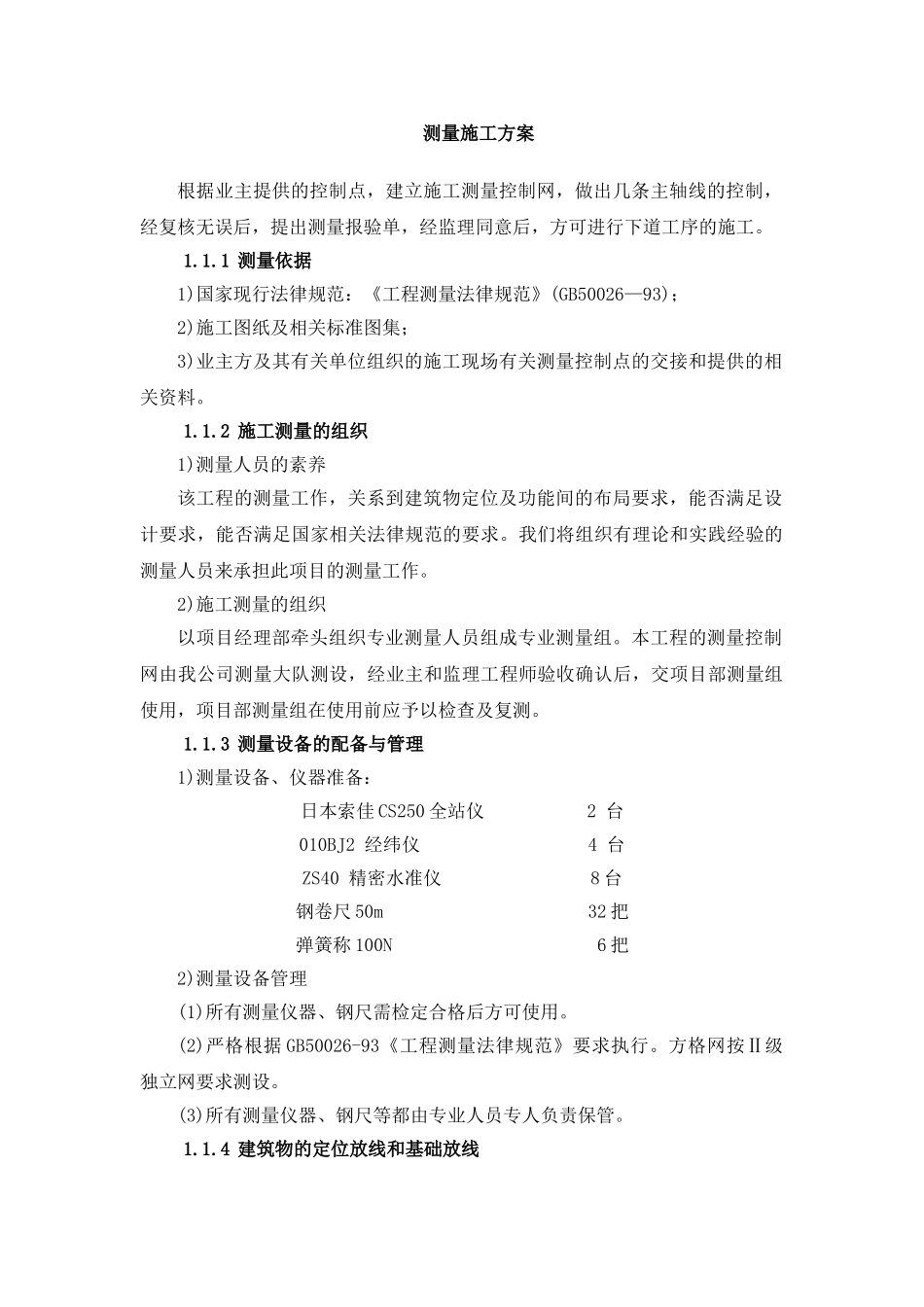

测量施工方案根据业主提供的控制点，建立施工测量控制网，做出几条主轴线的控制，经复核无误后，提出测量报验单，经监理同意后，方可进行下道工序的施工。1.1.1 测量依据1)国家现行法律规范：《工程测量法律规范》(GB50026—93)；2)施工图纸及相关标准图集；3)业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。1.1.2 施工测量的组织1)测量人员的素养该工程的测量工作，关系到建筑物定位及功能间的布局要求，能否满足设计要求，能否满足国家相关法律规范的要求。我们将组织有理论和实践经验的测量人员来承担此项目的测量工作。2)施工测量的组织以项目经理部牵头组织专业测量人员组成专业测量组。本工程的测量控制网由我公司测量大队测设，经业主和监理工程师验收确认后，交项目部测量组使用，项目部测量组在使用前应予以检查及复测。1.1.3 测量设备的配备与管理1)测量设备、仪器准备：日本索佳 CS250 全站仪 2 台010BJ2 经纬仪 4 台ZS40 精密水准仪 8 台钢卷尺 50m 32 把弹簧称 100N 6 把2)测量设备管理(1)所有测量仪器、钢尺需检定合格后方可使用。(2)严格根据 GB50026-93《工程测量法律规范》要求执行。方格网按Ⅱ级独立网要求测设。(3)所有测量仪器、钢尺等都由专业人员专人负责保管。1.1.4 建筑物的定位放线和基础放线1.1.4.1建筑物的定位放线根据设计给定的定位依据和定位条件进行建筑物定位放线，是确定平面位置和开挖的关键环节，施测中心须保证精度，杜绝错误。在商住楼建筑中地下工程较多，基础开挖范围较大，开挖区内的各种中线或轴线桩均会挖掉，而在地下、地上各层施工中，又需准确、迅速地恢复轴线位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。故在建筑物定位放线中，要首先考虑主要中线或轴线桩的准确测设和长期稳定的保留问题。为此，在建筑物定位放线中，首先根据测设“建筑物矩形控制网”，它是测设在距基槽外1~5m(根据现场情况而定)、平等于建筑物的矩形控制网。当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位、设计单位和监理单位在现场当面交桩后，要根据各点的坐标值、标高值算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。定位之前，应校测所用点位，以防误用有碰动和沉降变位的桩位。1.1.4.2建筑物矩形控制网的测设与放线1)矩形控制网的测设根据建筑物定位条件和矩形网距建筑物四廊轴线关系以及现...
