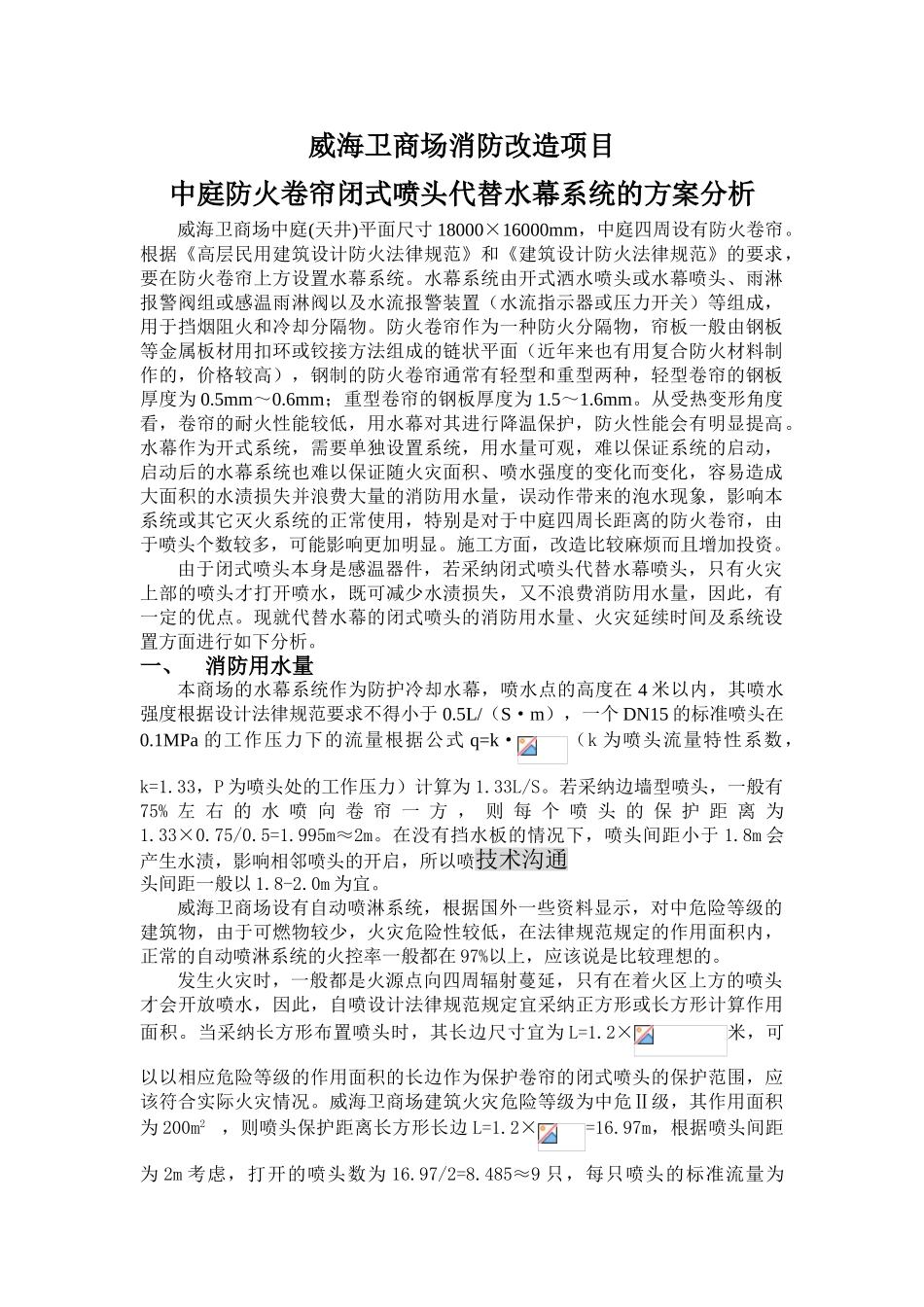

威海卫商场消防改造项目中庭防火卷帘闭式喷头代替水幕系统的方案分析威海卫商场中庭(天井)平面尺寸 18000×16000mm，中庭四周设有防火卷帘。根据《高层民用建筑设计防火法律规范》和《建筑设计防火法律规范》的要求，要在防火卷帘上方设置水幕系统。水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀以及水流报警装置（水流指示器或压力开关）等组成，用于挡烟阻火和冷却分隔物。防火卷帘作为一种防火分隔物，帘板一般由钢板等金属板材用扣环或铰接方法组成的链状平面（近年来也有用复合防火材料制作的，价格较高），钢制的防火卷帘通常有轻型和重型两种，轻型卷帘的钢板厚度为 0.5mm～0.6mm；重型卷帘的钢板厚度为 1.5～1.6mm。从受热变形角度看，卷帘的耐火性能较低，用水幕对其进行降温保护，防火性能会有明显提高。水幕作为开式系统，需要单独设置系统，用水量可观，难以保证系统的启动，启动后的水幕系统也难以保证随火灾面积、喷水强度的变化而变化，容易造成大面积的水渍损失并浪费大量的消防用水量，误动作带来的泡水现象，影响本系统或其它灭火系统的正常使用，特别是对于中庭四周长距离的防火卷帘，由于喷头个数较多，可能影响更加明显。施工方面，改造比较麻烦而且增加投资。由于闭式喷头本身是感温器件，若采纳闭式喷头代替水幕喷头，只有火灾上部的喷头才打开喷水，既可减少水渍损失，又不浪费消防用水量，因此，有一定的优点。现就代替水幕的闭式喷头的消防用水量、火灾延续时间及系统设置方面进行如下分析。一、消防用水量本商场的水幕系统作为防护冷却水幕，喷水点的高度在 4 米以内，其喷水强度根据设计法律规范要求不得小于 0.5L/（S·m），一个 DN15 的标准喷头在0.1MPa 的工作压力下的流量根据公式 q=k·（k 为喷头流量特性系数，k=1.33，P 为喷头处的工作压力）计算为 1.33L/S。若采纳边墙型喷头，一般有75% 左 右 的 水 喷 向 卷 帘 一 方 ， 则 每 个 喷 头 的 保 护 距 离 为1.33×0.75/0.5=1.995m≈2m。在没有挡水板的情况下，喷头间距小于 1.8m 会产生水渍，影响相邻喷头的开启，所以喷技术沟通头间距一般以 1.8-2.0m 为宜。威海卫商场设有自动喷淋系统，根据国外一些资料显示，对中危险等级的建筑物，由于可燃物较少，火灾危险性较低，在法律规范规定的作用面积内，正常的自动喷淋系统的火控率一般都在 97%以上，应该说是比较理想的。发生火灾时，一般都是火源点向...
