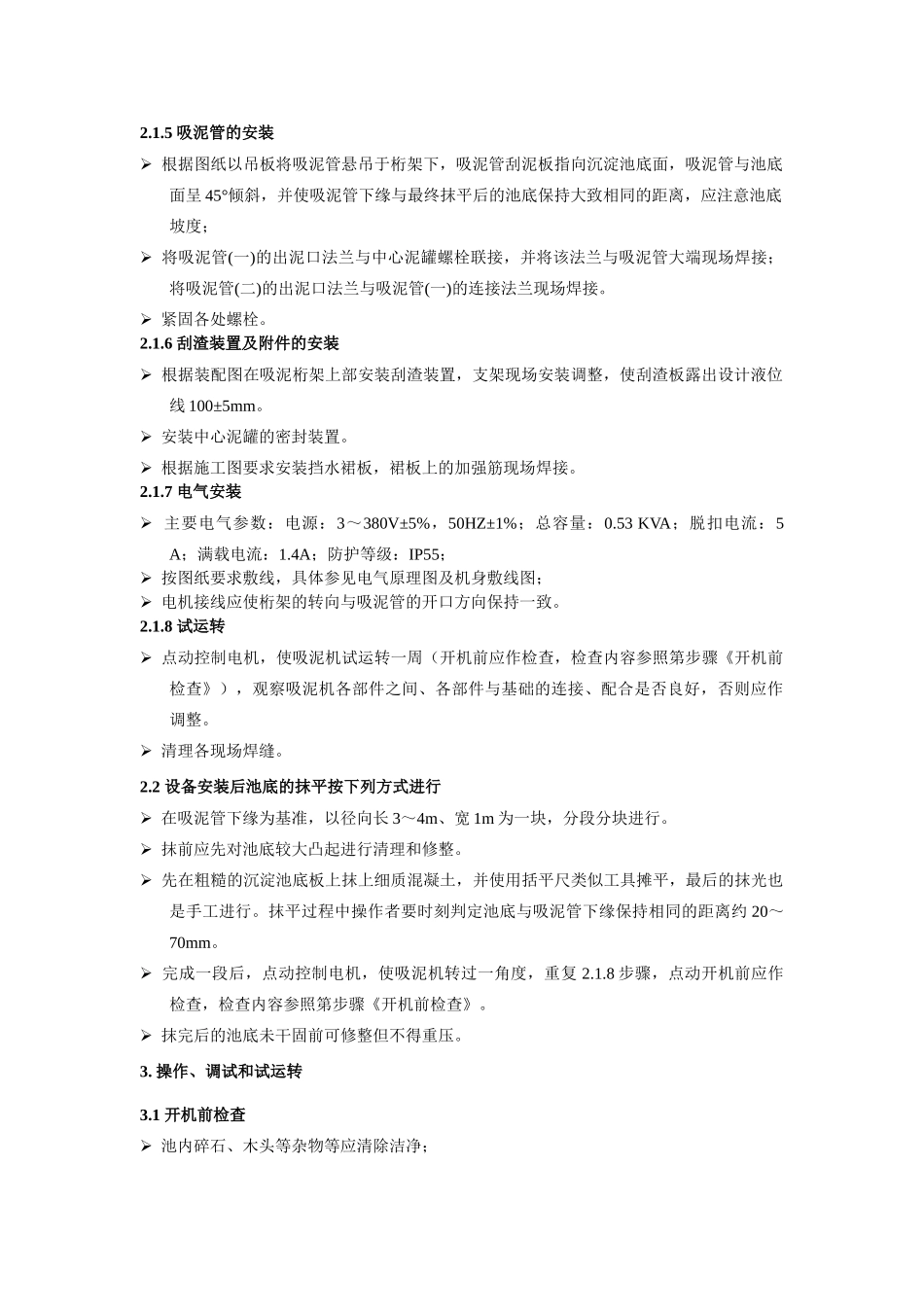

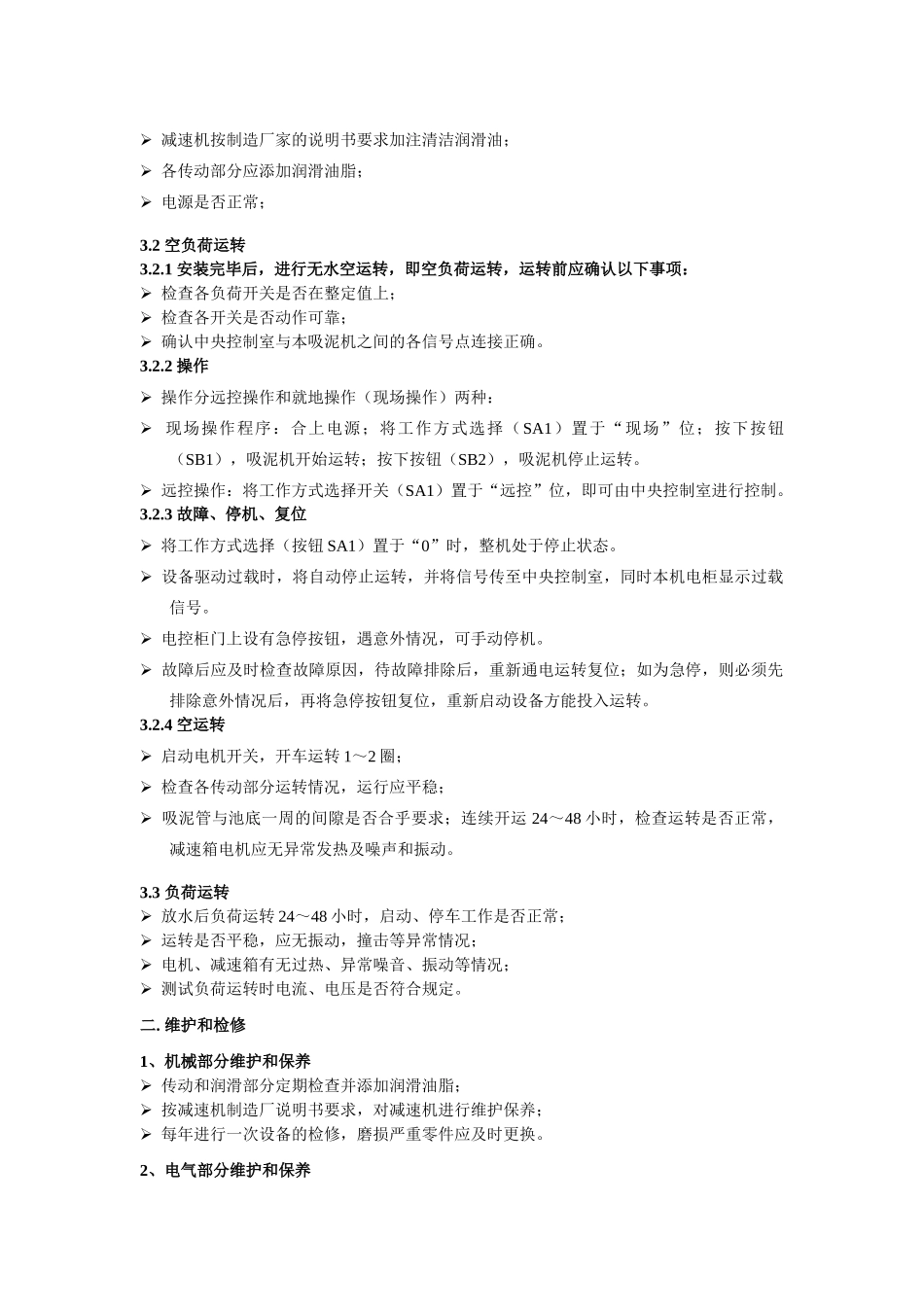

中心传动单管吸泥机现场安装调试指导方案一、ZX48 中心传动单管吸泥机现场安装调试技术方法1. 安装前检验安装前对设备基础进行仔细检查，土建偏差应不超过允许范围，检查内容如下： 池内径偏差不超出±20mm，其圆度不超出 20mm； 中心柱基础顶面实际标高（抹平前）偏差为+10mm～-10mm； 池周边混凝土池壁顶面标高偏差不超出±10mm； 池底面周边实际标高及底面的坡度应符合图纸设计要求。2. 现场安装要求吸泥机设备的检验、安装、调试除严格根据 HCRJ055-1999《吸泥机》及 GB50231-98《机械设备安装工程施工及验收通用法律规范》有关要求执行外，各部件的安装还应满足以下要求：2.1 各部件的安装2.1.1 中心柱的安装 将中心柱底 8 只预埋螺栓安放在池底预留孔中，二次灌浆后抹平，安装中心柱，注意保持中心柱顶面水平（以水平仪校平），未校水平前不得进行下一步的安装。2.1.2 中心泥罐、转笼的安装 根据安装图设置 6 只地脚螺栓，将中心泥罐的底圈及罐体依次吊入中心柱，座圈的固定孔与埋设的地脚螺栓对应联接，中心泥罐密封装置的安装待驱动装置安装结束后进行； 将转笼吊入中心柱，简单稳固，待安装吸泥管前将其上端与驱动装置的连接器螺栓联接，下端通过连接角钢与中心泥罐连接。2.1.3 驱动装置的安装 将驱动装置整体吊装至中心柱顶端并使其固定孔对应螺栓的位置并保证减速机偏离中心柱中心的方向与中心柱至池壁顶面的方向相反，落座，螺栓紧固，给回转支承加注钙基润滑脂。2.1.4 工作桥的安装 工作桥安装前应首先在沉淀池半径方向搭好符合要求的脚手架，并在承托部位垫好木板，以防损坏工作桥表面； 首先将工作桥的底架固定于驱动装置的盖板上，底架上栏杆开口方向与工作桥安装方位平行，且连接孔重合； 以脚手架为依托，参照装配图将工作桥吊至固定位置，与底架联接，调整，保证工作桥的直线度≤8mm，拧紧各联接螺栓； 根据图纸将转笼上下端分别与驱动装置的连接器及中心泥罐的罐体联接(参照 2.1.2 第 2条).2.1.5 吸泥管的安装 根据图纸以吊板将吸泥管悬吊于桁架下，吸泥管刮泥板指向沉淀池底面，吸泥管与池底面呈 45°倾斜，并使吸泥管下缘与最终抹平后的池底保持大致相同的距离，应注意池底坡度； 将吸泥管(一)的出泥口法兰与中心泥罐螺栓联接，并将该法兰与吸泥管大端现场焊接；将吸泥管(二)的出泥口法兰与吸泥管(一)的连接法兰现场焊接。 紧固各处螺栓。2.1.6 刮渣装置...
