中心安装工程施工组织设计

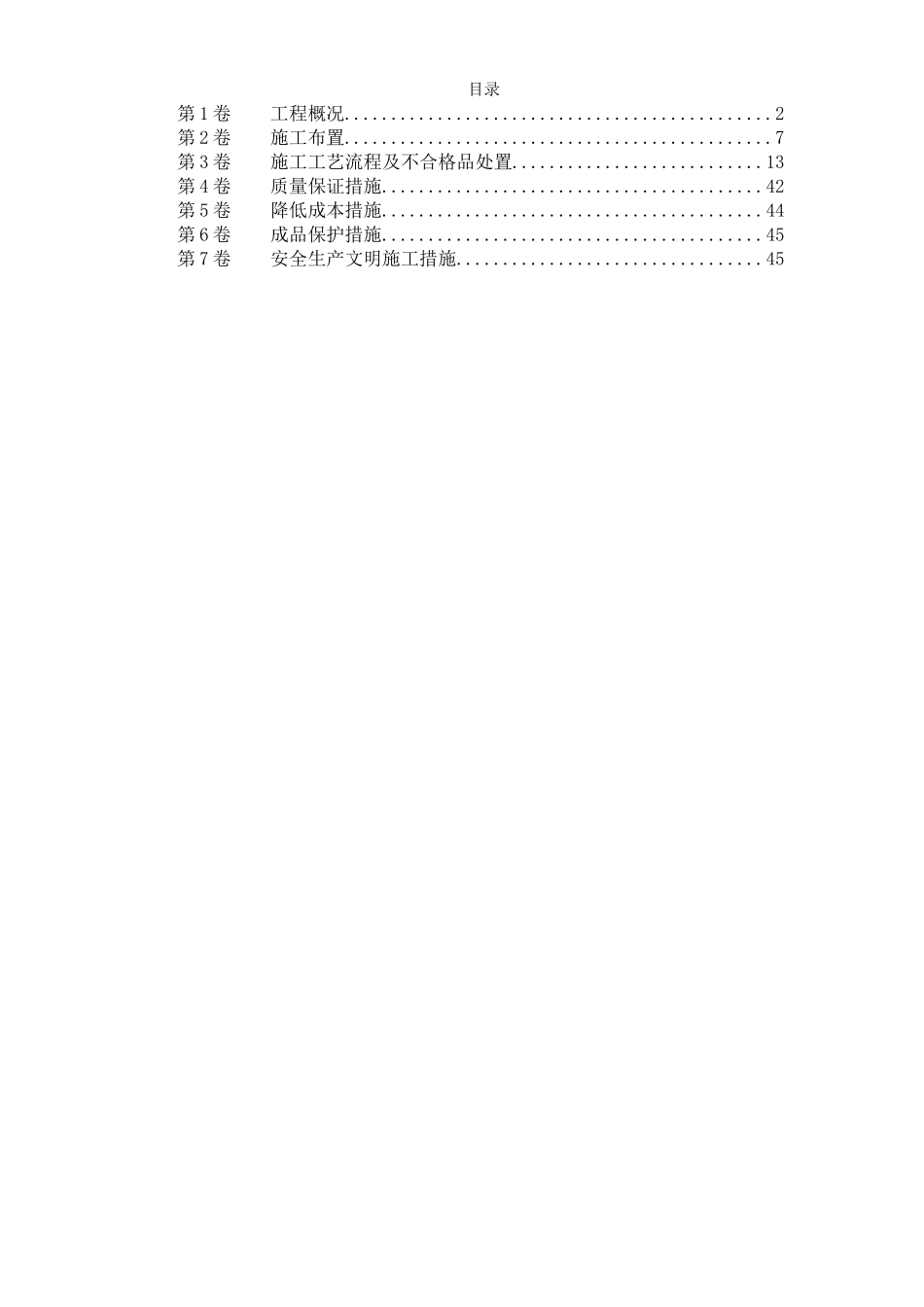

目录第 1 卷工程概况..............................................2第 2 卷施工布置..............................................7第 3 卷施工工艺流程及不合格品处置...........................13第 4 卷质量保证措施.........................................42第 5 卷降低成本措施.........................................44第 6 卷成品保护措施.........................................45第 7 卷安全生产文明施工措施.................................45工程概况工程简介 本工程位于朝阳区某中心院内，总建筑面积为 38840m2，建筑高度 78.6m，地下三层，地上二十层，采纳钢筋混凝土现浇框架-剪力墙结构体系。北京市建筑设计讨论院设计。主要工程内容 1.给水系统；2. 污. 雨. 中水系统；3.消防系统；4. 防排烟系统；5.通风空调系统；6.供配电系统；7.防雷接地系统；8.弱电系统1 给水系统给水水源由东、北两侧市政管网引入一根 Ф150 镀锌钢管(内衬不锈钢管)与室外管网连接形成环状，供全楼生活及消防用水。生活泵房设在地下三层，泵房内设有生活给水水池。生活给水系统按竖向分为低区和高区。低区：地下三层至地上三层由市政管网直接供水；高区：地上四层至地上二十层由泵-屋顶水箱供水，其中四至二十层给水管路安装一组减压稳压阀。屋顶水箱并供给空调冷却塔的补水。2 污水、雨水、中水本楼污水分为生活污水和洗浴废水，室内生活污水排水分为两个系统，地下层污水排至污水坑，经污水提升泵排至室外，地上层污水分别排出室外，进化粪池后接入市政管网室内洗浴水、集中接至中水处理站，经生物处理后，用于大便器冲洗。厨房污水经隔油池后排至市政管网。屋面雨水：主楼采纳内排水雨水系统，经雨水井排至室外雨水管道；裙房屋顶采纳外排水系统排至室外地面。中水采纳蓄水池-中水泵-屋顶中水箱联合供水，中水贮水池设于地下三层中水处理站。中水贮水池设于屋顶水箱间，中水主要供给办公卫生间，用于冲洗大便器，中水箱设有备用水源，以备中水故障及检修时使用。生活污、废水采纳铸铁排水管，污水泵排出管采纳热镀锌钢管，暗装雨水管采纳给水铸铁管。3 消防系统室内管网为环状，系统设有地下水泵结合器三套。室外消火栓由环状管网直接供给，消防水池设在地下三层，总容量为 430 吨。屋顶水箱间内设有消防水箱，内贮 18 立方米的消防水量。消火栓给水分两个系统：地上二层以上部分为高区系统，首层和地下...
