主厂房结构设计计算书

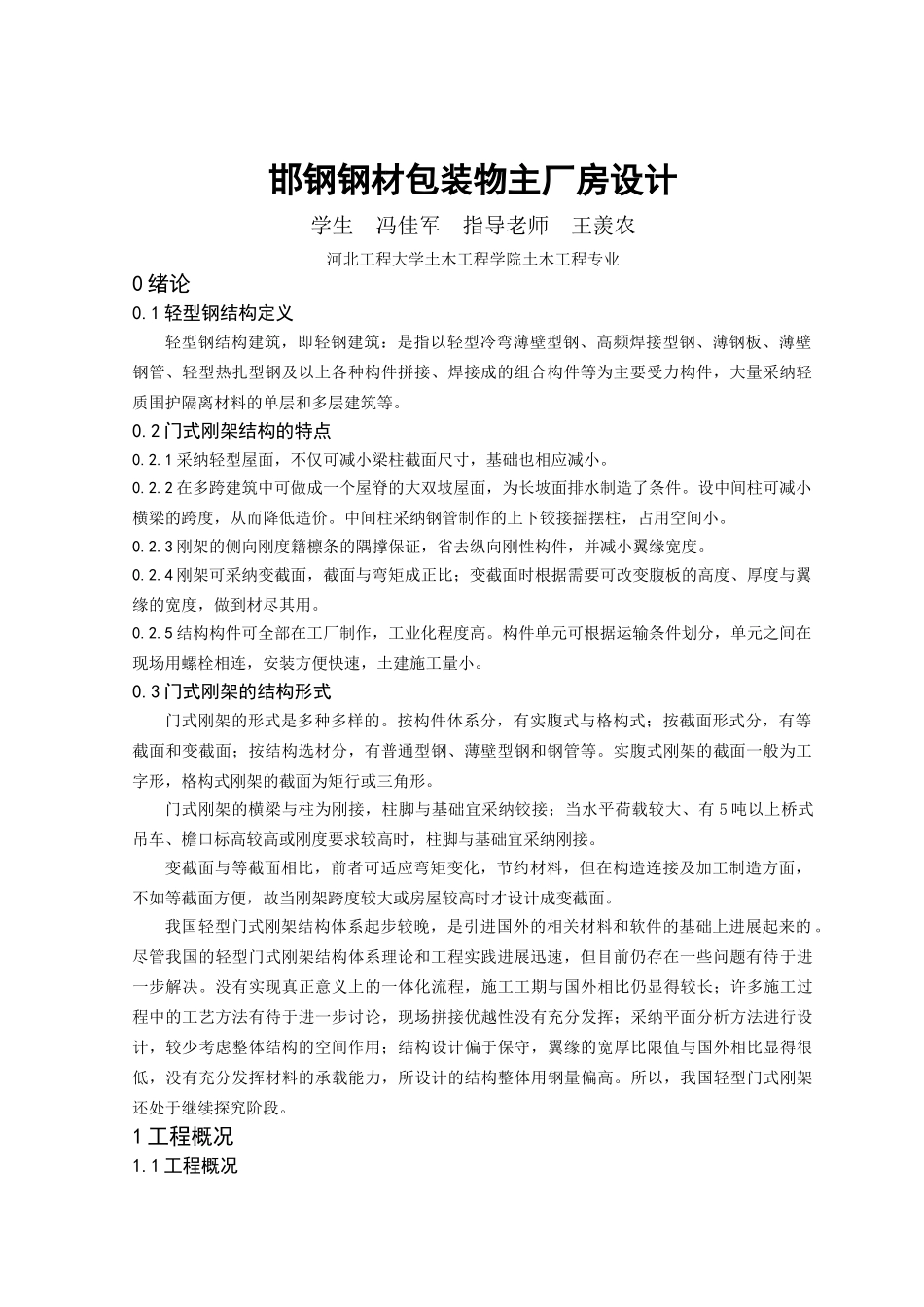

邯钢钢材包装物主厂房设计学生 冯佳军 指导老师 王羡农河北工程大学土木工程学院土木工程专业0 绪论0.1 轻型钢结构定义轻型钢结构建筑，即轻钢建筑：是指以轻型冷弯薄壁型钢、高频焊接型钢、薄钢板、薄壁钢管、轻型热扎型钢及以上各种构件拼接、焊接成的组合构件等为主要受力构件，大量采纳轻质围护隔离材料的单层和多层建筑等。0.2 门式刚架结构的特点0.2.1 采纳轻型屋面，不仅可减小梁柱截面尺寸，基础也相应减小。0.2.2 在多跨建筑中可做成一个屋脊的大双坡屋面，为长坡面排水制造了条件。设中间柱可减小横梁的跨度，从而降低造价。中间柱采纳钢管制作的上下铰接摇摆柱，占用空间小。0.2.3 刚架的侧向刚度籍檩条的隅撑保证，省去纵向刚性构件，并减小翼缘宽度。0.2.4 刚架可采纳变截面，截面与弯矩成正比；变截面时根据需要可改变腹板的高度、厚度与翼缘的宽度，做到材尽其用。0.2.5 结构构件可全部在工厂制作，工业化程度高。构件单元可根据运输条件划分，单元之间在现场用螺栓相连，安装方便快速，土建施工量小。0.3 门式刚架的结构形式门式刚架的形式是多种多样的。按构件体系分，有实腹式与格构式；按截面形式分，有等截面和变截面；按结构选材分，有普通型钢、薄壁型钢和钢管等。实腹式刚架的截面一般为工字形，格构式刚架的截面为矩行或三角形。门式刚架的横梁与柱为刚接，柱脚与基础宜采纳铰接；当水平荷载较大、有 5 吨以上桥式吊车、檐口标高较高或刚度要求较高时，柱脚与基础宜采纳刚接。变截面与等截面相比，前者可适应弯矩变化，节约材料，但在构造连接及加工制造方面，不如等截面方便，故当刚架跨度较大或房屋较高时才设计成变截面。我国轻型门式刚架结构体系起步较晚，是引进国外的相关材料和软件的基础上进展起来的 。尽管我国的轻型门式刚架结构体系理论和工程实践进展迅速，但目前仍存在一些问题有待于进一步解决。没有实现真正意义上的一体化流程，施工工期与国外相比仍显得较长；许多施工过程中的工艺方法有待于进一步讨论，现场拼接优越性没有充分发挥；采纳平面分析方法进行设计，较少考虑整体结构的空间作用；结构设计偏于保守，翼缘的宽厚比限值与国外相比显得很低，没有充分发挥材料的承载能力，所设计的结构整体用钢量偏高。所以，我国轻型门式刚架还处于继续探究阶段。1 工程概况1.1 工程概况本工程为邯郸钢铁集团附属公司用于钢材包装的单层两跨钢结构厂房，由于钢材包装需要运输，因此该厂房两跨...
