主馆铁皮风管安装

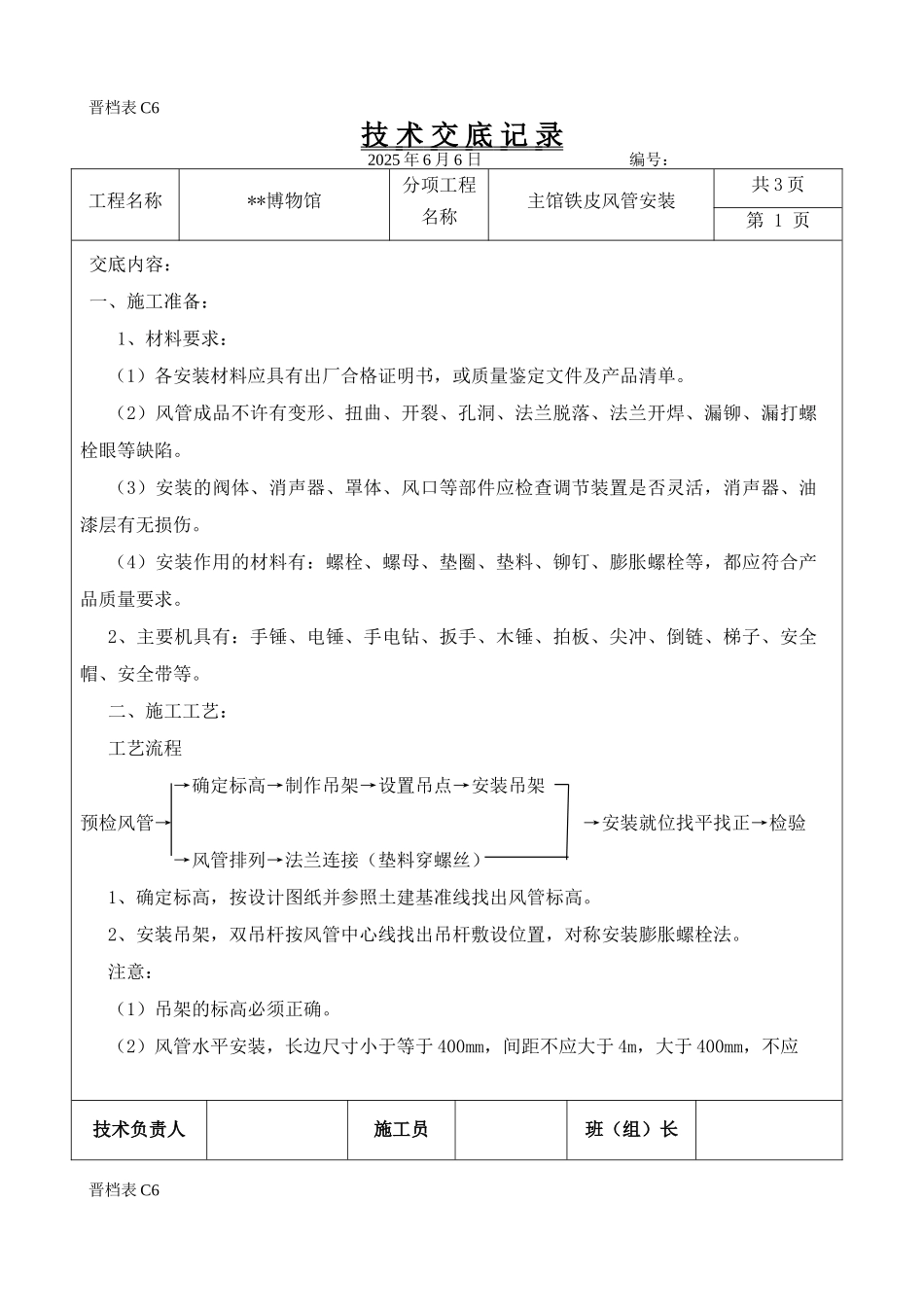

晋档表 C6技 术 交 底 记 录 2025 年 6 月 6 日 编号：工程名称**博物馆分项工程名称主馆铁皮风管安装共 3 页第 1 页交底内容：一、施工准备：1、材料要求：（1）各安装材料应具有出厂合格证明书，或质量鉴定文件及产品清单。（2）风管成品不许有变形、扭曲、开裂、孔洞、法兰脱落、法兰开焊、漏铆、漏打螺栓眼等缺陷。（3）安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活，消声器、油漆层有无损伤。（4）安装作用的材料有：螺栓、螺母、垫圈、垫料、铆钉、膨胀螺栓等，都应符合产品质量要求。2、主要机具有：手锤、电锤、手电钻、扳手、木锤、拍板、尖冲、倒链、梯子、安全帽、安全带等。 二、施工工艺：工艺流程→确定标高→制作吊架→设置吊点→安装吊架预检风管→ →安装就位找平找正→检验→风管排列→法兰连接（垫料穿螺丝） 1、确定标高，按设计图纸并参照土建基准线找出风管标高。2、安装吊架，双吊杆按风管中心线找出吊杆敷设位置，对称安装膨胀螺栓法。注意：（1）吊架的标高必须正确。（2）风管水平安装，长边尺寸小于等于 400mm，间距不应大于 4m，大于 400mm，不应技术负责人施工员班（组）长晋档表 C6技 术 交 底 记 录 2025 年 6 月 6 日 编号：晋档表 C6工程名称**博物馆分项工程名称主馆地下室铁皮风管安装共 3 页第 2 页交底内容：大于 3m，对于薄钢板法兰的风管，其吊架间距不应大于 3m。（3）风管垂直安装，间距不应大于 4m，单根直管至少应有两个固定点。（4）吊架的膨胀螺栓埋入部分不得油漆，并应除去油污。（5）吊架不得安装在风口、阀门、检查孔等处，以免防碍操作，吊架不得直接吊在法兰上。（6）矩形风管的吊架装置宜设在保温层外部，不得损坏保温层。（7）矩形保温风管不得直接与吊架接触，应垫上坚固的隔热材料，其厚度应与保温层相同，防止产生“冷桥”。3、风管排列法兰连接（1）保证法兰接口严密性，法兰间必须垫垫料，不小于 3mm。（2）应了解各种垫料使用范围，避开用错垫料，并擦拭法兰表在的污物。（3）垫料不得挤入或突出管内外，法兰垫料应尽量减少接头，应采纳梯形或采纳榫形连接，并涂胶粘牢。（4）法兰均匀压紧后的垫料宽度应与风管内壁取平。（5）法兰连接后严禁往法兰缝隙填塞垫料。（6）放垫料时，把两个法兰先对正，穿上几条螺栓，并戴上累母，临时不上紧，然后用尖冲塞进穿不上螺栓的螺孔中，把两个螺孔撬正，直到所有螺栓都穿上拧紧为...
