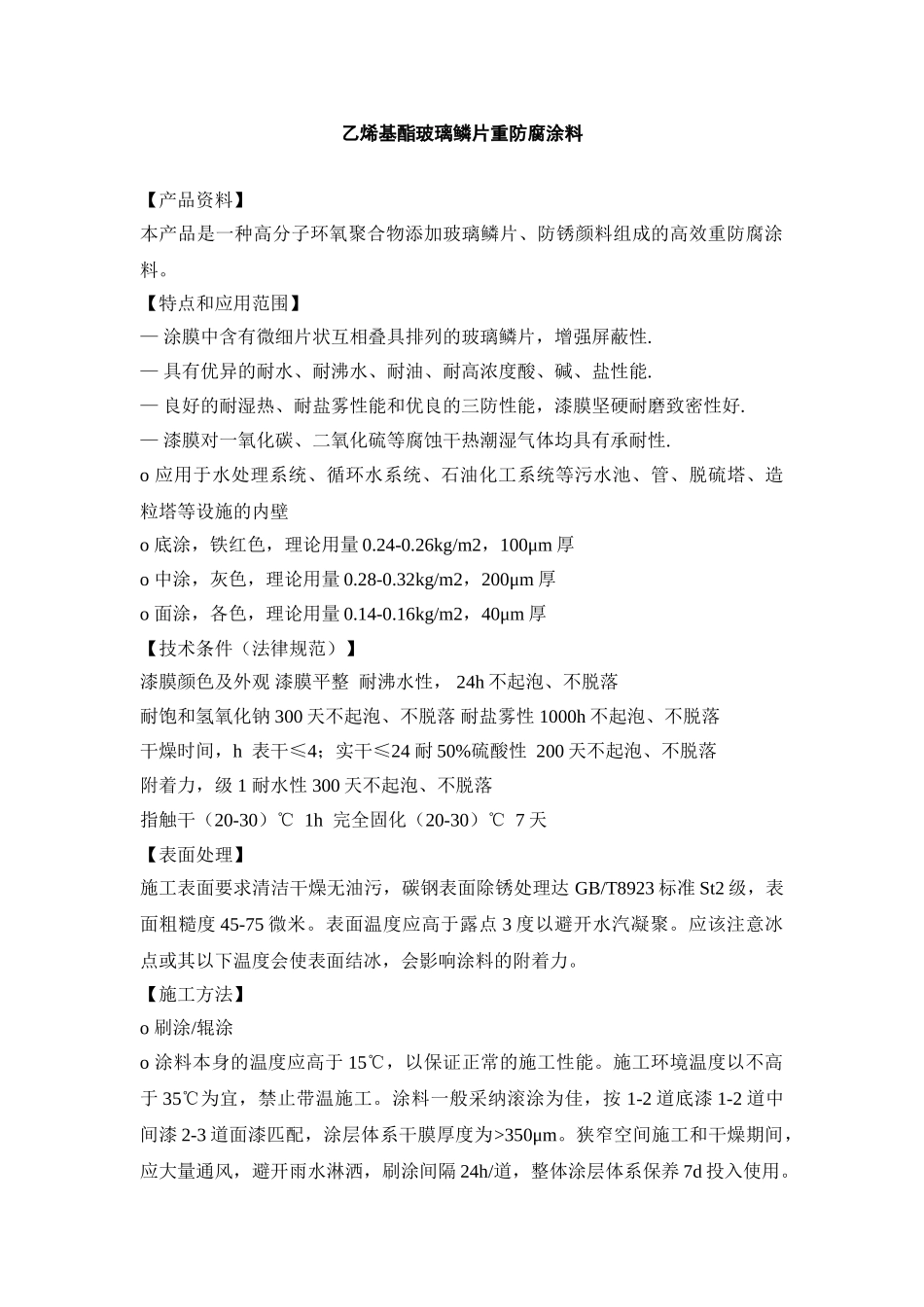

乙烯基酯玻璃鳞片重防腐涂料【产品资料】本产品是一种高分子环氧聚合物添加玻璃鳞片、防锈颜料组成的高效重防腐涂料。【特点和应用范围】— 涂膜中含有微细片状互相叠具排列的玻璃鳞片，增强屏蔽性.— 具有优异的耐水、耐沸水、耐油、耐高浓度酸、碱、盐性能.— 良好的耐湿热、耐盐雾性能和优良的三防性能，漆膜坚硬耐磨致密性好.— 漆膜对一氧化碳、二氧化硫等腐蚀干热潮湿气体均具有承耐性.o 应用于水处理系统、循环水系统、石油化工系统等污水池、管、脱硫塔、造粒塔等设施的内壁o 底涂，铁红色，理论用量 0.24-0.26kg/m2，100μm 厚 o 中涂，灰色，理论用量 0.28-0.32kg/m2，200μm 厚o 面涂，各色，理论用量 0.14-0.16kg/m2，40μm 厚【技术条件（法律规范）】漆膜颜色及外观 漆膜平整 耐沸水性， 24h 不起泡、不脱落耐饱和氢氧化钠 300 天不起泡、不脱落 耐盐雾性 1000h 不起泡、不脱落干燥时间，h 表干≤4；实干≤24 耐 50%硫酸性 200 天不起泡、不脱落附着力，级 1 耐水性 300 天不起泡、不脱落指触干（20-30）℃ 1h 完全固化（20-30）℃ 7 天【表面处理】施工表面要求清洁干燥无油污，碳钢表面除锈处理达 GB/T8923 标准 St2 级，表面粗糙度 45-75 微米。表面温度应高于露点 3 度以避开水汽凝聚。应该注意冰点或其以下温度会使表面结冰，会影响涂料的附着力。【施工方法】o 刷涂/辊涂o 涂料本身的温度应高于 15℃，以保证正常的施工性能。施工环境温度以不高于 35℃为宜，禁止带温施工。涂料一般采纳滚涂为佳，按 1-2 道底漆 1-2 道中间漆 2-3 道面漆匹配，涂层体系干膜厚度为>350μm。狭窄空间施工和干燥期间，应大量通风，避开雨水淋洒，刷涂间隔 24h/道，整体涂层体系保养 7d 投入使用。o 涂膜厚度可根据需要进行调整，但会相应改变用量和影响干燥时间。漆膜在涂装期间若表面受污染，重涂前宜用高压淡水彻底冲净，使其自干。o 本品最佳适用于喷砂或等效喷砂处理的金属结构表面和达到设计强度的混凝土表面防腐（3mm）。 o 不适合防范任何浓度的氰氟酸和发烟酸的腐蚀。o 稀释剂（X-117）应在涂料的漆基和固化剂混合后加入，过多稀释剂将导致抗流挂性和膜厚的降低。【贮存稳定性】阴凉干燥处密闭贮存至少 12 个月。【安全】 o 本品属易燃液体，遇明火、热源、氧化剂有引起着火、燃烧的危险。必须遵守国家和政府的安全法规，遵守涂装作业法律规范和规定，施工时应佩带防护面具，避开吸入溶剂蒸汽，避开接触人体的皮肤、眼睛等须实行预防措施，防火防爆。危规编号：32198o
