乳化液泵站培训教材

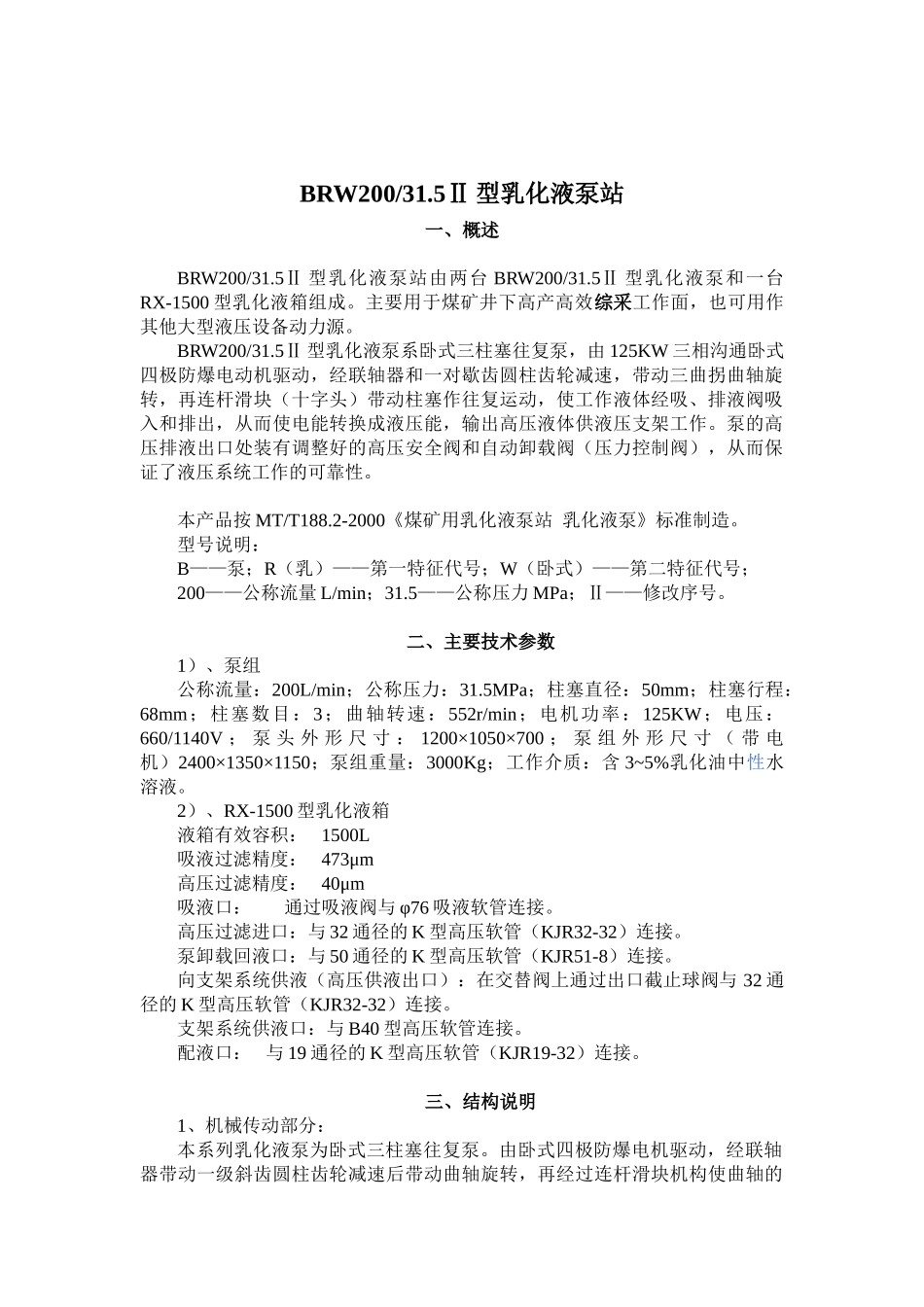

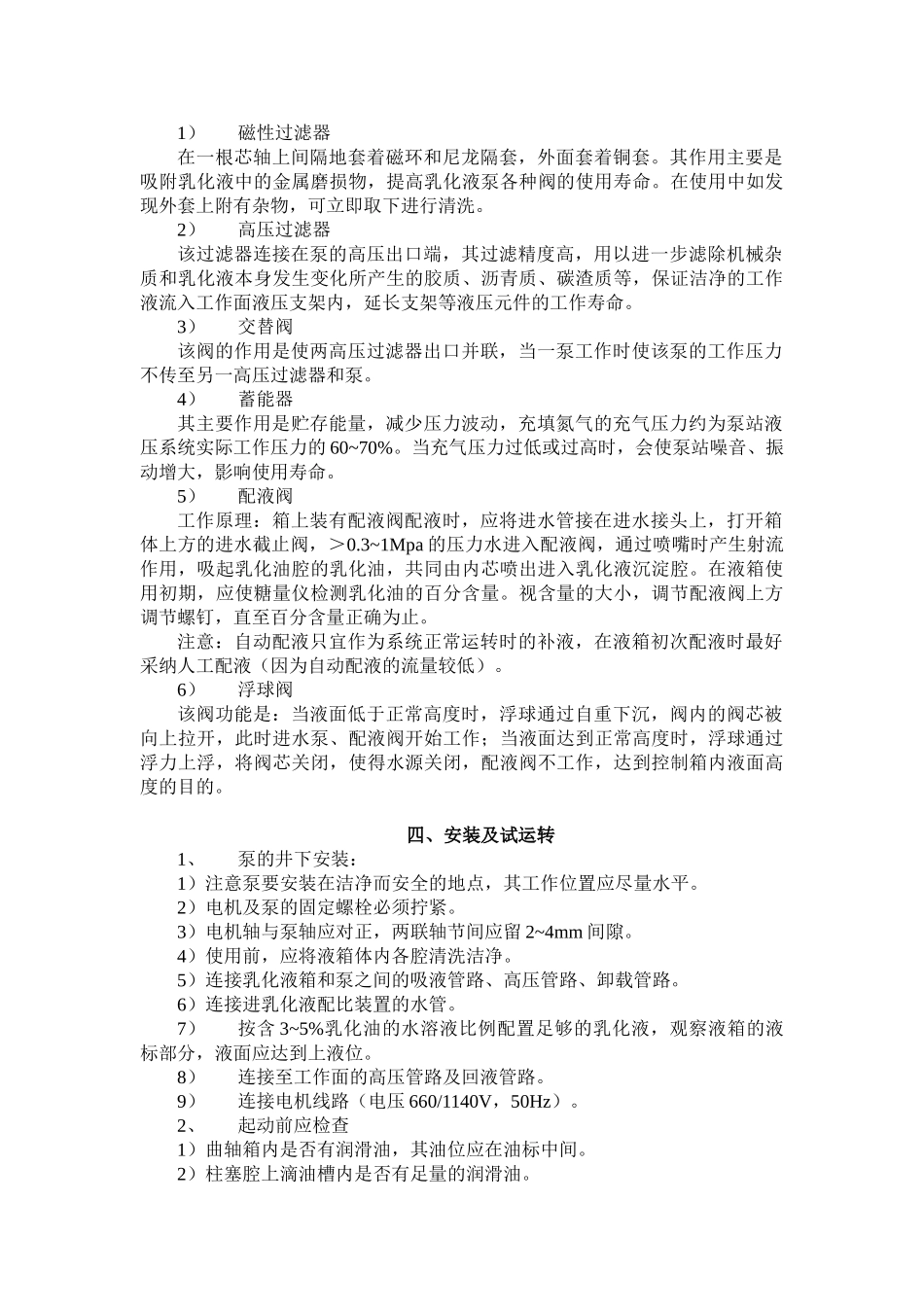

BRW200/31.5Ⅱ 型乳化液泵站一、概述BRW200/31.5Ⅱ 型乳化液泵站由两台 BRW200/31.5Ⅱ 型乳化液泵和一台RX-1500 型乳化液箱组成。主要用于煤矿井下高产高效综采工作面，也可用作其他大型液压设备动力源。BRW200/31.5Ⅱ 型乳化液泵系卧式三柱塞往复泵，由 125KW 三相沟通卧式四极防爆电动机驱动，经联轴器和一对歇齿圆柱齿轮减速，带动三曲拐曲轴旋转，再连杆滑块（十字头）带动柱塞作往复运动，使工作液体经吸、排液阀吸入和排出，从而使电能转换成液压能，输出高压液体供液压支架工作。泵的高压排液出口处装有调整好的高压安全阀和自动卸载阀（压力控制阀），从而保证了液压系统工作的可靠性。本产品按 MT/T188.2-2000《煤矿用乳化液泵站 乳化液泵》标准制造。型号说明：B——泵；R（乳）——第一特征代号；W（卧式）——第二特征代号；200——公称流量 L/min；31.5——公称压力 MPa；Ⅱ——修改序号。二、主要技术参数1）、泵组公称流量：200L/min；公称压力：31.5MPa；柱塞直径：50mm；柱塞行程：68mm；柱塞数目：3；曲轴转速：552r/min；电机功率：125KW；电压：660/1140V ； 泵 头 外 形 尺 寸 ： 1200×1050×700 ； 泵 组 外 形 尺 寸 （ 带 电机）2400×1350×1150；泵组重量：3000Kg；工作介质：含 3~5%乳化油中性水溶液。2）、RX-1500 型乳化液箱液箱有效容积： 1500L吸液过滤精度： 473μm高压过滤精度： 40μm吸液口： 通过吸液阀与 φ76 吸液软管连接。高压过滤进口：与 32 通径的 K 型高压软管（KJR32-32）连接。泵卸载回液口：与 50 通径的 K 型高压软管（KJR51-8）连接。向支架系统供液（高压供液出口）：在交替阀上通过出口截止球阀与 32 通径的 K 型高压软管（KJR32-32）连接。支架系统供液口：与 B40 型高压软管连接。配液口： 与 19 通径的 K 型高压软管（KJR19-32）连接。三、结构说明1、机械传动部分：本系列乳化液泵为卧式三柱塞往复泵。由卧式四极防爆电机驱动，经联轴器带动一级斜齿圆柱齿轮减速后带动曲轴旋转，再经过连杆滑块机构使曲轴的旋转运动变为柱塞的直线往复运动。曲轴以两端主轴颈为支承点，安装在箱体内。为便于安装，两端轴承均有轴承套定位及压紧。曲轴各曲拐处与连杆大头薄壁瓦配合。连杆大头采纳剖分式并以销钉定位，螺栓连接、铁丝保险。连杆小头与滑块采纳圆柱销连接。滑块前端通过螺纹压套使柱塞固定在滑块体内，便于柱塞的拆装。曲轴外伸...
