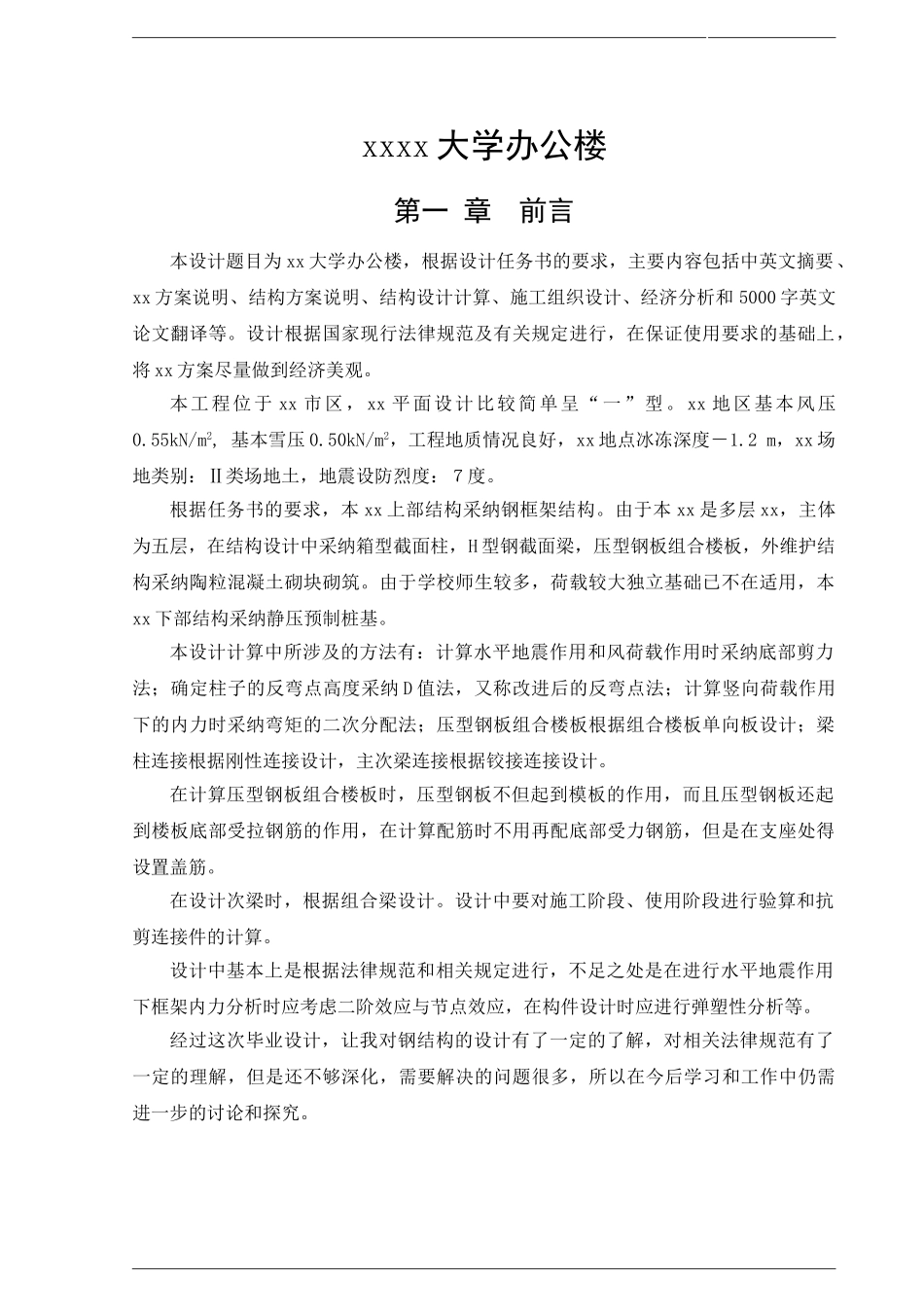

xxxx 大学办公楼第一 章 前言本设计题目为 xx 大学办公楼，根据设计任务书的要求，主要内容包括中英文摘要、xx 方案说明、结构方案说明、结构设计计算、施工组织设计、经济分析和 5000 字英文论文翻译等。设计根据国家现行法律规范及有关规定进行，在保证使用要求的基础上，将 xx 方案尽量做到经济美观。本工程位于 xx 市区，xx 平面设计比较简单呈“一”型。 xx 地区基本风压0.55kN/m2, 基本雪压 0.50kN/m2，工程地质情况良好，xx 地点冰冻深度－1.2 m，xx 场地类别：Ⅱ类场地土，地震设防烈度：７度。根据任务书的要求，本 xx 上部结构采纳钢框架结构。由于本 xx 是多层 xx，主体为五层，在结构设计中采纳箱型截面柱，H 型钢截面梁，压型钢板组合楼板，外维护结构采纳陶粒混凝土砌块砌筑。由于学校师生较多，荷载较大独立基础已不在适用，本xx 下部结构采纳静压预制桩基。本设计计算中所涉及的方法有：计算水平地震作用和风荷载作用时采纳底部剪力法；确定柱子的反弯点高度采纳 D 值法，又称改进后的反弯点法；计算竖向荷载作用下的内力时采纳弯矩的二次分配法；压型钢板组合楼板根据组合楼板单向板设计；梁柱连接根据刚性连接设计，主次梁连接根据铰接连接设计。在计算压型钢板组合楼板时，压型钢板不但起到模板的作用，而且压型钢板还起到楼板底部受拉钢筋的作用，在计算配筋时不用再配底部受力钢筋，但是在支座处得设置盖筋。在设计次梁时，根据组合梁设计。设计中要对施工阶段、使用阶段进行验算和抗剪连接件的计算。设计中基本上是根据法律规范和相关规定进行，不足之处是在进行水平地震作用下框架内力分析时应考虑二阶效应与节点效应，在构件设计时应进行弹塑性分析等。经过这次毕业设计，让我对钢结构的设计有了一定的了解，对相关法律规范有了一定的理解，但是还不够深化，需要解决的问题很多，所以在今后学习和工作中仍需进一步的讨论和探究。第二章 方案设计概述2.1.1 设计说明本工程为办公楼位于 xxxx 大学校园。工程为五层钢框架结构，占地面积：1252.62㎡，总 xx 面积：6263.10㎡，底层层高 5.4m，其余层均为 3.9m。室内外高差为 0.3m，屋面板顶面标高为 21m。满足防火要求设四个双跑楼梯。本设计计算书包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计。2.2.2 结构形式及布置采纳钢框架结构。框架梁采纳焊接工字形截面，框架柱采纳焊接箱型截面。楼板为压型钢板钢筋混凝土组...
