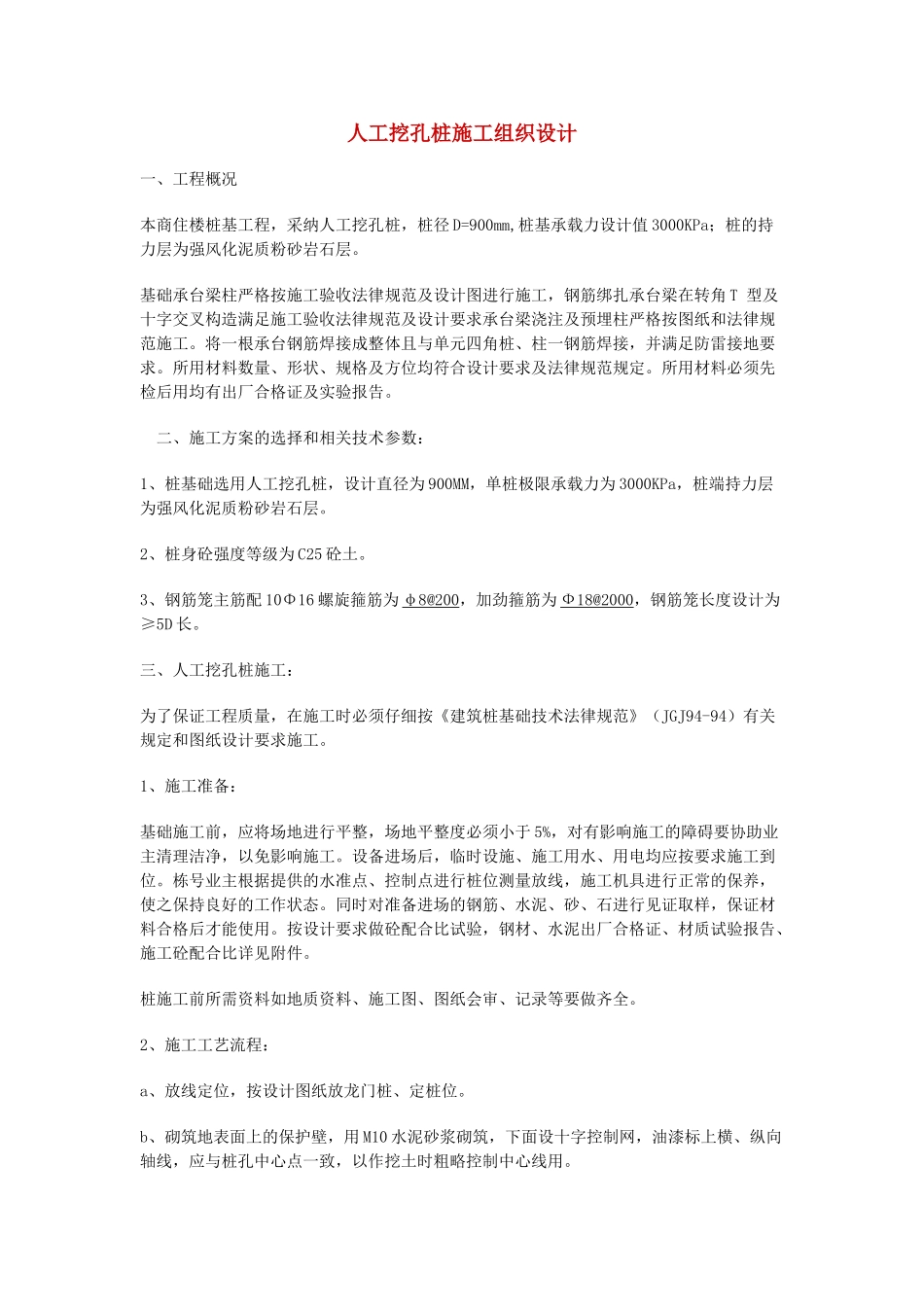

人工挖孔桩施工组织设计一、工程概况本商住楼桩基工程，采纳人工挖孔桩，桩径 D=900mm,桩基承载力设计值 3000KPa；桩的持力层为强风化泥质粉砂岩石层
基础承台梁柱严格按施工验收法律规范及设计图进行施工，钢筋绑扎承台梁在转角 T 型及十字交叉构造满足施工验收法律规范及设计要求承台梁浇注及预埋柱严格按图纸和法律规范施工
将一根承台钢筋焊接成整体且与单元四角桩、柱一钢筋焊接，并满足防雷接地要求
所用材料数量、形状、规格及方位均符合设计要求及法律规范规定
所用材料必须先检后用均有出厂合格证及实验报告
二、施工方案的选择和相关技术参数：1、桩基础选用人工挖孔桩，设计直径为 900MM，单桩极限承载力为 3000KPa，桩端持力层为强风化泥质粉砂岩石层
2、桩身砼强度等级为 C25 砼土
3、钢筋笼主筋配 10Φ16 螺旋箍筋为 φ8@200，加劲箍筋为 Ф18@2000，钢筋笼长度设计为≥5D 长
三、人工挖孔桩施工：为了保证工程质量，在施工时必须仔细按《建筑桩基础技术法律规范》（JGJ94-94）有关规定和图纸设计要求施工
1、施工准备：基础施工前，应将场地进行平整，场地平整度必须小于 5%，对有影响施工的障碍要协助业主清理洁净，以免影响施工
设备进场后，临时设施、施工用水、用电均应按要求施工到位
栋号业主根据提供的水准点、控制点进行桩位测量放线，施工机具进行正常的保养，使之保持良好的工作状态
同时对准备进场的钢筋、水泥、砂、石进行见证取样，保证材料合格后才能使用
按设计要求做砼配合比试验，钢材、水泥出厂合格证、材质试验报告、施工砼配合比详见附件
桩施工前所需资料如地质资料、施工图、图纸会审、记录等要做齐全
2、施工工艺流程：a、放线定位，按设计图纸放龙门桩、定桩位
b、砌筑地表面上的保护壁，用 M10 水泥砂浆砌筑，下面设十字控制网，油漆标上横、纵向轴线，应与桩孔中心点
