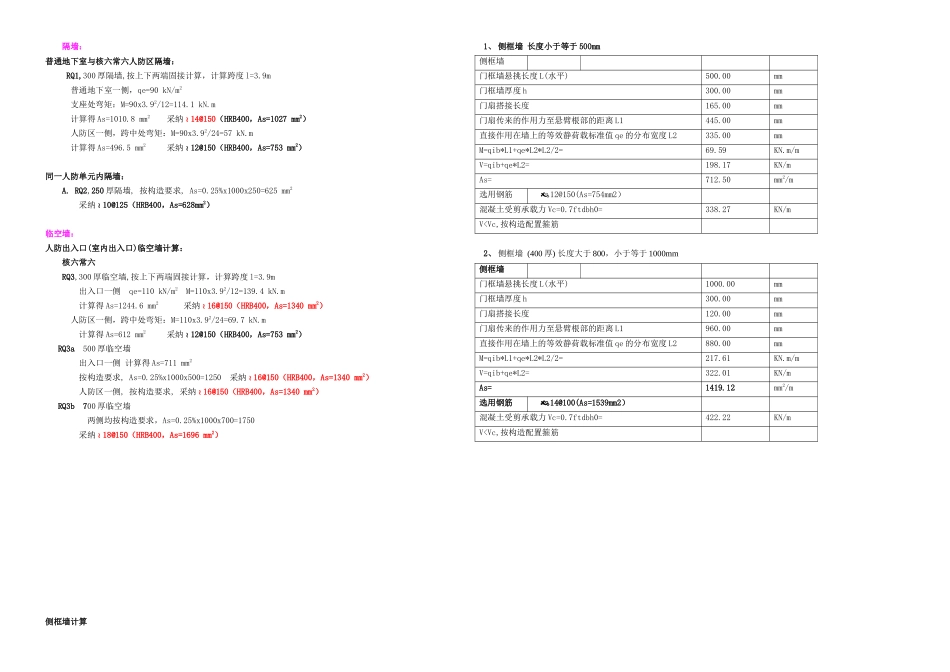

隔墙：普通地下室与核六常六人防区隔墙： RQ1,300 厚隔墙,按上下两端固接计算，计算跨度 l=3.9m普通地下室一侧，qe=90 kN/m2支座处弯矩：M=90x3.92/12=114.1 kN.m计算得 As=1010.8 mm2 采纳14@150（HRB400，As=1027 mm2）人防区一侧，跨中处弯矩：M=90x3.92/24=57 kN.m计算得 As=496.5 mm2 采纳12@150（HRB400，As=753 mm2）同一人防单元内隔墙：A. RQ2,250 厚隔墙, 按构造要求, As=0.25%x1000x250=625 mm2采纳10@125（HRB400，As=628mm2）临空墙：人防出入口(室内出入口)临空墙计算：核六常六RQ3,300 厚临空墙,按上下两端固接计算，计算跨度 l=3.9m出入口一侧 qe=110 kN/m2 M=110x3.92/12=139.4 kN.m计算得 As=1244.6 mm2 采纳16@150（HRB400，As=1340 mm2）人防区一侧，跨中处弯矩：M=110x3.92/24=69.7 kN.m计算得 As=612 mm2 采纳12@150（HRB400，As=753 mm2）RQ3a 500 厚临空墙出入口一侧 计算得 As=711 mm2 按构造要求, As=0.25%x1000x500=1250 采纳16@150（HRB400，As=1340 mm2）人防区一侧, 按构造要求, 采纳16@150（HRB400，As=1340 mm2）RQ3b 700 厚临空墙 两侧均按构造要求，As=0.25%x1000x700=1750采纳18@150（HRB400，As=1696 mm2）侧框墙计算1、 侧框墙 长度小于等于 500mm侧框墙 门框墙悬挑长度 L(水平)500.00 mm门框墙厚度 h300.00 mm门扇搭接长度165.00 mm门扇传来的作用力至悬臂根部的距离 L1445.00 mm直接作用在墙上的等效静荷载标准值 qe 的分布宽度 L2335.00 mmM=qib*L1+qe*L2*L2/2=69.59 KN.m/mV=qib+qe*L2=198.17 KN/mAs=712.50 mm2/m选用钢筋 12@150(As=754mm2） 混凝土受剪承载力 Vc=0.7ftdbh0=338.27 KN/mV
