人防设计结构计算书

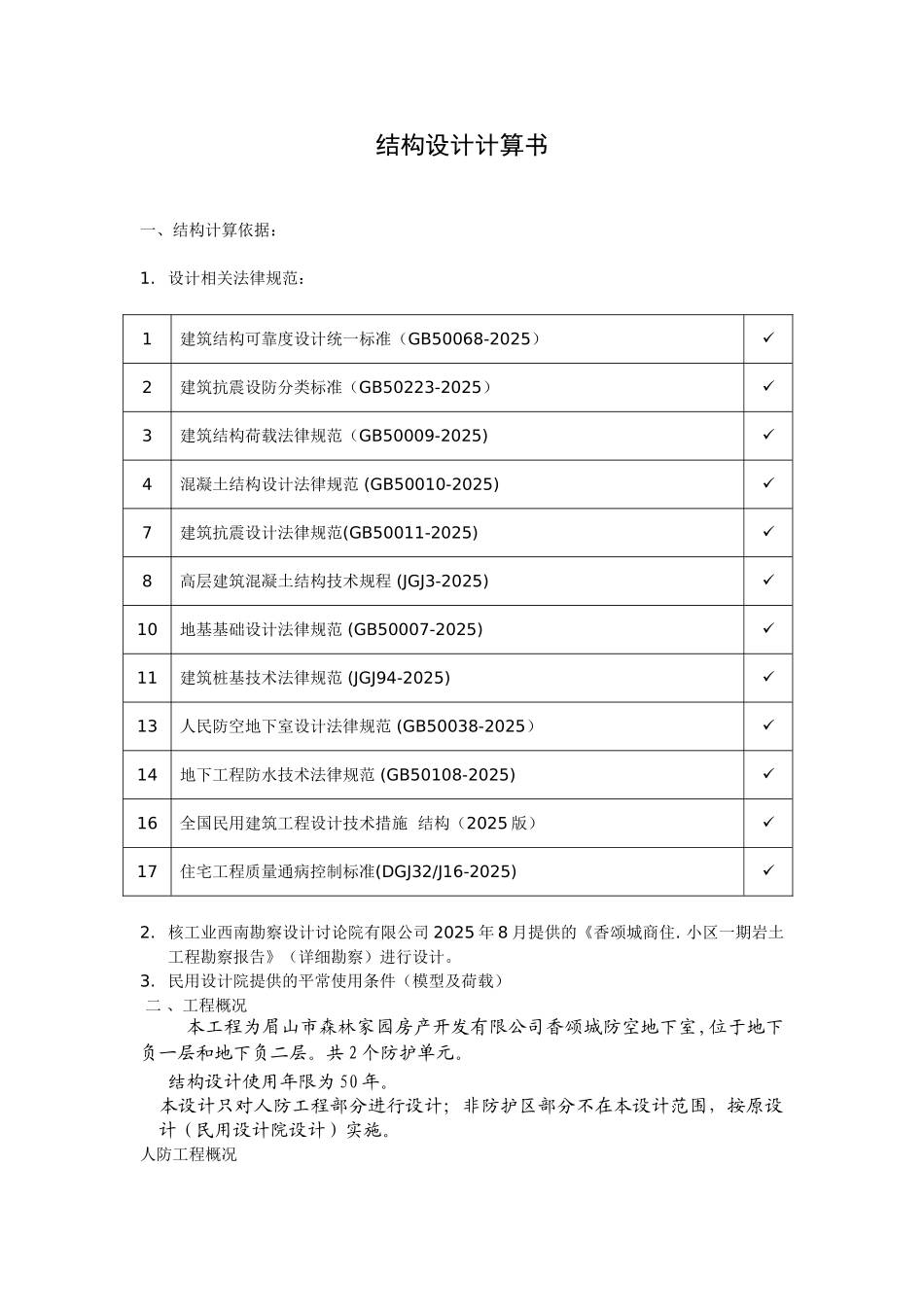

结构设计计算书一、结构计算依据： 1. 设计相关法律规范：1建筑结构可靠度设计统一标准（GB50068-2025）2建筑抗震设防分类标准（GB50223-2025）3建筑结构荷载法律规范（GB50009-2025)4混凝土结构设计法律规范 (GB50010-2025)7建筑抗震设计法律规范(GB50011-2025)8高层建筑混凝土结构技术规程 (JGJ3-2025)10地基基础设计法律规范 (GB50007-2025)11建筑桩基技术法律规范 (JGJ94-2025)13人民防空地下室设计法律规范 (GB50038-2025）14地下工程防水技术法律规范 (GB50108-2025)16全国民用建筑工程设计技术措施 结构（2025 版）17住宅工程质量通病控制标准(DGJ32/J16-2025)2. 核工业西南勘察设计讨论院有限公司 2025 年 8 月提供的《香颂城商住. 小区一期岩土工程勘察报告》（详细勘察）进行设计。3. 民用设计院提供的平常使用条件（模型及荷载） 二 、工程概况本工程为眉山市森林家园房产开发有限公司香颂城防空地下室,位于地下负一层和地下负二层。共 2 个防护单元。 结构设计使用年限为 50 年。 本设计只对人防工程部分进行设计；非防护区部分不在本设计范围，按原设计（民用设计院设计）实施。人防工程概况人防工程标准人防工程类别防核抗力级别防常抗力级别防化等级平常用途战时用途乙类否6丙汽车库及设备用房二等人员掩蔽部核武器（常规武器）等效静载(kN/m2)顶 板外 墙底 板门 框 墙临 空 墙楼 梯抗水板筏板3240不考虑不考虑16011050核武器（常规武器）等效静载(kN/m2)隔墙6 级与 6 级6 级与普通地下室不考虑不考虑三、结构计算计算程序---中国建筑科学讨论院 PKPM（2025 年 6 月版）材料：钢筋---HPB300（一级钢）、HRB335（二级钢）、HRB400（三级钢） 混凝土--- 顶板： C30 梁： C30 柱： C30墙： C30 底板： C301、顶板验算见附图（取平常和战时计算的最大值） 2、顶板梁、柱验算见附图（取平常和战时计算的最大值）3、底板验算经验算原设计满足人防设计要求。 4、外墙验算经验算外墙人防荷载不起控制作用，外墙按裂缝控制，故外墙配筋按原设计满足人防设计要求。 5、临空墙验算******************************************************************************************** 计算项目: 临空墙-1********************************************************************************************[计算条件] 墙高 = 3900.00(mm) 墙宽 = 3200.00(mm)...
