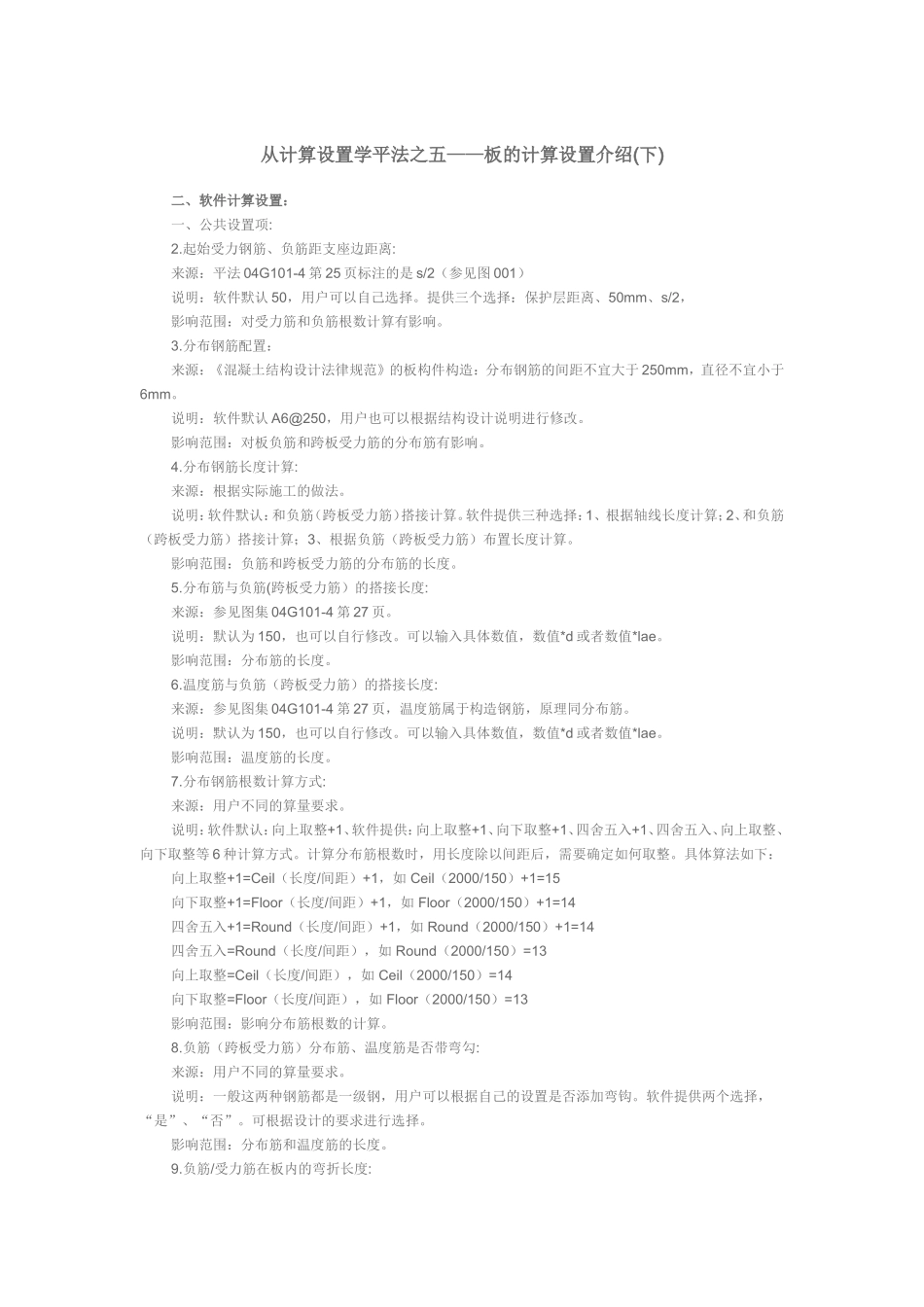

从计算设置学平法之五——板的计算设置介绍(下) 二、软件计算设置： 一、公共设置项: 2.起始受力钢筋、负筋距支座边距离: 来源：平法 04G101-4 第 25 页标注的是 s/2（参见图 001） 说明：软件默认 50，用户可以自己选择。提供三个选择：保护层距离、50mm、s/2， 影响范围：对受力筋和负筋根数计算有影响。 3.分布钢筋配置： 来源：《混凝土结构设计法律规范》的板构件构造：分布钢筋的间距不宜大于 250mm，直径不宜小于6mm。 说明：软件默认 A6@250，用户也可以根据结构设计说明进行修改。 影响范围：对板负筋和跨板受力筋的分布筋有影响。 4.分布钢筋长度计算: 来源：根据实际施工的做法。 说明：软件默认：和负筋（跨板受力筋）搭接计算。软件提供三种选择：1、 根据轴线长度计算；2、和负筋（跨板受力筋）搭接计算；3、根据负筋（跨板受力筋）布置长度计算。 影响范围：负筋和跨板受力筋的分布筋的长度。 5.分布筋与负筋(跨板受力筋）的搭接长度: 来源：参见图集 04G101-4 第 27 页。 说明：默认为 150，也可以自行修改。可以输入具体数值，数值*d 或者数值*lae。 影响范围：分布筋的长度。 6.温度筋与负筋（跨板受力筋）的搭接长度: 来源：参见图集 04G101-4 第 27 页，温度筋属于构造钢筋，原理同分布筋。 说明：默认为 150，也可以自行修改。可以输入具体数值，数值*d 或者数值*lae。 影响范围：温度筋的长度。 7.分布钢筋根数计算方式: 来源：用户不同的算量要求。 说明：软件默认：向上取整+1、软件提供：向上取整+1、向下取整+1、四舍五入+1、四舍五入、向上取整、向下取整等 6 种计算方式。计算分布筋根数时，用长度除以间距后，需要确定如何取整。具体算法如下： 向上取整+1=Ceil（长度/间距）+1，如 Ceil（2000/150）+1=15 向下取整+1=Floor（长度/间距）+1，如 Floor（2000/150）+1=14 四舍五入+1=Round（长度/间距）+1，如 Round（2000/150）+1=14 四舍五入=Round（长度/间距），如 Round（2000/150）=13 向上取整=Ceil（长度/间距），如 Ceil（2000/150）=14 向下取整=Floor（长度/间距），如 Floor（2000/150）=13 影响范围：影响分布筋根数的计算。 8.负筋（跨板受力筋）分布筋、温度筋是否带弯勾: 来源：用户不同的算量要求。 说明：一般这两种钢筋都是一级钢，用户可以根据自己的设置是否添加弯钩。软件提供两个选择，“是”、“否”。可根据设计的要求进行...
