会议中心工程测量控制综合技术

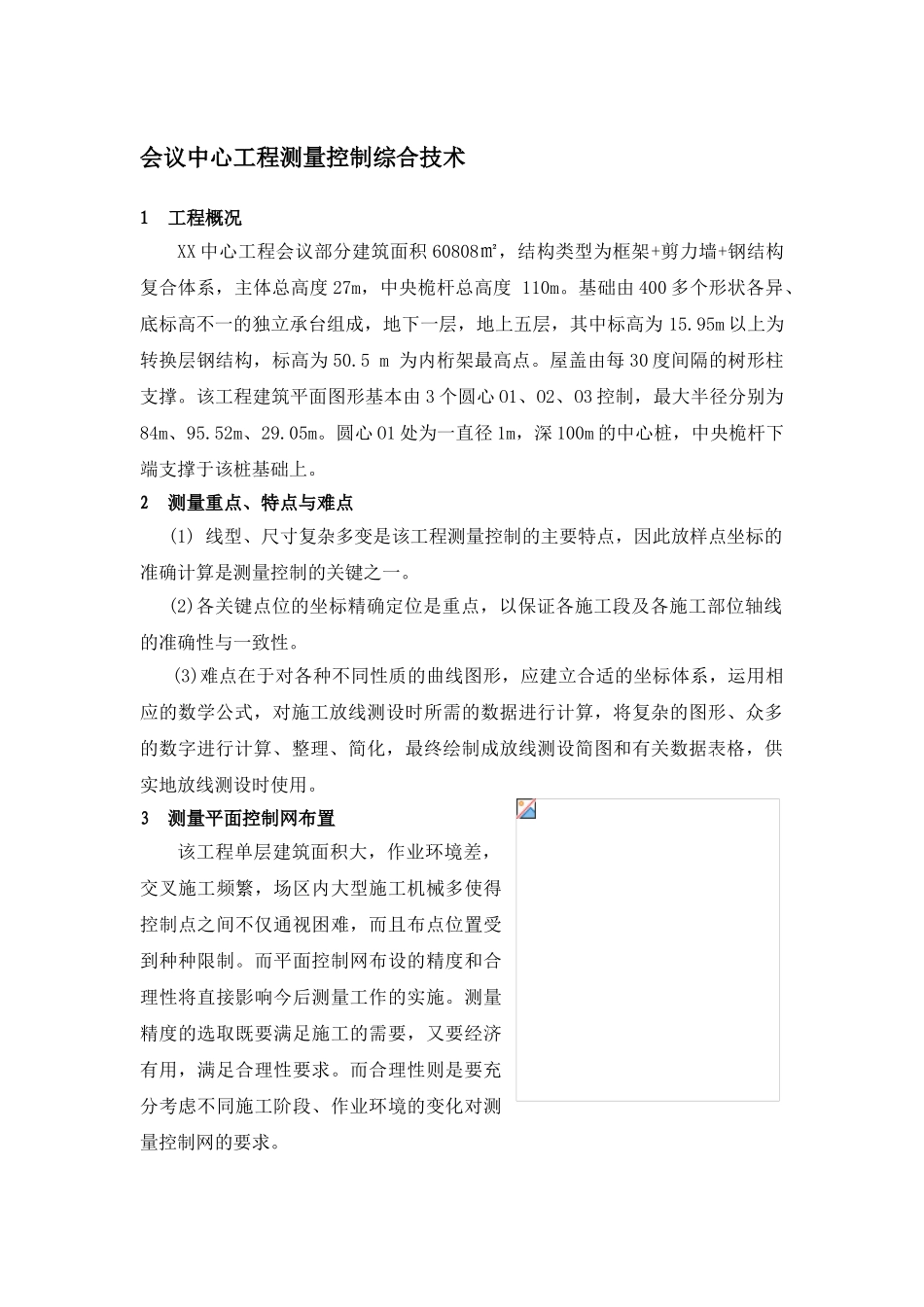

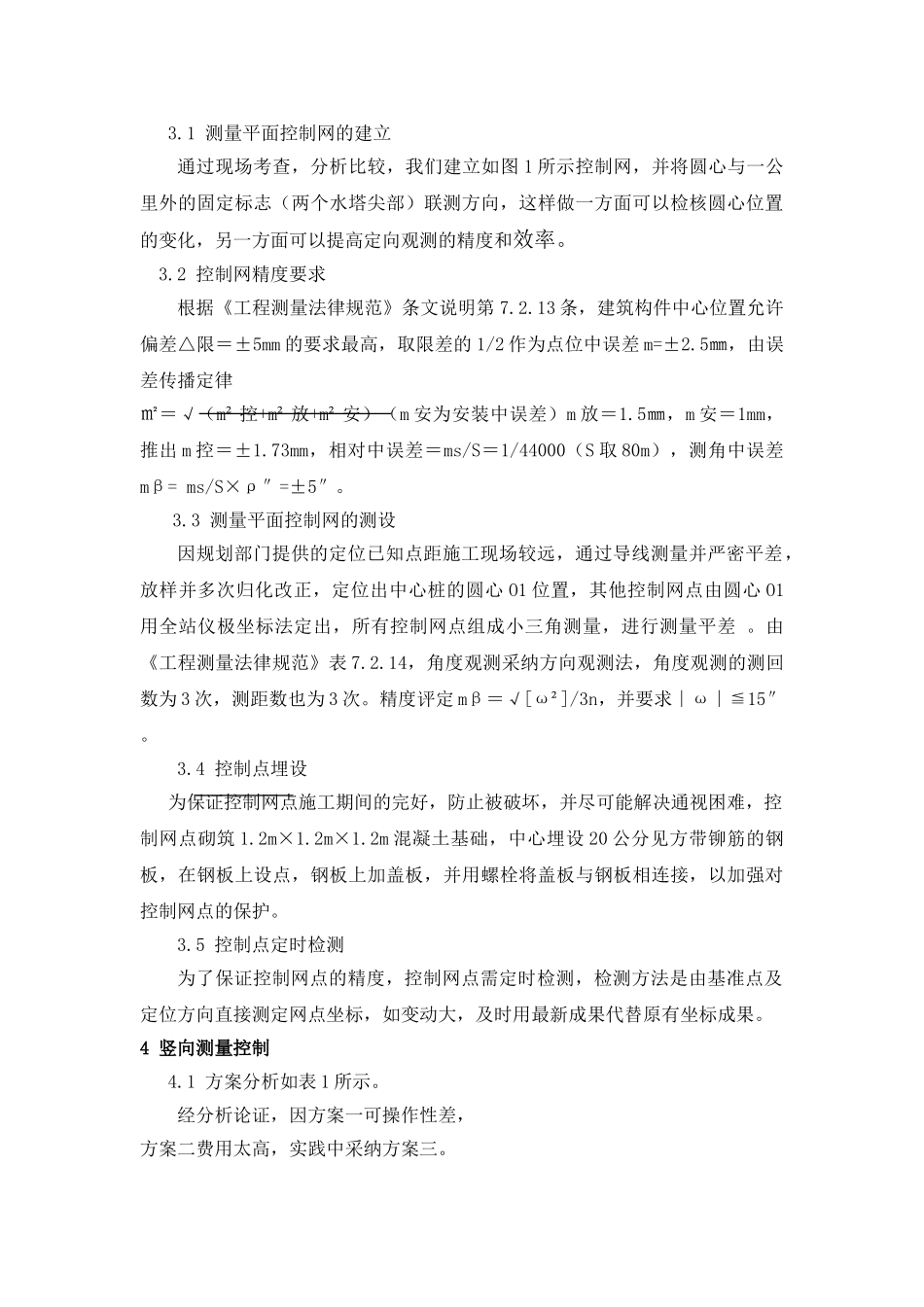

会议中心工程测量控制综合技术1工程概况XX 中心工程会议部分建筑面积 60808㎡，结构类型为框架+剪力墙+钢结构复合体系，主体总高度 27m，中央桅杆总高度 110m。基础由 400 多个形状各异、底标高不一的独立承台组成，地下一层，地上五层，其中标高为 15.95m 以上为转换层钢结构，标高为 50.5 m 为内桁架最高点。屋盖由每 30 度间隔的树形柱支撑。该工程建筑平面图形基本由 3 个圆心 O1、O2、O3 控制，最大半径分别为84m、95.52m、29.05m。圆心 O1 处为一直径 1m，深 100m 的中心桩，中央桅杆下端支撑于该桩基础上。2测量重点、特点与难点(1) 线型、尺寸复杂多变是该工程测量控制的主要特点，因此放样点坐标的准确计算是测量控制的关键之一。(2)各关键点位的坐标精确定位是重点，以保证各施工段及各施工部位轴线的准确性与一致性。(3)难点在于对各种不同性质的曲线图形，应建立合适的坐标体系，运用相应的数学公式，对施工放线测设时所需的数据进行计算，将复杂的图形、众多的数字进行计算、整理、简化，最终绘制成放线测设简图和有关数据表格，供实地放线测设时使用。3测量平面控制网布置该工程单层建筑面积大，作业环境差，交叉施工频繁，场区内大型施工机械多使得控制点之间不仅通视困难，而且布点位置受到种种限制。而平面控制网布设的精度和合理性将直接影响今后测量工作的实施。测量精度的选取既要满足施工的需要，又要经济有用，满足合理性要求。而合理性则是要充分考虑不同施工阶段、作业环境的变化对测量控制网的要求。3.1 测量平面控制网的建立通过现场考查，分析比较，我们建立如图 1 所示控制网，并将圆心与一公里外的固定标志（两个水塔尖部）联测方向，这样做一方面可以检核圆心位置的变化，另一方面可以提高定向观测的精度和效率。3.2 控制网精度要求根据《工程测量法律规范》条文说明第 7.2.13 条，建筑构件中心位置允许偏差△限＝±5mm 的要求最高，取限差的 1/2 作为点位中误差 m=±2.5㎜，由误差传播定律㎡＝√（m² 控+m² 放+m² 安）（m 安为安装中误差）m 放＝1.5㎜，m 安＝1mm，推出 m 控＝±1.73mm，相对中误差＝ms/S＝1/44000（S 取 80m），测角中误差mβ= ms/S×ρ″=±5″。3.3 测量平面控制网的测设因规划部门提供的定位已知点距施工现场较远，通过导线测量并严密平差，放样并多次归化改正，定位出中心桩的圆心 O1 位置，其他控制网点由圆心 O1用全站仪极坐标法定出，...
