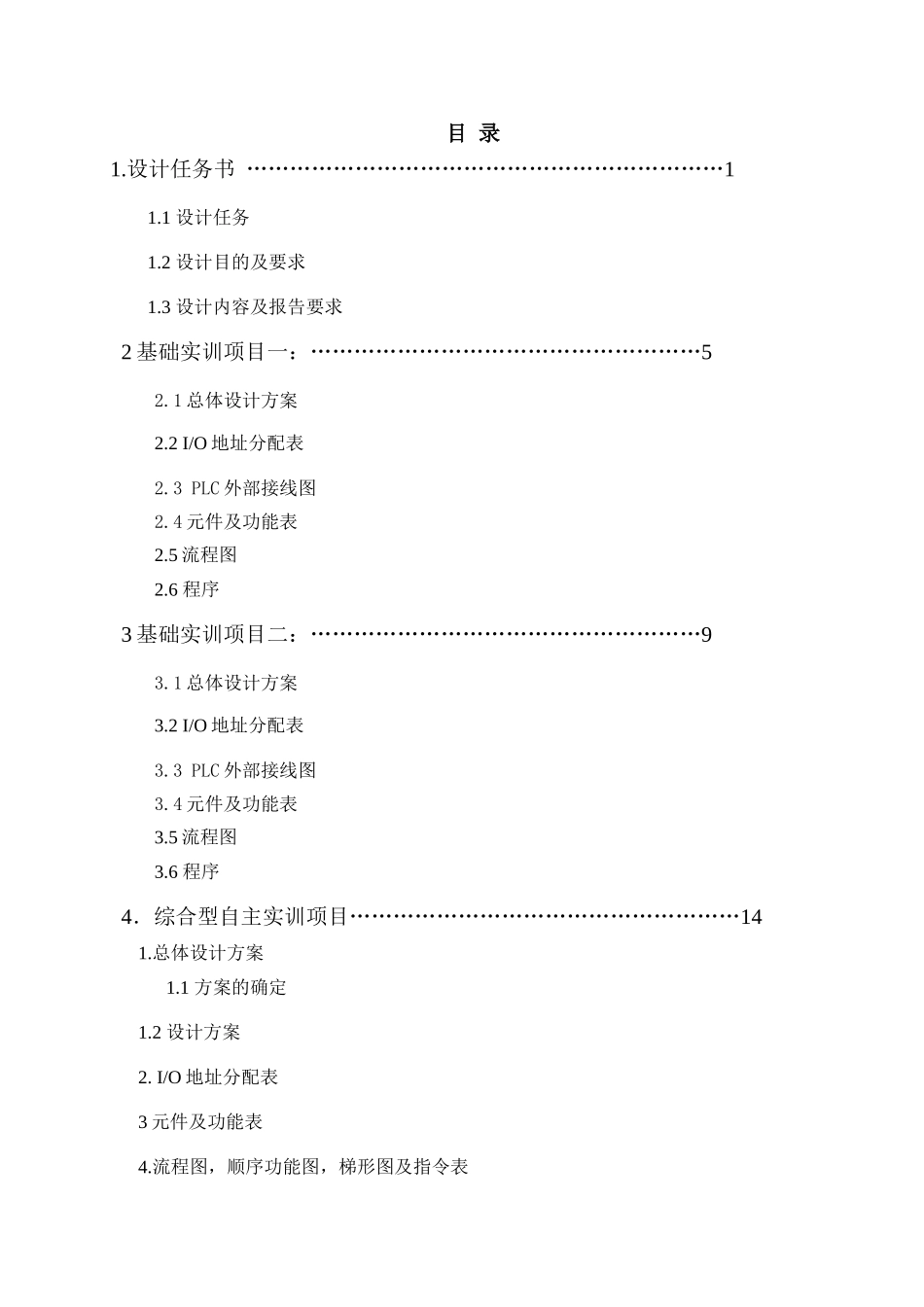

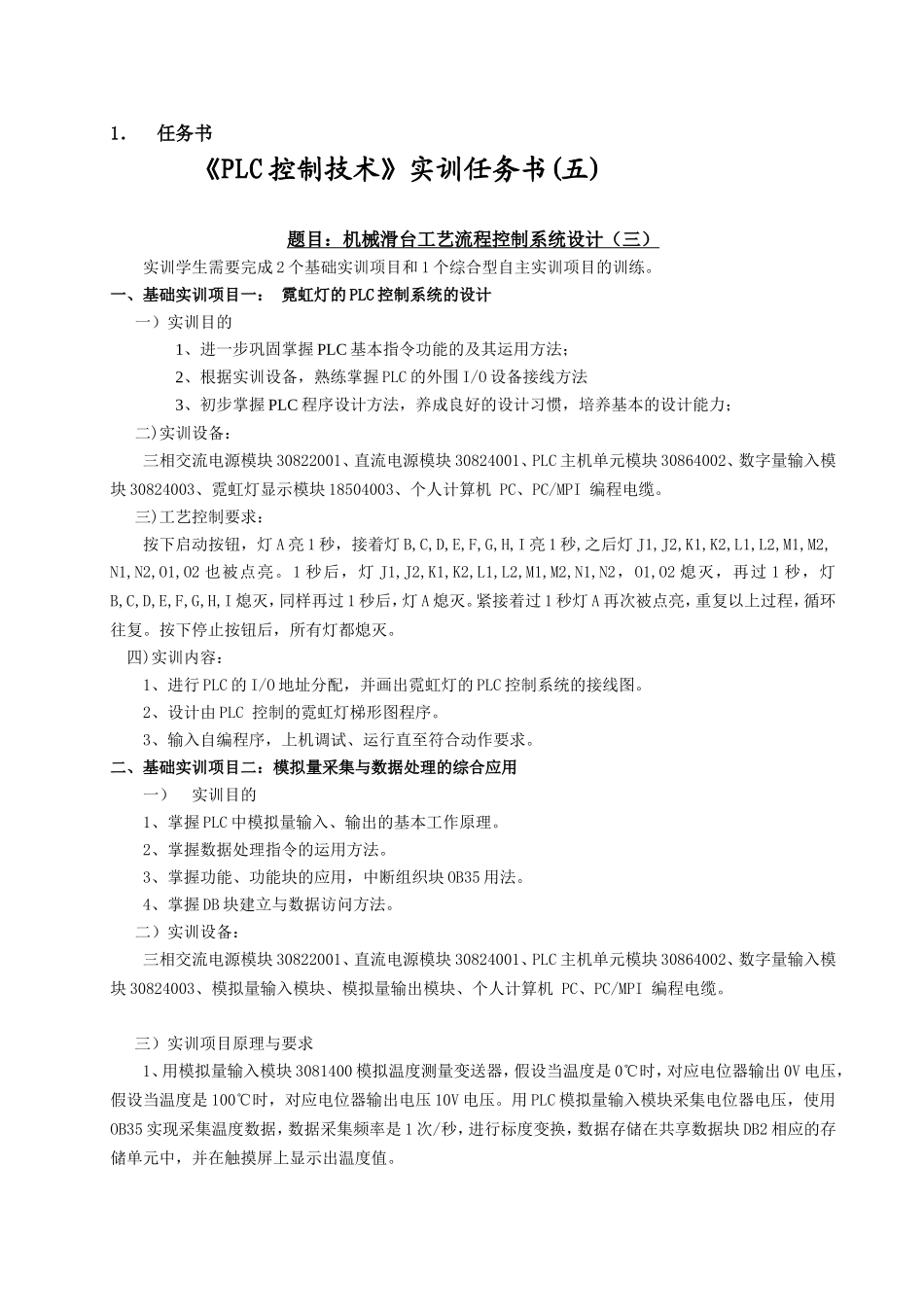

目录1.设计任务书…………………………………………………………11.1设计任务1.2设计目的及要求1.3设计内容及报告要求2基础实训项目一：………………………………………………52.1总体设计方案2.2I/O地址分配表2.3PLC外部接线图2.4元件及功能表2.5流程图2.6程序3基础实训项目二：………………………………………………93.1总体设计方案3.2I/O地址分配表3.3PLC外部接线图3.4元件及功能表3.5流程图3.6程序4．综合型自主实训项目………………………………………………141.总体设计方案1.1方案的确定1.2设计方案2.I/O地址分配表3元件及功能表4.流程图，顺序功能图，梯形图及指令表4.1流程图4.2顺序功能图4.3梯形图4.4程序说明5.程序的调试运行及其结果5.1手动控制的调试运行及结果5.2单步控制的调试运行及结果5.3自动循环控制的调试运行及结果5.个人小结………………………………………………316.参考文献……………………………………………321．任务书《PLC控制技术》实训任务书(五)题目：机械滑台工艺流程控制系统设计（三）实训学生需要完成2个基础实训项目和1个综合型自主实训项目的训练。一、基础实训项目一：霓虹灯的PLC控制系统的设计一）实训目的1、进一步巩固掌握PLC基本指令功能的及其运用方法；2、根据实训设备，熟练掌握PLC的外围I/O设备接线方法3、初步掌握PLC程序设计方法，养成良好的设计习惯，培养基本的设计能力；二)实训设备：三相交流电源模块30822001、直流电源模块30824001、PLC主机单元模块30864002、数字量输入模块30824003、霓虹灯显示模块18504003、个人计算机PC、PC/MPI编程电缆。三)工艺控制要求：按下启动按钮，灯A亮1秒，接着灯B,C,D,E,F,G,H,I亮1秒,之后灯J1,J2,K1,K2,L1,L2,M1,M2,N1,N2,O1,O2也被点亮。1秒后，灯J1,J2,K1,K2,L1,L2,M1,M2,N1,N2，O1,O2熄灭，再过1秒，灯B,C,D,E,F,G,H,I熄灭，同样再过1秒后，灯A熄灭。紧接着过1秒灯A再次被点亮，重复以上过程，循环往复。按下停止按钮后，所有灯都熄灭。四)实训内容：1、进行PLC的I/O地址分配，并画出霓虹灯的PLC控制系统的接线图。2、设计由PLC控制的霓虹灯梯形图程序。3、输入自编程序，上机调试、运行直至符合动作要求。二、基础实训项目二：模拟量采集与数据处理的综合应用一）实训目的1、掌握PLC中模拟量输入、输出的基本工作原理。2、掌握数据处理指令的运用方法。3、掌握功能、功能块的应用，中断组织块OB35用法。4、掌握DB块建立与数据访问方法。二）实训设备：三相交流电源模块30822001、直流电源模块30824001、PLC主机单元模块30864002、数字量输入模块30824003、模拟量输入模块、模拟量输出模块、个人计算机PC、PC/MPI编程电缆。三）实训项目原理与要求1、用模拟量输入模块3081400模拟温度测量变送器，假设当温度是0℃时，对应电位器输出0V电压，假设当温度是100℃时，对应电位器输出电压10V电压。用PLC模拟量输入模块采集电位器电压，使用OB35实现采集温度数据，数据采集频率是1次/秒，进行标度变换，数据存储在共享数据块DB2相应的存储单元中，并在触摸屏上显示出温度值。2、用模拟量输出模块308140098模拟电动执行器，电压为0V时，执行器开度为0%，电压为10V时执行器开度为100%。用PLC模拟量输出模块控制执行器，控制量数据输出频率是1次/秒，用OB35块的方法控制执行器。控制量多少采用触摸屏输入。四）实训项目的步骤：1、根据项目要求拟定I/O地址分配表，画出外部接线图，并进行接线图线路连接。输入设备输出设备序号名称代号地址序号名称代号地址1开关S1I0.01电压表M1或M2QW2722电位器10KΩIW272233接线图2、设计梯形图程序，调试并记录数据。输入输出电压PIW温度值执行器开度PQW电压V0V04V40%6V60%8V80%10V100%3、思考题：1）整理出运行调试后的梯形图程序及注释说明，写出实验中的问题及分析。2）S7-300的PLC模拟量模块的测量信号类型有几种?测量范围如何设定？3）S7-300的PLC模拟量模块的模拟值用什么表示？三、综合型自主实训项目：机械滑台工艺流程控制系统设计（二）一）实训项目工艺要求：采用S7-300设计机械滑台工艺流程控制系统，具体要求是：采用S7-300系列PLC和五层电梯...
