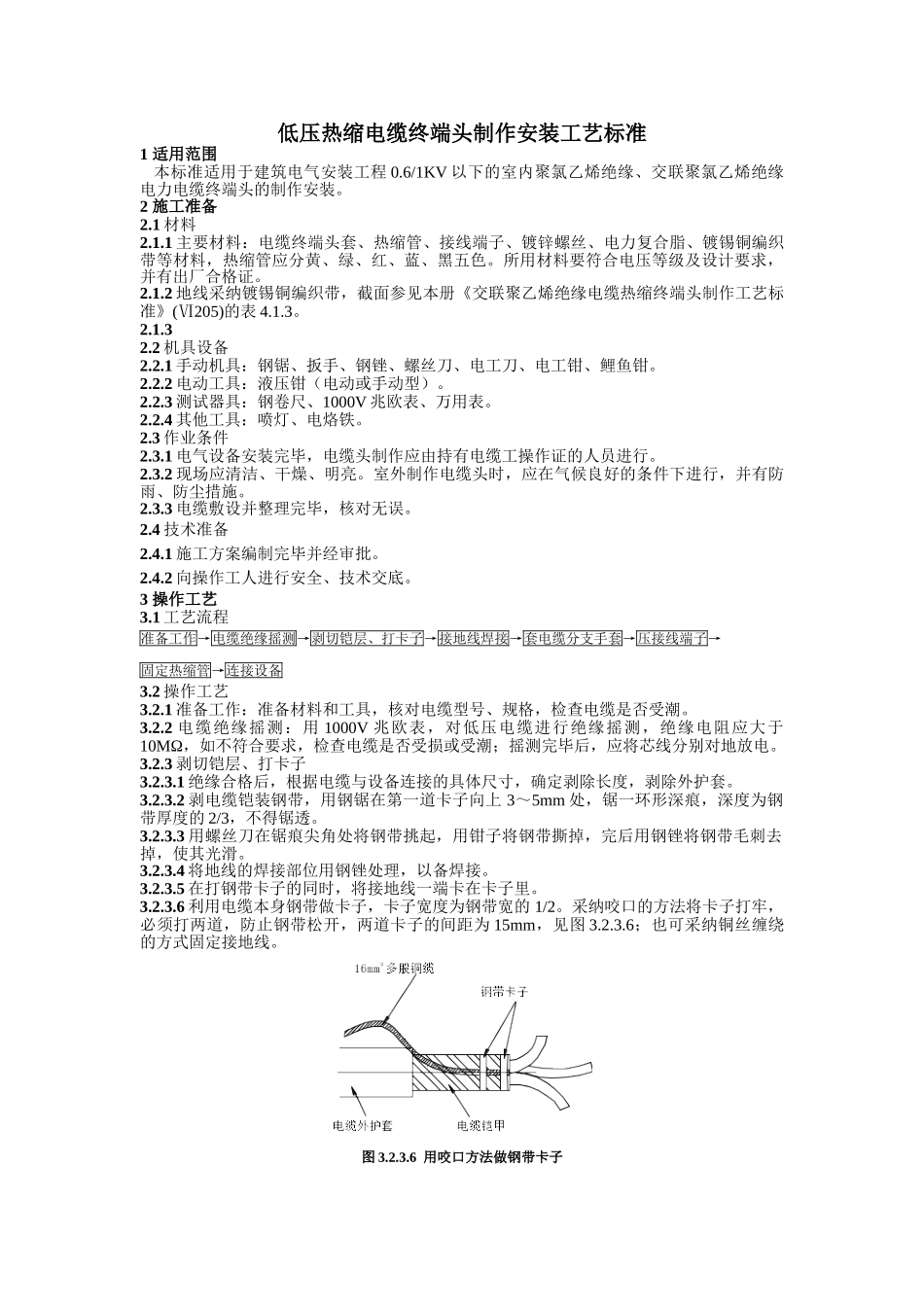

低压热缩电缆终端头制作安装工艺标准

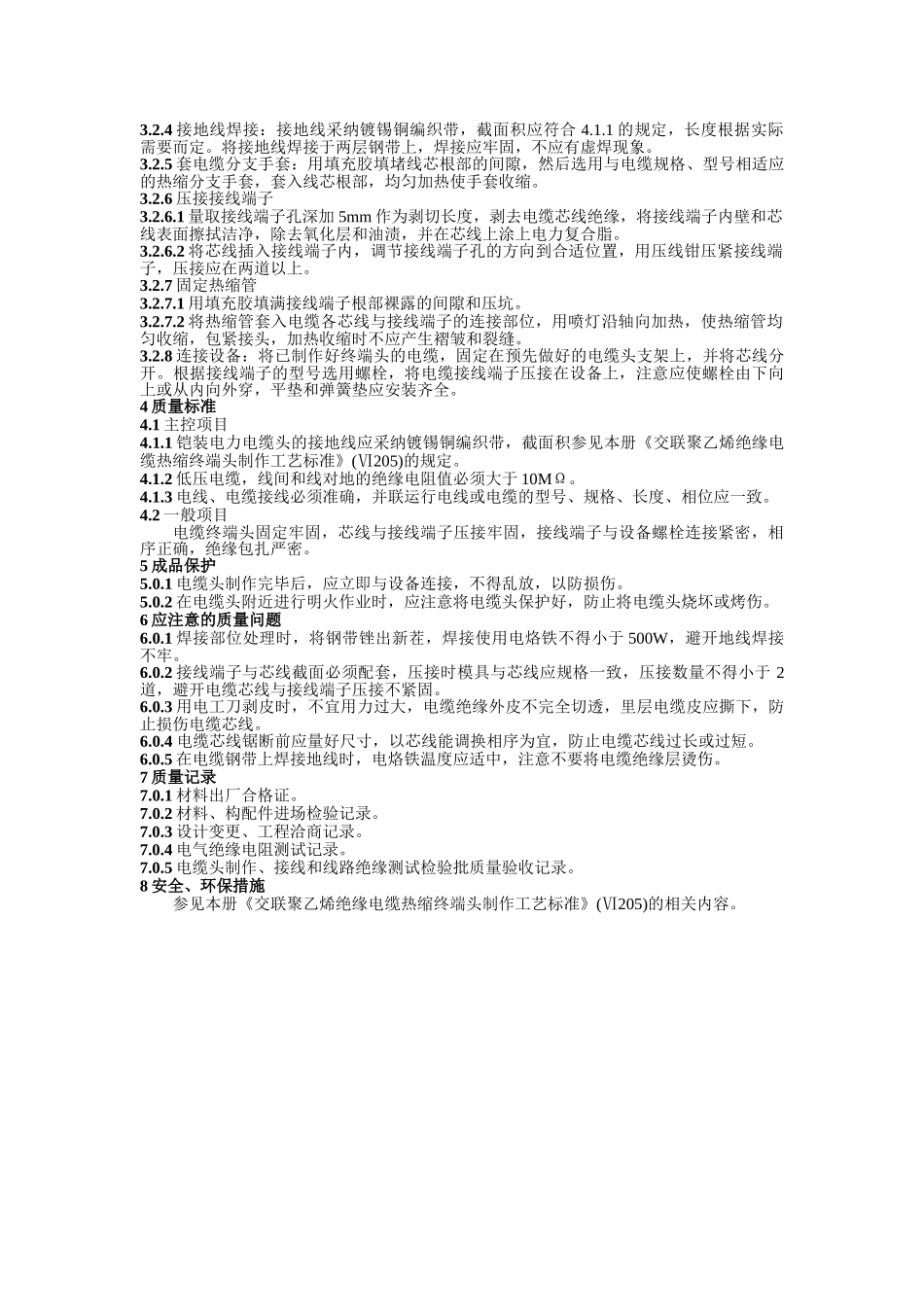

低压热缩电缆终端头制作安装工艺标准1 适用范围 本标准适用于建筑电气安装工程 0.6/1KV 以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。2 施工准备2.1 材料2.1.1 主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。所用材料要符合电压等级及设计要求，并有出厂合格证。2.1.2 地线采纳镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)的表 4.1.3。2.1.3 2.2 机具设备2.2.1 手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。2.2.2 电动工具：液压钳（电动或手动型）。2.2.3 测试器具：钢卷尺、1000V 兆欧表、万用表。2.2.4 其他工具：喷灯、电烙铁。2.3 作业条件2.3.1 电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。2.3.2 现场应清洁、干燥、明亮。室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。2.3.3 电缆敷设并整理完毕，核对无误。2.4 技术准备2.4.1 施工方案编制完毕并经审批。2.4.2 向操作工人进行安全、技术交底。3 操作工艺3.1 工艺流程准备工作→电缆绝缘摇测→剥切铠层、打卡子→接地线焊接→套电缆分支手套→压接线端子→固定热缩管→连接设备3.2 操作工艺3.2.1 准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。3.2.2 电缆绝缘摇测：用 1000V 兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10MΩ，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。3.2.3 剥切铠层、打卡子3.2.3.1 绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。3.2.3.2 剥电缆铠装钢带，用钢锯在第一道卡子向上 3～5mm 处，锯一环形深痕，深度为钢带厚度的 2/3，不得锯透。3.2.3.3 用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。3.2.3.4 将地线的焊接部位用钢锉处理，以备焊接。3.2.3.5 在打钢带卡子的同时，将接地线一端卡在卡子里。3.2.3.6 利用电缆本身钢带做卡子，卡子宽度为钢带宽的 1/2。采纳咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为 15mm，见图 3.2.3.6；也可采纳铜丝缠绕的方式固定接地线。图 3.2.3.6 用咬口方法做钢带卡子3.2.4 接地线焊接：接地线采纳镀锡铜编织带，截面积应符合 ...
